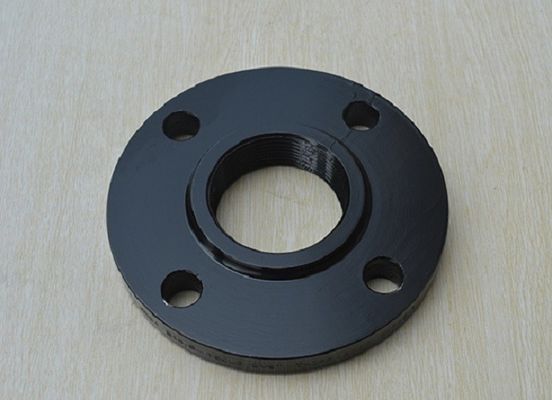

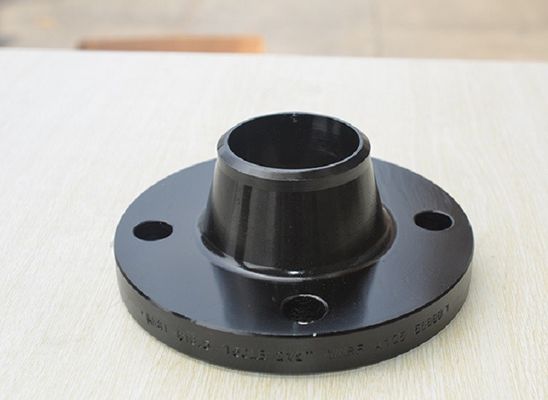

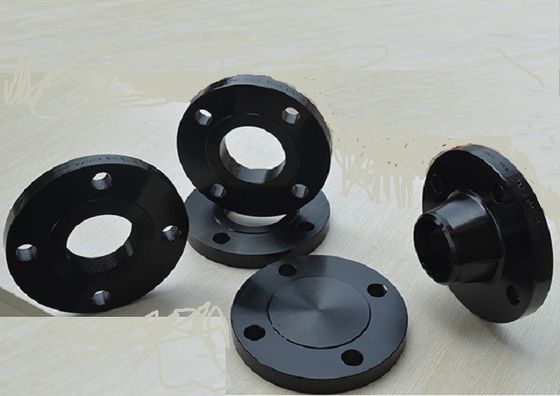

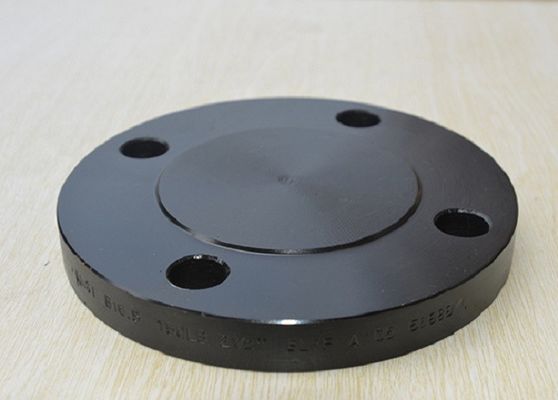

สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500

ภาพใหญ่ : สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	XF
ได้รับการรับรอง:	ISO9001 , PED AND AD2000 W0
หมายเลขรุ่น:	1/2 "-60"

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1ton
ราคา:	USD 1-100 One PCS
รายละเอียดการบรรจุ:	ไม้อัดและพาเลท
เวลาการส่งมอบ:	15-30days
เงื่อนไขการชำระเงิน:	L / C, T / T, D / P
สามารถในการผลิต:	2,000 ตันหนึ่งเดือน

ติดต่อ

สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500

ลักษณะ

วิธีการผลิต:	ฟอร์จ	วัสดุ:	เหล็กกล้าคาร์บอนและสแตนเลส
ขนาด:	1/2 "-60"	ความดัน:	125lbs,150lbs,300lbs,400lbs,600lbs,900lbs,1500lbsและ 2500lbs
ชนิดหน้าแปลน:	คอเชื่อม , แบบสวม , บลายด์ , การเชื่อมแบบซ็อกเก็ต , ข้อต่อตัก และ หน้าแปลนเกลียว	การเคลือบผิว:	สีดำ , สีเหลือง , สังกะสีร้อน , สังกะสีเย็นและน้ำมัน
พื้นผิว:	ใบหน้ายก , ใบหน้าแบนและข้อต่อแหวน	ประเภทเธรด:	NPT, BSP
ความหนา:	มาตรฐาน , SCH10, SCH20, SCH30 ,SCH40, XS,SCH80, SCH100, SCH120 ,SCH160
เน้น:	2500 ซ็อกเก็ตเชื่อมท่อครีบ สลิปบนชั้น 1500 ครีบ ตักร่วมชั้น 600 ครีบ , Slip On class 1500 flanges , Lap Joint Class 600 Flanges

หน้าแปลนปลอมแปลง ASME B16.5 & ASME B16.47

ASME B16.5 & ASME B16.47 Class 150#,300#,600#,900#,1500#,2500# Welding Neck , Slip On , Blind , Socket Welding, ข้อต่อแบบตัก

วัสดุ: เหล็กกล้าคาร์บอนและเหล็กกล้าไร้สนิม

ผลิตวิธี: ปลอมแปลง

ประเภทหน้าแปลน:คอเชื่อม , สลิปออน , ตาบอด , การเชื่อมซ็อกเก็ต , ข้อต่อตักและหน้าแปลนเกลียว

แรงดัน :125lbs,150lbs,300lbs,400lbs,600lbs,900lbs,1500lbs and 2500lbs

ขนาดช่วง: 1/2 "-60"

ความหนา:มาตรฐาน , SCH10, SCH20, SCH30 ,SCH40, XS,SCH80, SCH100, SCH120 ,SCH160

พื้นผิว :ใบหน้ายกและหน้าแบน, ข้อต่อวงแหวน

เธรด:NPT และ BSP

การทำเครื่องหมาย:XF ASME B16.5/ ASME B16.47 วัสดุแรงดัน ขนาด RXX ความหนา ความร้อน หมายเลข

การเคลือบผิว:สีดำ , สีเหลือง , สังกะสีร้อน , สังกะสีเย็นและน้ำมัน

ใบรับรอง:ISO 9001, PED , AD2000 W0

ANSI B16.5 ขนาดครีบ

ASME B16.5 คลาส 150 ขนาดเป็น MM

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	WN เจาะ ID (WB)	เส้นผ่านศูนย์กลางฐานฮับ (HB)	เส้นผ่านศูนย์กลางของ Hub Top (HT)	SO LTH (เอสแอล)	WN LTH (WL)
1/2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3/4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
11/4	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11/2	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21/2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31/2	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00 น.	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00 น	12	1.00	17.00 น	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00 น.	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00 น.	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00 น	1.50	21.00 น.	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00 น.	20	1.25	25.00 น	20.20	19.25	22.00 น.	20.00 น	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00 น.	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00 น.	3.19	5.94

ขนาดอยู่ในหน่วยนิ้ว
เส้นผ่านศูนย์กลางรูโบลท์ 1/8" ใหญ่กว่าเส้นผ่านศูนย์กลางโบลท์

ขนาดหน้าแปลน ANSI B16.5 Class 300, ASME B16.5 Class 300 ขนาดหน้าแปลนเป็นมม

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	WN เจาะ ID (WB)	เส้นผ่านศูนย์กลางฐานฮับ (HB)	เส้นผ่านศูนย์กลางฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)
1/2	3.75	0.50	1.38	4	0.63	2.62	0.88	0.62	1.50	0.84	0.81	2.00
3/4	4.62	0.56	1.69	4	0.75	3.25	1.09	0.82	1.88	1.05	0.94	2.19
1	4.88	0.62	2.00	4	0.75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11/4	5.25	0.69	2.50	4	0.75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11/2	6.12	0.75	2.88	4	0.88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0.81	3.62	8	0.75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21/2	7.50	0.94	4.12	8	0.88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0.88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31/2	9.00	1.12	5.50	8	0.88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00 น	1.19	6.19	8	0.88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00 น.	1.31	7.31	8	0.88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0.88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00 น	1.56	10.62	12	1.00	13.00 น.	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00 น	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00 น.	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00 น.	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00 น.	24	1.38	24.75	18.18	17.25	21.00 น.	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00 น	20.20	19.25	23.12	20.00 น	3.69	6.32
22	33.00 น	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	22.00 น.	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00 น.	4.13	6.56

* สำหรับหน้าแปลนประเภท 21 เส้นผ่านศูนย์กลางของดุมล้อด้านนอกจะสัมพันธ์กับเส้นผ่านศูนย์กลางท่อด้านนอกโดยประมาณ
บันทึก : พิกัด p/t จาก ASME B16.5 ใช้สำหรับหน้าแปลนประเภท 05, 11, 12, 13 และ 21 ที่มีขนาดระบุถึงและรวมถึง DN 600 เท่านั้น พิกัด p/t ของครีบอื่นๆ จะต้องตกลงกันระหว่างผู้ผลิตและ ผู้ซื้อ

ขนาดหน้าแปลน ANSI B16.5 Class 400

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	เส้นผ่านศูนย์กลางฐานฮับ (HB)	เส้นผ่านศูนย์กลางฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1/2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3/4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11/4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11/2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21/2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31/2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.00 น	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00 น.	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00 น	1.88	10.62	12	1.12	13.00 น.	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00 น	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00 น.	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00 น.	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00 น.	24	1.50	24.75	18.18	21.00 น.	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	27.00 น	20.20	23.12	20.00 น	4.00	6.62	*
22	33.00 น	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00 น.	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00 น.	4.50	6.88	*

เส้นผ่านศูนย์กลางรูโบลท์ 1/8" ใหญ่กว่าเส้นผ่านศูนย์กลางโบลท์

ขนาดหน้าแปลน ANSI B16.5 Class 600, ASME B16.5 Class 600 ขนาดหน้าแปลนตาบอด

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	เส้นผ่านศูนย์กลางฐานฮับ (HB)	เส้นผ่านศูนย์กลางฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1/2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.50	0.84	0.88	2.06	*
3/4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11/4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11/2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21/2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31/2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00 น.	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	14.00 น.	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00 น	2.50	12.75	16	1.38	17.00 น	10.88	13.50	10.75	3.38	6.00	*
12	22.00 น.	2.62	15.00 น	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00 น	14.00 น.	3.69	6.50	*
16	27.00 น	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00 น.	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00 น.	24	1.75	28.50	20.20	24.00 น.	20.00 น	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00 น.	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00 น	24.25	28.25	24.00 น.	5.50	8.00	*

ANSI B16.5 Class 900 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	* WN เจาะ ID (WB)	เส้นผ่านศูนย์กลางฐานฮับ (HB)	เส้นผ่านศูนย์กลางฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00 น.	5.66	*	7.50	5.56	3.12	5.00
6	15.00 น	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00 น.	3.12	15.00 น	20	1.50	21.00 น.	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	22.00 น.	14.14	*	17.75	14.00 น.	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00 น	16.00	5.25	8.50
18	31.00	4.00	21.00 น.	20	2.00	27.00 น	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00 น.	20	2.13	29.50	20.20	*	24.50	20.00 น	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00 น.	8.00	11.50

ANSI B16.5 Class 1500 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	เส้นผ่านศูนย์กลางฐานฮับ (HB)	เส้นผ่านศูนย์กลางฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1/2	4.75	0.88	1.38	4	0.88	3.25	0.88	1.50	0.84	1.25	2.38	*
3/4	5.12	1.00	1.69	4	0.88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11/4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11/2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21/2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00 น.	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00 น	*
12	26.50	4.88	15.00 น	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00 น	-	19.50	14.00 น.	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00 น.	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00 น.	16	3.12	32.75	-	25.25	20.00 น	-	14.00 น.	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00 น.	-	16.00	*

ASME B16.5 Class 2500 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เส้นผ่านศูนย์กลางฐานฮับ (HB)	เส้นผ่านศูนย์กลางฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1/2	5.25	1.19	1.38	4	0.88	3.50	1.69	0.84	1.56	2.88	*
3/4	5.50	1.25	1.69	4	0.88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11/4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11/2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21/2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00 น.	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00 น	12	2.88	24.38	17.38	12.75	-	18.25	*

สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500 7

คำถามที่พบบ่อย:

1.อะไรคือสิ่งที่ขั้นต่ำของคุณ?
โดยปกติขั้นต่ำของเราสำหรับแต่ละขนาดคือ 1 ตันหากคิดว่ามันมากเกินไป เราสามารถพูดคุยรายละเอียดตามความต้องการของคุณได้
2. คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
ใช่ เราสามารถให้ตัวอย่างฟรี 150m - 200m
3. เวลาในการจัดส่งของคุณคือเท่าไร?
เราจะจัดส่งใน 30-45 วัน
4. คุณสามารถรับผลิตภัณฑ์ผสมในภาชนะเดียวได้หรือไม่?
ใช่เรายอมรับอย่างแน่นอน

แท็ก:

เหล็กกล้าคาร์บอน ANSI B16.5 หน้าแปลน ANSI B16.5 B16.47 SORF FLANGE หน้าแปลน Wnrf 150lbs 300lbs 316l,

2500 ซ็อกเก็ตเชื่อมท่อครีบ สลิปบนชั้น 1500 ครีบ ตักร่วมชั้น 600 ครีบ,

FLANGE Wnrf 150lbs 300lbs 316l

รายละเอียดการติดต่อ

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

ผู้ติดต่อ: Miss. Mandy Liu

โทร: 0086 18903173335

แฟกซ์: 86-0317-6853077-6723871

ผลิตภัณฑ์อื่น ๆ

16" Ansi B16 5 โลด Neck Flange 150 ทาสีดํา

การปรับแต่ง: โออีเอ็ม, โอเอ็มเอ็ม

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

การเคลือบ: สีดำ

ประเภทการเชื่อมต่อ: การเชื่อม

โลหะคาร์บอน โปรแกรม 40 ท่อ Flange Asme B16.5 12 "

การเคลือบ: สีดำ

ระดับความดัน: CLASS150-CLASS2500，คลาส 150 คลาส 300 คลาส 400 คลาส 600 คลาส 900 คลาส 1500 คลาส 2500

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

เทคนิค: ปลอมแปลง

เหล็กสแตนเลส Sch 40 Flange Asme B16.47 Ser B ปกแต่งด้วยสีดํา

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

วัสดุ: เหล็กกล้าคาร์บอน, A105, A105N, ASTM A350 LF2, สแตนเลส, โลหะผสมเหล็ก

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

ประเภทการเชื่อมต่อ: การเชื่อม

3/4" Asme B16.5 สแตนเลสคาร์บอน โลด คอ Flange Std ความหนา OEM การปรับปรุง

ประเภทการเชื่อมต่อ: การเชื่อม

ความหนา: STD, SCH40, SCH80, SCH160. มาตรฐาน, SCH40, SCH80, SCH160 SCHXXS SCHXXS

ระดับความดัน: CLASS150-CLASS2500，คลาส 150 คลาส 300 คลาส 400 คลาส 600 คลาส 900 คลาส 1500 คลาส 2500

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

ASTM A350 LF2 โลหะเหล็กไร้ขัด ANSI B16.5 ASME B16.47

ประเภทการเชื่อมต่อ: การเชื่อม

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

เทคนิค: ปลอมแปลง

วัสดุ: เหล็กกล้าคาร์บอน, A105, A105N, ASTM A350 LF2, สแตนเลส, โลหะผสมเหล็ก

สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500

สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500

สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500

2500 ซ็อกเก็ตเชื่อมท่อครีบ สลิปบนชั้น 1500 ครีบ ตักร่วมชั้น 600 ครีบ

Slip On class 1500 flanges

Lap Joint Class 600 Flanges

ANSI B16.5 ขนาดครีบ

ASME B16.5 คลาส 150 ขนาดเป็น MM

ขนาดหน้าแปลน ANSI B16.5 Class 300, ASME B16.5 Class 300 ขนาดหน้าแปลนเป็นมม

ขนาดหน้าแปลน ANSI B16.5 Class 400

ขนาดหน้าแปลน ANSI B16.5 Class 600, ASME B16.5 Class 600 ขนาดหน้าแปลนตาบอด

ANSI B16.5 Class 900 ขนาดหน้าแปลน

ANSI B16.5 Class 1500 ขนาดหน้าแปลน

ASME B16.5 Class 2500 ขนาดหน้าแปลน

เหล็กกล้าคาร์บอน ANSI B16.5 หน้าแปลน ANSI B16.5 B16.47 SORF FLANGE หน้าแปลน Wnrf 150lbs 300lbs 316l,

2500 ซ็อกเก็ตเชื่อมท่อครีบ สลิปบนชั้น 1500 ครีบ ตักร่วมชั้น 600 ครีบ,
