Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน

ภาพใหญ่ : Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	XF
ได้รับการรับรอง:	ISO PED
หมายเลขรุ่น:	1/2 "-80"

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pcs
ราคา:	Discussible
รายละเอียดการบรรจุ:	break
เวลาการส่งมอบ:	4 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T, L / C, D / A, D / P
สามารถในการผลิต:	4000 ตันต่อเดือน

ติดต่อ

Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน

ลักษณะ

วัสดุ:	ASTM A105/A105N, AISI 304/304L, AISI 316/316L	สี:	สีดำ, สีเหลือง, น้ำมันป้องกันสนิม
ขนาด:	1/2"-80"	มาตรฐาน:	ANSI B16.5,ANSI B16.47-A,ANSI B16.47-B
การบรรจุ:	กรณีไม้อัดพาเลท	ใจดี:	สลิปออน,คอเชื่อม,ตาบอด,ข้อต่อตัก,เกลียว,ซ็อกเก็ตเชื่อม,AWWA C207-07-CLASS D
แสงสูง:	หน้าแปลน A105n ansi 150lb , สลิปบนหน้าแปลน Wnrf Ansi , หน้าแปลน 1/2 "ถึง 80" ansi 1500

หน้าแปลนเหล็กหล่อ ANSI B16.5 ASME B16.47 ASTM A105

Ansi Flange A105n 150lbs - 2500lbs Slip On Wnrf Blind Lap Joint Threaded Swrf 1/2" - 80"

มาตรฐาน

พิมพ์

ความดัน

วัสดุ

ขนาด

กระบวนการ

พื้นผิว

การรักษา

ANSI B16.5, ASME16.47

สอฟ

ดับเบิลยูเอ็นอาร์เอฟ

ตาบอด

สวพ

แอลเจเอฟ

150 ปอนด์, 300 ปอนด์,

400 ปอนด์600 ปอนด์

900 ปอนด์, 1500 ปอนด์,2500 ปอนด์

เหล็กกล้าคาร์บอน

สแตนเลส

1/2"---60"

ปลอมแปลงปลอมแปลง

ทาสีดำ

ทาสีเหลือง

น้ำมันเบา

Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน 0

ข้อกำหนด ANSI B16.5

ประเภทหน้าแปลน:เชื่อมคอ;สวม;ขลินด์;ข้อต่อตัก;เกลียว;การเชื่อมซ็อกเก็ต

ช่วงขนาด: 1/2" ถึง 24"

ความดัน: ชั้น 150;300;400;600;900;1500;2500

ความหนาของผนัง: SCH5,SCH10,SCH20,SCH30,XS ,SCH40, SCH80,SCH160,SCH XXS

ประเภทข้อต่อซีล: FF (หน้าแบน);RF ( ยกหน้า );LJ (ข้อต่อตัก) RTJ (ข้อต่อด้านขวา)

ข้อกำหนด ASME B16.47

ประเภทหน้าแปลน:คอเชื่อม ;ตาบอด;

ช่วงขนาด: 12" ถึง 80"

ความดัน: ชั้น 75;150;300;600;900;

ความหนาของผนัง: SCH5,SCH10,SCH20,SCH30,XS ,SCH40, SCH80,SCH160,SCH XXS

ประเภทข้อต่อซีล: FF (หน้าแบน);RF ( ยกหน้า );LJ (ข้อต่อตัก) RTJ (ข้อต่อด้านขวา)

วัสดุ:
1) เหล็กกล้าคาร์บอน: ASTM A105/A105N ,A350 LF1/LF2,A694 F42/46/48/52/60/75 2) เหล็กกล้าไร้สนิม:ASTM A182 F304/304L,316/316L,F321,F51,ASTM A182 F11/F12/F22

พื้นผิว Antirust:
สารป้องกันสนิมบนพื้นผิว 1: น้ำมันป้องกันสนิมชนิดเบา
พื้นผิวป้องกันสนิม 2: เคลือบสีดำ
พื้นผิวป้องกันสนิม 3: เคลือบสีเหลือง
พื้นผิวป้องกันสนิม 4: สังกะสี (สังกะสีแบบจุ่มร้อนหรือสังกะสีด้วยไฟฟ้า)

เชื่อมต่อใบหน้า:
พื้นผิว 1: สต็อกเสร็จสิ้น
พื้นผิว 2: Sprial หยัก
พื้นผิว 3: สองหรือสามร่อง (เส้นน้ำ)
พื้นผิว 4: ผิวเรียบ

ข้อกำหนด
1) การชำระเงิน: L/C ที่ไม่สามารถเพิกถอนได้ที่เห็นหรือ T/T, D/P
2) ระยะเวลาการจัดส่ง FOB China Port หรือ CIF Buyer's Port
3) การบรรจุ: พาเลทไม้อัด / กล่อง

ANSI B16.5 ขนาดหน้าแปลน

ASME B16.5 ชั้น 150 ขนาดเป็น MM

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (โอดี)	นาที.ความหนา (ต)	RF เส้นผ่านศูนย์กลาง (ร)	จำนวนรูสลักเกลียว	เส้นผ่านศูนย์กลางของรู	วงกลมสายฟ้า (พ.ศ.)	รหัสเจาะ SO (เอสบี)	รหัสกระบอกสูบ WN (น้ำหนัก)	เดียฐานฮับ (HB)	เดียของฮับท็อป (เอชที)	ดังนั้น LTH (SL)	WN LTH (ดับเบิลยูแอล)
1⁄2	3.50 น	0.38	1.38 น	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50 น	1.05	0.56	2.00 น
1	4.25 น	0.50	2.00 น	4	0.62	3.12	1.36 น	1.05	1.94	1.32	0.62	2.12
11⁄4	4.62	0.56	2.50 น	4	0.62	3.50 น	1.70	1.38 น	2.31	1.66	0.75	2.19
11⁄2	5.00 น	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00 น	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21⁄2	7.00 น	0.81	4.12	4	0.75	5.50 น	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50 น	0.88	5.00 น	4	0.75	6.00 น	3.57	3.07	4.25 น	3.50 น	1.12	2.69
31⁄2	8.50 น	0.88	5.50 น	8	0.75	7.00 น	4.07	3.55	4.81	4.00 น	1.19	2.75
4	9.00 น	0.88	6.19 น	8	0.75	7.50 น	4.57	4.03	5.31 น	4.50 น	1.25 น	2.94
5	10.00 น	0.88	7.31 น	8	0.88	8.50 น	5.66	5.05	6.44 น	5.56	1.38 น	3.44
6	11.00 น	0.94	8.50 น	8	0.88	9.50 น	6.72	6.07 น	7.56 น	6.63	1.50 น	3.44
8	13.50 น	1.06	10.62 น	8	0.88	11.75 น	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00 น	1.12	12.75 น	12	1.00 น	14.25 น	10.88 น	10.02 น	12.00 น	10.75 น	1.88	3.94
12	19.00 น	1.19	15.00 น	12	1.00 น	17.00 น	12.88 น	12.00 น	14.38 น	12.75 น	2.12	4.44
14	21.00 น	1.31 น	16.25 น	12	1.12	18.75 น	14.14 น	13.25 น	15.75 น	14.00 น	2.19	4.94
16	23.50 น	1.38 น	18.50 น	16	1.12	21.25 น	16.16 น	15.25 น	18.00 น	16.00 น	2.44	4.94
18	25.00 น	1.50 น	21.00 น	16	1.25 น	22.75 น	18.18 น	17.25 น	19.88 น	18.00 น	2.62	5.44
20	27.50 น	1.62	23.00 น	20	1.25 น	25.00 น	20.20 น	19.25 น	22.00 น	20.00 น	2.81	5.62
22	29.50 น	1.75	25.25 น	20	1.38 น	27.25 น	22.22 น	21.25 น	24.25 น	22.00 น	3.07	5.82
24	32.00 น	1.81	27.25 น	20	1.38 น	29.50 น	24.25 น	23.25 น	26.12 น	24.00 น	3.19	5.94

ขนาดหน่วยเป็นนิ้ว
เส้นผ่านศูนย์กลางรูโบลต์ 1/8" ใหญ่กว่าเส้นผ่านศูนย์กลางโบลต์

ขนาดหน้าแปลน ANSI B16.5 Class 300, ขนาดหน้าแปลน ASME B16.5 Class 300 หน่วยเป็น มม.

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (โอดี)	นาที.ความหนา (ต)	RF เส้นผ่านศูนย์กลาง (ร)	จำนวนรูสลักเกลียว	เส้นผ่านศูนย์กลางของรู	วงกลมสายฟ้า (พ.ศ.)	รหัสเจาะ SO (เอสบี)	รหัสกระบอกสูบ WN (น้ำหนัก)	เดียฐานฮับ (HB)	เดียฮับด้านบน (เอชที)	ดังนั้น LTH (SL)	WN LTH (ดับเบิลยูแอล)
1⁄2	3.75	0.50	1.38 น	4	0.63	2.62	0.88	0.62	1.50 น	0.84	0.81	2.00 น
3⁄4	4.62	0.56	1.69	4	0.75	3.25	1.09	0.82	1.88	1.05	0.94	2.19
1	4.88	0.62	2.00 น	4	0.75	3.50 น	1.36 น	1.05	2.12	1.32	1.00 น	2.38
11⁄4	5.25 น	0.69	2.50 น	4	0.75	3.88	1.70	1.38 น	2.50 น	1.66	1.00 น	2.50 น
11⁄2	6.12	0.75	2.88	4	0.88	4.50 น	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50 น	0.81	3.62	8	0.75	5.00 น	2.44	2.07	3.31	2.38	1.25 น	2.69
21⁄2	7.50 น	0.94	4.12	8	0.88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25 น	1.06	5.00 น	8	0.88	6.62	3.57	3.07	4.62	3.50 น	1.63	3.06
31⁄2	9.00 น	1.12	5.50 น	8	0.88	7.25 น	4.07	3.55	5.25 น	4.00 น	1.69	3.13
4	10.00 น	1.19	6.19 น	8	0.88	7.88	4.57	4.03	5.75	4.50 น	1.82	3.32
5	11.00 น	1.31 น	7.31 น	8	0.88	9.25 น	5.66	5.05	7.00 น	5.56	1.94	3.82
6	12.50 น	1.38 น	8.50 น	12	0.88	10.62 น	6.72	6.07 น	8.12	6.63	2.00 น	3.82
8	15.00 น	1.56	10.62 น	12	1.00 น	13.00 น	8.72	7.98	10.25 น	8.63	2.38	4.32
10	17.50 น	1.81	12.75 น	16	1.12	15.25 น	10.88 น	10.02 น	12.62 น	10.75 น	2.56	4.56
12	20.50 น	1.94	15.00 น	16	1.25 น	17.75 น	12.88 น	12.00 น	14.75 น	12.75 น	2.82	5.06
14	23.00 น	2.06	16.25 น	20	1.25 น	20.25 น	14.14 น	13.25 น	16.75 น	14.00 น	2.94	5.56
16	25.50 น	2.19	18.50 น	20	1.38 น	22.50 น	16.16 น	15.25 น	19.00 น	16.00 น	3.19	5.69
18	28.00 น	2.31	21.00 น	24	1.38 น	24.75 น	18.18 น	17.25 น	21.00 น	18.00 น	3.44	6.19 น
20	30.50 น	2.44	23.12 น	24	1.38 น	27.00 น	20.20 น	19.25 น	23.12 น	20.00 น	3.69	6.32 น
22	33.00 น	2.57	25.25 น	24	1.63	29.25 น	22.22 น	21.25 น	25.25 น	22.00 น	3.93	6.43 น
24	36.00 น	2.69	27.62 น	24	1.63	32.00 น	24.25 น	23.25 น	27.62 น	24.00 น	4.13	6.56 น

* สำหรับหน้าแปลนประเภท 21 เส้นผ่านศูนย์กลางภายนอกของดุมจะสัมพันธ์กับเส้นผ่านศูนย์กลางท่อภายนอกโดยประมาณ
บันทึก :คะแนน p/t จาก ASME B16.5 ใช้เฉพาะกับหน้าแปลนประเภท 05, 11, 12, 13 และ 21 ซึ่งมีขนาดที่ระบุถึงและรวมถึง DN 600 คะแนน p/t ของหน้าแปลนอื่นๆ ทั้งหมดจะต้องตกลงกันระหว่างผู้ผลิตและ ผู้ซื้อ

ANSI B16.5 ขนาดหน้าแปลนคลาส 400

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (โอดี)	นาที.ความหนา (ต)	RF เส้นผ่านศูนย์กลาง (ร)	จำนวนรูสลักเกลียว	เส้นผ่านศูนย์กลางของรู	วงกลมสายฟ้า (พ.ศ.)	รหัสเจาะ SO (เอสบี)	เดียฐานฮับ (HB)	เดียฮับด้านบน (เอชที)	ดังนั้น LTH (SL)	WN LTH (ดับเบิลยูแอล)	* ID เจาะ WN (น้ำหนัก)
1⁄2	3.75	0.56	1.38 น	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00 น	2.25 น	*
1	4.88	0.69	2.00 น	4	0.75	3.50 น	1.36 น	2.12	1.32	1.06	2.44	*
11⁄4	5.25 น	0.81	2.50 น	4	0.75	3.88	1.70	2.50 น	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50 น	1.95	2.75	1.90	1.25 น	2.75	*
2	6.50 น	1.00 น	3.62	8	0.75	5.00 น	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50 น	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25 น	1.25 น	5.00 น	8	0.88	6.62	3.57	4.62	3.50 น	1.81	3.25	*
31⁄2	9.00 น	1.38 น	5.50 น	8	1.00 น	7.25 น	4.07	5.25 น	4.00 น	1.94	3.38	*
4	10.00 น	1.38 น	6.19 น	8	1.00 น	7.88	4.57	5.75	4.50 น	2.00 น	3.50 น	*
5	11.00 น	1.50 น	7.31 น	8	1.00 น	9.25 น	5.66	7.00 น	5.56	2.12	4.00 น	*
6	12.50 น	1.62	8.50 น	12	1.00 น	10.62 น	6.72	8.12	6.63	2.25 น	4.06	*
8	15.00 น	1.88	10.62 น	12	1.12	13.00 น	8.72	10.25 น	8.63	2.69	4.62	*
10	17.50 น	2.12	12.75 น	16	1.25 น	15.25 น	10.88 น	12.62 น	10.75 น	2.88	4.88	*
12	20.50 น	2.25 น	15.00 น	16	1.38 น	17.75 น	12.88 น	14.75 น	12.75 น	3.12	5.38	*
14	23.00 น	2.38	16.25 น	20	1.38 น	20.25 น	14.14 น	16.75 น	14.00 น	3.31	5.88	*
16	25.50 น	2.50 น	18.50 น	20	1.50 น	22.50 น	16.16 น	19.00 น	16.00 น	3.69	6.00 น	*
18	28.00 น	2.62	21.00 น	24	1.50 น	24.75 น	18.18 น	21.00 น	18.00 น	3.88	6.50 น	*
20	30.50 น	2.75	23.12 น	24	1.62	27.00 น	20.20 น	23.12 น	20.00 น	4.00 น	6.62	*
22	33.00 น	2.88	25.25 น	24	1.75	29.25 น	22.22 น	25.25 น	22.00 น	4.25 น	6.75	*
24	36.00 น	3.00 น	27.25 น	24	1.88	32.00 น	24.25 น	27.62 น	24.00 น	4.50 น	6.88	*

เส้นผ่านศูนย์กลางรูโบลต์ 1/8" ใหญ่กว่าเส้นผ่านศูนย์กลางโบลต์

ขนาดหน้าแปลน ANSI B16.5 Class 600, ขนาดหน้าแปลนตาบอด ASME B16.5 Class 600

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (โอดี)	นาที.ความหนา (ต)	RF เส้นผ่านศูนย์กลาง (ร)	จำนวนรูสลักเกลียว	เส้นผ่านศูนย์กลางของรู	วงกลมสายฟ้า (พ.ศ.)	รหัสเจาะ SO (เอสบี)	เดียฐานฮับ (HB)	เดียฮับด้านบน (เอชที)	ดังนั้น LTH (SL)	WN LTH (ดับเบิลยูแอล)	* ID เจาะ WN (น้ำหนัก)
1⁄2	3.75	0.56	1.38 น	4	0.63	2.62	0.88	1.50 น	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00 น	2.25 น	*
1	4.88	0.69	2.00 น	4	0.75	3.50 น	1.36 น	2.12	1.32	1.06	2.44	*
11⁄4	5.25 น	0.81	2.50 น	4	0.75	3.88	1.70	2.50 น	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50 น	1.95	2.75	1.90	1.25 น	2.75	*
2	6.50 น	1.00 น	3.62	8	0.75	5.00 น	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50 น	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25 น	1.25 น	5.00 น	8	0.88	6.62	3.57	4.62	3.50 น	1.81	3.25	*
31⁄2	9.00 น	1.38 น	5.50 น	8	1.00 น	7.25 น	4.07	5.25 น	4.00 น	1.94	3.38	*
4	10.75 น	1.50 น	6.19 น	8	1.00 น	8.50 น	4.57	6.00 น	4.50 น	2.12	4.00 น	*
5	13.00 น	1.75	7.31 น	8	1.12	10.50 น	5.66	7.44 น	5.56	2.38	4.50 น	*
6	14.00 น	1.88	8.50 น	12	1.12	11.50 น	6.72	8.75 น	6.63	2.62	4.62	*
8	16.50 น	2.19	10.62 น	12	1.25 น	13.75 น	8.72	10.75 น	8.63	3.00 น	5.25 น	*
10	20.00 น	2.50 น	12.75 น	16	1.38 น	17.00 น	10.88 น	13.50 น	10.75 น	3.38	6.00 น	*
12	22.00 น	2.62	15.00 น	20	1.38 น	19.25 น	12.88 น	15.75 น	12.75 น	3.62	6.12	*
14	23.75 น	2.75	16.25 น	20	1.50 น	20.75 น	14.14 น	17.00 น	14.00 น	3.69	6.50 น	*
16	27.00 น	3.00 น	18.50 น	20	1.63	23.75 น	16.16 น	19.50 น	16.00 น	4.19	7.00 น	*
18	29.25 น	3.25	21.00 น	20	1.75	25.75 น	18.18 น	21.50 น	18.00 น	4.62	7.25 น	*
20	32.00 น	3.50 น	23.00 น	24	1.75	28.50 น	20.20 น	24.00 น	20.00 น	5.00 น	7.50 น	*
22	34.25 น	3.75	25.25 น	24	1.88	30.63 น	22.22 น	26.25 น	22.00 น	5.25 น	7.75	*
24	37.00 น	4.00 น	27.25 น	24	2.00 น	33.00 น	24.25 น	28.25 น	24.00 น	5.50 น	8.00 น	*

ANSI B16.5 Class 900 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (โอดี)	นาที.ความหนา (ต)	RF เส้นผ่านศูนย์กลาง (ร)	จำนวนรูสลักเกลียว	เส้นผ่านศูนย์กลางของรู	วงกลมสายฟ้า (พ.ศ.)	รหัสเจาะ SO (เอสบี)	* ID เจาะ WN (น้ำหนัก)	เดียฐานฮับ (HB)	เดียฮับด้านบน (เอชที)	ดังนั้น LTH (SL)	WN LTH (ดับเบิลยูแอล)
3	9.50 น	1.50 น	5.00 น	8	1.00 น	7.50 น	3.57	*	5.00 น	3.50 น	2.12	4.00 น
4	11.50 น	1.75	6.19 น	8	1.25 น	9.25 น	4.57	*	6.25 น	4.50 น	2.75	4.50 น
5	13.75 น	2.00 น	7.31 น	8	1.38 น	11.00 น	5.66	*	7.50 น	5.56	3.12	5.00 น
6	15.00 น	2.19	8.50 น	12	1.25 น	12.50 น	6.72	*	9.25 น	6.63	3.38	5.50 น
8	18.50 น	2.50 น	10.63 น	12	1.50 น	15.50 น	8.72	*	11.75 น	8.63	4.00 น	6.38 น
10	21.50 น	2.75	12.75 น	16	1.50 น	18.50 น	10.88 น	*	14.50 น	10.75 น	4.25 น	7.25 น
12	24.00 น	3.12	15.00 น	20	1.50 น	21.00 น	12.88 น	*	16.50 น	12.75 น	4.63	7.88
14	25.25 น	3.38	16.25 น	20	1.63	22.00 น	14.14 น	*	17.75 น	14.00 น	5.12	8.38 น
16	27.75 น	3.50 น	18.50 น	20	1.75	24.25 น	16.16 น	*	20.00 น	16.00 น	5.25 น	8.50 น
18	31.00 น	4.00 น	21.00 น	20	2.00 น	27.00 น	18.18 น	*	22.25 น	18.00 น	6.00 น	9.00 น
20	33.75 น	4.25 น	23.00 น	20	2.13	29.50 น	20.20 น	*	24.50 น	20.00 น	6.25 น	9.75 น
24	41.00 น	5.50 น	27.25 น	20	2.63	35.50 น	24.25 น	*	29.50 น	24.00 น	8.00 น	11.50 น

ANSI B16.5 Class 1500 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (โอดี)	นาที.ความหนา (ต)	RF เส้นผ่านศูนย์กลาง (ร)	จำนวนรูสลักเกลียว	เส้นผ่านศูนย์กลางของรู	วงกลมสายฟ้า (พ.ศ.)	รหัสเบื่อดังนั้น (เอสบี)	เดียฐานฮับ (HB)	เดียฮับด้านบน (เอชที)	ดังนั้น LTH (SL)	WN LTH (ดับเบิลยูแอล)	* ID เจาะ WN (น้ำหนัก)
1⁄2	4.75	0.88	1.38 น	4	0.88	3.25	0.88	1.50 น	0.84	1.25 น	2.38	*
3⁄4	5.12	1.00 น	1.69	4	0.88	3.50 น	1.09	1.75	1.05	1.38 น	2.75	*
1	5.88	1.12	2.00 น	4	1.00 น	4.00 น	1.36 น	2.06	1.32	1.62	2.88	*
11⁄4	6.25 น	1.12	2.50 น	4	1.00 น	4.38	1.70	2.50 น	1.66	1.62	2.88	*
11⁄2	7.00 น	1.25 น	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50 น	1.50 น	3.63	8	1.00 น	6.50 น	2.44	4.12	2.38	2.25 น	4.00 น	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50 น	2.94	4.88	2.88	2.50 น	4.12	*
3	10.50 น	1.88	5.00 น	8	1.25 น	8.00 น	-	5.25 น	3.50 น	-	4.62	*
4	12.25 น	2.12	6.19 น	8	1.38 น	9.50 น	-	6.38 น	4.50 น	-	4.88	*
5	14.75 น	2.88	7.31 น	8	1.63	11.50 น	-	7.75	5.56	-	6.12	*
6	15.50 น	3.25	8.50 น	12	1.50 น	12.50 น	-	9.00 น	6.63	-	6.75	*
8	19.00 น	3.62	10.63 น	12	1.75	15.50 น	-	11.50 น	8.63	-	8.38 น	*
10	23.00 น	4.25 น	12.75 น	12	2.00 น	19.00 น	-	14.50 น	10.75 น	-	10.00 น	*
12	26.50 น	4.88	15.00 น	16	2.12	22.50 น	-	17.75 น	12.75 น	-	11.12 น	*
14	29.50 น	5.25 น	16.25 น	16	2.38	25.00 น	-	19.50 น	14.00 น	-	11.75 น	*
16	32.50 น	5.75	18.50 น	16	2.63	27.75 น	-	21.75 น	16.00 น	-	12.25 น	*
18	36.00 น	6.38 น	21.00 น	16	2.88	30.50 น	-	23.50 น	18.00 น	-	12.88 น	*
20	38.75	7.00 น	23.00 น	16	3.12	32.75 น	-	25.25 น	20.00 น	-	14.00 น	*
24	46.00 น	8.00 น	27.25 น	16	3.63	39.00 น	-	30.00 น	24.00 น	-	16.00 น	*

ASME B16.5 Class 2500 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (โอดี)	นาที.ความหนา (ต)	RF เส้นผ่านศูนย์กลาง (ร)	จำนวนรูสลักเกลียว	เส้นผ่านศูนย์กลางของรู	วงกลมสายฟ้า (พ.ศ.)	เดียฐานฮับ (HB)	เดียฮับด้านบน (เอชที)	ดังนั้น LTH (SL)	WN LTH (ดับเบิลยูแอล)	* ID เจาะ WN (น้ำหนัก)
1⁄2	5.25 น	1.19	1.38 น	4	0.88	3.50 น	1.69	0.84	1.56	2.88	*
3⁄4	5.50 น	1.25 น	1.69	4	0.88	3.75	2.00 น	1.05	1.69	3.12	*
1	6.25 น	1.38 น	2.00 น	4	1.00 น	4.25 น	2.25 น	1.32	1.88	3.50 น	*
11⁄4	7.25 น	1.50 น	2.50 น	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00 น	1.75	2.88	4	1.25 น	5.75	3.12	1.90	2.38	4.38	*
2	9.25 น	2.00 น	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00 น	*
21⁄2	10.50 น	2.25 น	4.13	8	1.25 น	7.75	4.50 น	2.88	3.12	5.62	*
3	12.00 น	2.62	5.00 น	8	1.38 น	9.00 น	5.25 น	3.50 น	-	6.62	*
4	14.00 น	3.00 น	6.19 น	8	1.63	10.75 น	6.50 น	4.50 น	-	7.50 น	*
5	16.50 น	3.62	7.31 น	8	1.88	12.75 น	8.00 น	5.56	-	9.00 น	*
6	19.00 น	4.25 น	8.50 น	8	2.12	14.50 น	9.25 น	6.63	-	10.75 น	*
8	21.75 น	5.00 น	10.63 น	12	2.12	17.25 น	12.00 น	8.63	-	12.50 น	*
10	26.50 น	6.50 น	12.75 น	12	2.63	21.25 น	14.75 น	10.75 น	-	16.50 น	*
12	30.00 น	7.25 น	15.00 น	12	2.88	24.38 น	17.38 น	12.75 น	-	18.25 น	*

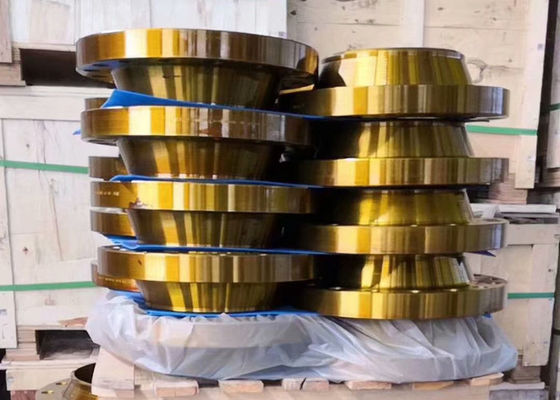

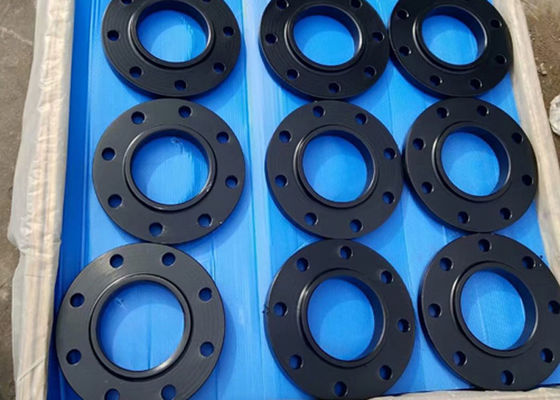

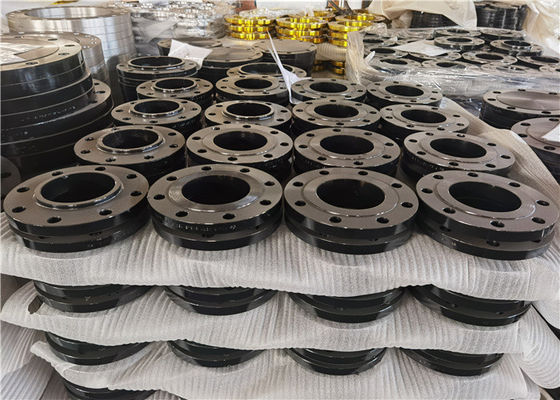

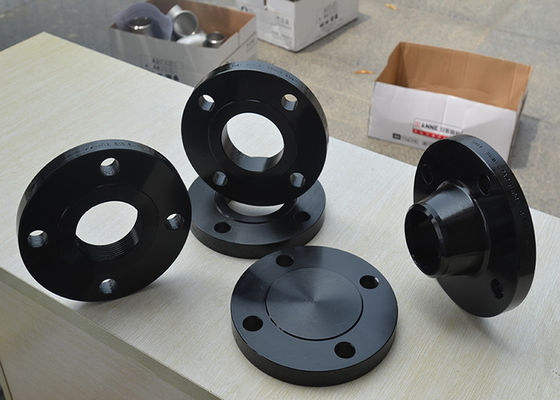

Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน 8

1.พวกเราคือใคร?
เราอยู่ในมณฑลเหอเป่ย์ ประเทศจีน เริ่มต้นจากปี 1986 ขายหน้าแปลนและข้อต่อท่อขายทั่วโลก
2. เราจะรับประกันคุณภาพได้อย่างไร?
ตัวอย่างก่อนการผลิตเสมอก่อนการผลิตจำนวนมาก
การตรวจสอบขั้นสุดท้ายเสมอก่อนจัดส่ง

3. คุณสามารถซื้ออะไรจากเราได้บ้าง?
หน้าแปลนฟอร์จ, ฟิตติ้ง, ฟิตติ้งฟอร์จ, ท่อไร้รอยต่อ

4. เราสามารถให้บริการอะไรได้บ้าง?
เงื่อนไขการจัดส่งที่ยอมรับ: FOB,CFR,CIF,EXW,FCA,DDP,DDU,Express Delivery,DAF；
ยอมรับการชำระเงินสกุลเงิน:USD,EUR,CNY;
ประเภทการชำระเงินที่ยอมรับ: T/T,L/C,D/PD/A,MoneyGram,บัตรเครดิต,PayPal,Western Union,เงินสด,Escrow;
ภาษาที่พูด: อังกฤษ, จีน, อาหรับ, ฝรั่งเศส

ข้อมูลติดต่อ:

อีเมล:info11@hbxfgj.com

โทร:+86-317-6016755แฟกซ์:+86-317-6853755

ม็อบ/Wechat/WhatsApp:0086-18031772026

Skype: angela.766437

QQ: 1608691724

แท็ก:

เหล็กกล้าคาร์บอน ANSI B16.5 หน้าแปลน ANSI B16.5 B16.47 SORF FLANGE หน้าแปลน Wnrf 150lbs 300lbs 316l,

หน้าแปลน A105n ansi 150lb,

สลิปบนหน้าแปลน Wnrf Ansi

รายละเอียดการติดต่อ

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

ผู้ติดต่อ: Miss. Mandy Liu

โทร: 0086 18903173335

แฟกซ์: 86-0317-6853077-6723871

ผลิตภัณฑ์อื่น ๆ

16" Ansi B16 5 โลด Neck Flange 150 ทาสีดํา

การปรับแต่ง: โออีเอ็ม, โอเอ็มเอ็ม

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

การเคลือบ: สีดำ

ประเภทการเชื่อมต่อ: การเชื่อม

โลหะคาร์บอน โปรแกรม 40 ท่อ Flange Asme B16.5 12 "

การเคลือบ: สีดำ

ระดับความดัน: CLASS150-CLASS2500，คลาส 150 คลาส 300 คลาส 400 คลาส 600 คลาส 900 คลาส 1500 คลาส 2500

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

เทคนิค: ปลอมแปลง

เหล็กสแตนเลส Sch 40 Flange Asme B16.47 Ser B ปกแต่งด้วยสีดํา

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

วัสดุ: เหล็กกล้าคาร์บอน, A105, A105N, ASTM A350 LF2, สแตนเลส, โลหะผสมเหล็ก

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

ประเภทการเชื่อมต่อ: การเชื่อม

3/4" Asme B16.5 สแตนเลสคาร์บอน โลด คอ Flange Std ความหนา OEM การปรับปรุง

ประเภทการเชื่อมต่อ: การเชื่อม

ความหนา: STD, SCH40, SCH80, SCH160. มาตรฐาน, SCH40, SCH80, SCH160 SCHXXS SCHXXS

ระดับความดัน: CLASS150-CLASS2500，คลาส 150 คลาส 300 คลาส 400 คลาส 600 คลาส 900 คลาส 1500 คลาส 2500

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

ASTM A350 LF2 โลหะเหล็กไร้ขัด ANSI B16.5 ASME B16.47

ประเภทการเชื่อมต่อ: การเชื่อม

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

เทคนิค: ปลอมแปลง

วัสดุ: เหล็กกล้าคาร์บอน, A105, A105N, ASTM A350 LF2, สแตนเลส, โลหะผสมเหล็ก

Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน

Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน

Ansi B16.5 B16.47-A สลิปบนคอเชื่อม Thd Lap Joint Blind RF Astm A105N หน้าแปลน

หน้าแปลน A105n ansi 150lb

สลิปบนหน้าแปลน Wnrf Ansi

หน้าแปลน 1/2 "ถึง 80" ansi 1500

พิมพ์

ความดัน

กระบวนการ

สอฟ

1/2"---60"

ปลอมแปลงปลอมแปลง

ANSI B16.5 ขนาดหน้าแปลน

ASME B16.5 ชั้น 150 ขนาดเป็น MM

ขนาดหน้าแปลน ANSI B16.5 Class 300, ขนาดหน้าแปลน ASME B16.5 Class 300 หน่วยเป็น มม.

ANSI B16.5 ขนาดหน้าแปลนคลาส 400

ขนาดหน้าแปลน ANSI B16.5 Class 600, ขนาดหน้าแปลนตาบอด ASME B16.5 Class 600

ANSI B16.5 Class 900 ขนาดหน้าแปลน

ANSI B16.5 Class 1500 ขนาดหน้าแปลน

ASME B16.5 Class 2500 ขนาดหน้าแปลน

เหล็กกล้าคาร์บอน ANSI B16.5 หน้าแปลน ANSI B16.5 B16.47 SORF FLANGE หน้าแปลน Wnrf 150lbs 300lbs 316l,

หน้าแปลน A105n ansi 150lb,
