รายละเอียดสินค้า:
|
| เหล็กกล้าคาร์บอน: | P245GH;P250GH;A105;SS400;ST37.2 | สแตนเลส: | F304;F304L;F316;F316L |
|---|---|---|---|
| ขนาด: | 1/2 "-48" | ความดัน: | 150#;300#;600#;900#;1500#;2500# |
| การรักษาพื้นผิว: | สีดำ สีเหลือง น้ำมันป้องกันสนิม สังกะสีแบบจุ่มร้อน | การใช้: | แหล่งน้ำมัน นอกชายฝั่ง ระบบน้ำ การต่อเรือ ก๊าซธรรมชาติ พลังงานไฟฟ้า โครงการท่อ ฯลฯ |
| แสงสูง: | หน้าแปลนท่อเหล็กคาร์บอน ST37.2,หน้าแปลนท่อเหล็กคาร์บอน SS400,หน้าแปลนเหล็กคาร์บอนขนาด 48 นิ้ว |
||

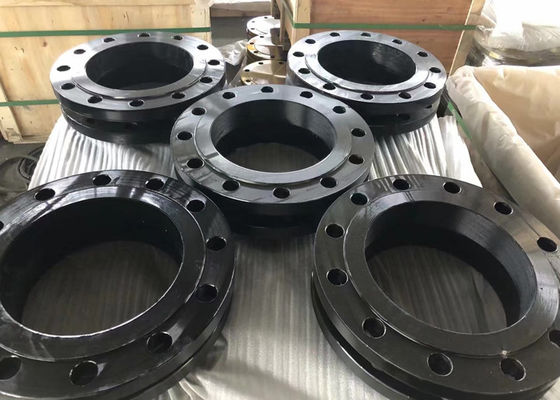

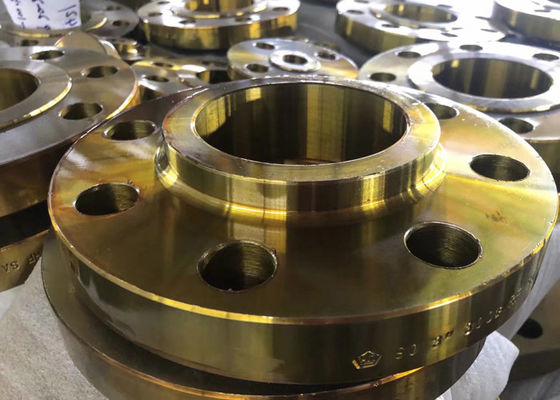

หน้าแปลนเหล็กคาร์บอน Ansi B16.5 & Asme B16.47 สีดำสีเหลืองใบบนตาบอดคอเชื่อม
สลิปออน ครีบเป็นหน้าแปลนท่อที่ได้รับความนิยมเหล่านี้เป็นประเภทของครีบที่เลื่อนผ่านปลายท่อแล้วเชื่อมเข้าที่ครีบเหล่านี้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีแรงดันต่ำสิ่งเหล่านี้ติดตั้งและเชื่อมเข้ากับท่อต่างๆ ได้อย่างง่ายดายการเชื่อมช่วยลดต้นทุนการผลิตท่อเหล่านี้มีให้เลือกหลายขนาดและการใช้งาน

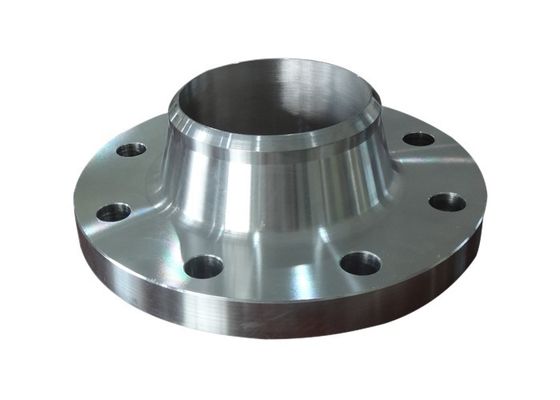

คอเชื่อม หน้าแปลนได้รับการออกแบบให้เชื่อมต่อกับระบบท่อโดยการเชื่อมแบบก้นหน้าแปลน WN ค่อนข้างแพงเนื่องจากมีคอยาว แต่เหมาะสำหรับการใช้งานที่มีความเค้นสูงคอหรือดุมส่งความเค้นไปยังท่อ ช่วยลดความเข้มข้นของความเค้นที่ฐานของหน้าแปลนคอเชื่อมการเปลี่ยนความหนาทีละน้อยจากฐานของดุมล้อไปเป็นความหนาของผนังที่รอยเชื่อมแบบก้นช่วยเสริมแรงที่สำคัญของหน้าแปลนคอเชื่อมรูของหน้าแปลน Weld-Neck ตรงกับรูของท่อ ลดความปั่นป่วนและการกัดเซาะ
| ข้อมูลจำเพาะ (ฉบับล่าสุด) | ประเภทรายการ | ระดับความดัน | ช่วงขนาด |
| ASME/ANSI B16.5 | ตาบอด, คอเชื่อม, สลิปออน, ซ็อกเก็ตเชื่อม, ข้อต่อเกลียวและตัก | 150 ถึง 2500LBS | 26" ถึง 60" |
| 150 ถึง 1500LBS | 26" ถึง 48" | ||
| ASME/ANSI B16.47 | Orifice Flanges (คอเชื่อม, สลิปออน, เกลียว) | 75 ถึง 300LBS | 1/2" ถึง 12" |
| 400, 600LBS | 26" ถึง 60" | ||
| 900LBS | 26" ถึง 48" | ||
| ASME/ANSI B16.36 | Orifice Flanges (คอเชื่อม, สลิปออน, เกลียว) | 300 ถึง 2500LBS | 1" ถึง 12" |
| EN 1092-1 / DIN / BS 4504 ครีบ | 01 (จานจานหลวม), 02 (จานจานหลวมสำหรับประเภท 32—37), 04 (จานจานหลวมสำหรับประเภท 34), 05 (จานปิดจาน), 11 (หน้าแปลนคอเชื่อม), 12 (หน้าแปลนจานสวมหัว) , 13 (ฮับ | PN2.5 ถึง PN16 | 10 มม. ถึง 1800 มม. |
| PN25 | 10 มม. ถึง 1,000 มม. | ||
| PN40 | 10 มม. ถึง 600 มม. | ||
| PN63 | 10 มม. ถึง 400 มม. | ||
| PN100 | 10 มม. ถึง 350 มม. | ||
| PN160, PN250 | 10 มม. ถึง 300 มม | ||
| PN320 | 10 มม. ถึง 250 มม. | ||
| PN400 | 10 มม. ถึง 200 มม | ||
| BS 10 | หน้าแปลนคอบอด สลิปออน และคอเชื่อม | ตาราง-A, D, E, F, H, J, K, R, S, T | 15 มม. ถึง 600 มม. |
| ASME/ANSI B16.9/MSS SP-43 | Stub end -Type:A, B, C (แบบสั้น) | S10, S40, S80 | ½” ถึง 24” |
หมายเหตุ: เรายังสามารถผลิตตามมาตรฐานอื่นๆ เช่น API-605, UNI, AWWA และ Custom Drawings ของลูกค้า
ประเภทหน้าแปลน: หน้าแบน (FF), ใบหน้ายก (RF), ข้อต่อแบบวงแหวน (RTJ), ใบหน้าขนาดใหญ่ (LRF)
การเคลือบ/การรักษาพื้นผิว (ถ้ามี): สีป้องกันสนิม, สีน้ำมันสีดำ, สีเหลืองใส, ชุบสังกะสี, สังกะสีแบบจุ่มเย็นและแบบจุ่มร้อน
