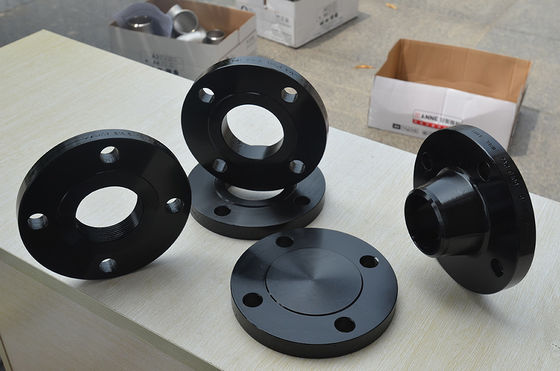

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

ภาพใหญ่ : เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	XF
ได้รับการรับรอง:	ISO PED
หมายเลขรุ่น:	1/2 "-80"

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pcs
ราคา:	Discussible
รายละเอียดการบรรจุ:	break
เวลาการส่งมอบ:	4 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T, L / C, D / A, D / P
สามารถในการผลิต:	4000 ตันต่อเดือน

ติดต่อ

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

ลักษณะ

วัสดุ:	A105N,F304/304L,F316/316L	สี:	สีดำและสีเหลือง
ขนาด:	1/2"-80"	พื้นผิว:	RF,FF
ความดัน:	150LBS,300LBS.400LBS,600LBS,1500LBS,2500LBS	มาตรฐาน:	ANSI B16.5 ,ANSI B16.47-A
หีบห่อ:	พาเลท, กล่องไม้อัด	ใบรับรอง:	MTC, ISO, TUV
แสงสูง:	A105n F304 คอเชื่อม Rf FLANGE , คอเชื่อมยกหน้าแปลน , FLANGE Wnrf 150lbs 300lbs 316l

หน้าแปลนเหล็กหลอม ANSI B16.5 ASME B16.47 ASTM A105

มาตรฐาน

พิมพ์

ความดัน

วัสดุ

ขนาด

กระบวนการ

พื้นผิว

การรักษา

ANSI B16.5, ASME16.47

SORF

WNRF

ตาบอด

SWRF

LJFF

150 ปอนด์, 300 ปอนด์,

400LBS,600LB

900LBS, 1500LBS,2500LBS

เหล็กกล้าคาร์บอน

สแตนเลส

1/2"---60"

ปลอมแปลง, ปลอมแปลง

สีดำ

สีเหลือง

น้ำมันเบา

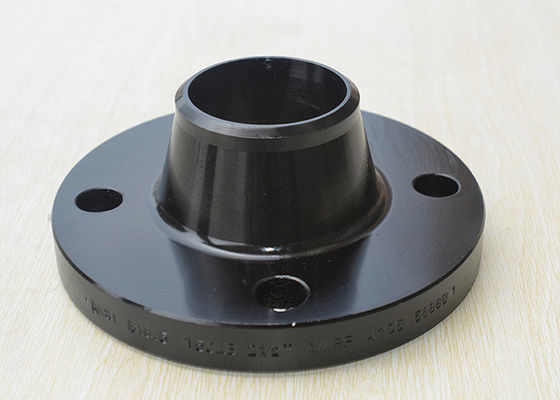

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L 0

ข้อกำหนด ANSI B16.5

ประเภทหน้าแปลน:เชื่อมไอเอ็นคอ;ลื่นบน;ขลินด์;ข้อต่อตัก;เกลียว;การเชื่อมแบบซ็อกเก็ต

ช่วงขนาด: 1/2" ถึง 24"

ความดัน: ชั้น 150;300;400;600;900;1500;2500

ผนังหนา: SCH5,SCH10,SCH20,SCH30,XS ,SCH40,SCH80,SCH160,SCH XXS

ประเภทข้อต่อซีล: FF (หน้าแบน) ;RF ( ยกหน้า );LJ (ข้อต่อตัก) RTJ (ข้อต่อขวา)

ข้อมูลจำเพาะ ASME B16.47

ประเภทหน้าแปลน:คอเชื่อม ;ตาบอด;

ช่วงขนาด: 12" ถึง 80"

ความดัน: ชั้น 75;150;300;600;900;

ผนังหนา: SCH5,SCH10,SCH20,SCH30,XS ,SCH40,SCH80,SCH160,SCH XXS

ประเภทข้อต่อซีล: FF (หน้าแบน) ;RF ( ยกหน้า );LJ (ข้อต่อตัก) RTJ (ข้อต่อขวา)

วัสดุ:
1) เหล็กกล้าคาร์บอน: ASTM A105/A105N , A350 LF1/LF2, A694 F42/46/48/52/60/75 2) เหล็กกล้าไร้สนิม: ASTM A182 F304/304L,316/316L,F321,F51,ASTM A182 F11/F12/F22

พื้นผิวป้องกันสนิม:
น้ำยากันสนิมที่พื้นผิว 1: น้ำมันกันสนิมแบบเบา
สารกันสนิมพื้นผิว 2: เคลือบสีดำ

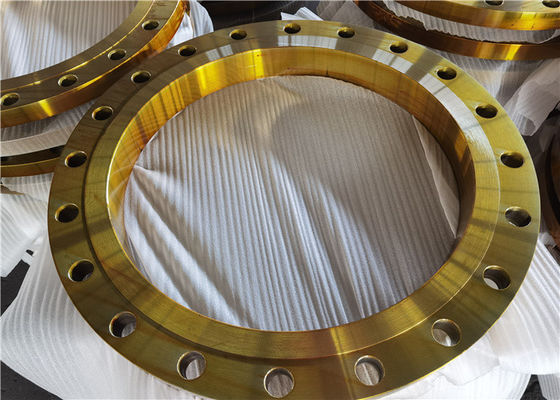

สารกันสนิมพื้นผิว 3: การเคลือบสีเหลือง
พื้นผิวป้องกันสนิม 4: กัลวาไนซ์ (สังกะสีจุ่มร้อนหรือสังกะสีด้วยไฟฟ้า)

เชื่อมต่อใบหน้า:
พื้นผิว 1: เสร็จสิ้นสต็อก
พื้นผิว 2: Sprial หยัก
พื้นผิว 3: สองหรือสามร่อง (Water Lines)
พื้นผิว 4: ผิวเรียบ

เงื่อนไข
1) การชำระเงิน: L/C ที่ไม่สามารถเพิกถอนได้หรือ T/T, D/P
2) ระยะเวลาในการจัดส่ง FOB China Port หรือ CIF Buyer's Port

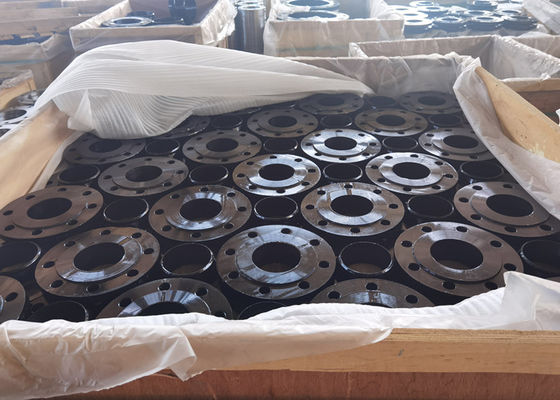

3) การบรรจุ: พาเลทไม้อัด/กล่อง

ANSI B16.5 ขนาดครีบ

ASME B16.5 คลาส 150 ขนาดเป็น MM

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	WN เจาะ ID (WB)	Dia.ฐานฮับ (HB)	Dia.ของ Hub Top (HT)	SO LTH (เอสแอล)	WN LTH (WL)
1⁄2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
11⁄4	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11⁄2	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21⁄2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00 น	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00 น	12	1.00	17.00 น	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00 น.	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00 น.	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00 น	1.50	21.00 น.	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00 น.	20	1.25	25.00 น	20.20	19.25	22.00 น.	20.00 น	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00 น.	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00 น.	3.19	5.94

ขนาดอยู่ในหน่วยนิ้ว
เส้นผ่านศูนย์กลางรูโบลท์ 1/8" ใหญ่กว่าเส้นผ่านศูนย์กลางโบลท์

ขนาดหน้าแปลน ANSI B16.5 Class 300, ASME B16.5 Class 300 ขนาดหน้าแปลนเป็นมม

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	WN เจาะ ID (WB)	Dia.ฐานฮับ (HB)	Dia.ฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)
1⁄2	3.75	0.50	1.38	4	0.63	2.62	0.88	0.62	1.50	0.84	0.81	2.00
3⁄4	4.62	0.56	1.69	4	0.75	3.25	1.09	0.82	1.88	1.05	0.94	2.19
1	4.88	0.62	2.00	4	0.75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0.69	2.50	4	0.75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0.75	2.88	4	0.88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0.81	3.62	8	0.75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0.94	4.12	8	0.88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0.88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31⁄2	9.00	1.12	5.50	8	0.88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	6.19	8	0.88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00 น	1.31	7.31	8	0.88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0.88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00 น	1.56	10.62	12	1.00	13.00 น.	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00 น	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00 น.	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00 น.	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00 น.	24	1.38	24.75	18.18	17.25	21.00 น.	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00 น	20.20	19.25	23.12	20.00 น	3.69	6.32
22	33.00 น	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	22.00 น.	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00 น.	4.13	6.56

* สำหรับหน้าแปลนประเภท 21 เส้นผ่านศูนย์กลางของดุมล้อด้านนอกจะสัมพันธ์กับเส้นผ่านศูนย์กลางท่อด้านนอกโดยประมาณ
บันทึก :พิกัด p/t จาก ASME B16.5 ใช้สำหรับหน้าแปลนประเภท 05, 11, 12, 13 และ 21 ที่มีขนาดระบุถึงและรวมถึง DN 600 เท่านั้น พิกัด p/t ของครีบอื่นๆ จะต้องตกลงกันระหว่างผู้ผลิตและ ผู้ซื้อ

ขนาดหน้าแปลน ANSI B16.5 Class 400

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	Dia.ฐานฮับ (HB)	Dia.ฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00 น	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00 น	1.88	10.62	12	1.12	13.00 น.	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00 น	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00 น.	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00 น.	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00 น.	24	1.50	24.75	18.18	21.00 น.	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	27.00 น	20.20	23.12	20.00 น	4.00	6.62	*
22	33.00 น	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00 น.	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00 น.	4.50	6.88	*

เส้นผ่านศูนย์กลางรูโบลท์ 1/8" ใหญ่กว่าเส้นผ่านศูนย์กลางโบลท์

ขนาดหน้าแปลน ANSI B16.5 Class 600, ASME B16.5 Class 600 ขนาดหน้าแปลนตาบอด

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	Dia.ฐานฮับ (HB)	Dia.ฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.50	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00 น.	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	14.00 น.	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00 น	2.50	12.75	16	1.38	17.00 น	10.88	13.50	10.75	3.38	6.00	*
12	22.00 น.	2.62	15.00 น	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00 น	14.00 น.	3.69	6.50	*
16	27.00 น	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00 น.	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00 น.	24	1.75	28.50	20.20	24.00 น.	20.00 น	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00 น.	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00 น	24.25	28.25	24.00 น.	5.50	8.00	*

ANSI B16.5 Class 900 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	* WN เจาะ ID (WB)	Dia.ฐานฮับ (HB)	Dia.ฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00 น	5.66	*	7.50	5.56	3.12	5.00
6	15.00 น	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00 น.	3.12	15.00 น	20	1.50	21.00 น.	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	22.00 น.	14.14	*	17.75	14.00 น.	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00 น	16.00	5.25	8.50
18	31.00	4.00	21.00 น.	20	2.00	27.00 น	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00 น.	20	2.13	29.50	20.20	*	24.50	20.00 น	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00 น.	8.00	11.50

ANSI B16.5 Class 1500 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	เบื่อ ID (เอสบี)	Dia.ฐานฮับ (HB)	Dia.ฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1⁄2	4.75	0.88	1.38	4	0.88	3.25	0.88	1.50	0.84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0.88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00 น.	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	4.88	15.00 น	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00 น	-	19.50	14.00 น.	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00 น.	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00 น.	16	3.12	32.75	-	25.25	20.00 น	-	14.00 น.	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00 น.	-	16.00	*

ASME B16.5 Class 2500 ขนาดหน้าแปลน

ขนาดที่กำหนด	เส้นผ่านศูนย์กลางภายนอก (อ.ด.)	นาที.ความหนา (ท)	RF Dia. (อาร์)	จำนวนรูสลัก	เส้นผ่านศูนย์กลางของรู	Bolt Circle (พ.ศ.)	Dia.ฐานฮับ (HB)	Dia.ฮับท็อป (HT)	SO LTH (เอสแอล)	WN LTH (WL)	* WN เจาะ ID (WB)
1⁄2	5.25	1.19	1.38	4	0.88	3.50	1.69	0.84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0.88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00 น.	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00 น	12	2.88	24.38	17.38	12.75	-	18.25	*

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L 8

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L 9

1.พวกเราคือใคร?
เราอยู่ในเหอเป่ย์ ประเทศจีน เริ่มต้นจากปี 1986 ขายหน้าแปลนและข้อต่อท่อขายทั่วโลก
2. เราจะรับประกันคุณภาพได้อย่างไร?
ตัวอย่างก่อนการผลิตก่อนการผลิตจำนวนมากเสมอ
ตรวจสอบขั้นสุดท้ายก่อนจัดส่งเสมอ

3. คุณสามารถซื้ออะไรจากเราได้บ้าง?
ฟอร์จแปลน ฟิตติ้ง ฟอร์จฟิตติ้ง ท่อไม่มีรอยต่อ

4. เราสามารถให้บริการอะไรได้บ้าง?
เงื่อนไขการจัดส่งที่ยอมรับ: FOB, CFR, CIF, EXW, FCA, DDP, DDU, การจัดส่งด่วน, DAF；
สกุลเงินการชำระเงินที่ยอมรับ: USD, EUR, CNY;
ประเภทการชำระเงินที่ยอมรับ: T/T, L/C, D/PD/A, MoneyGram, บัตรเครดิต, Paypal, Western Union, เงินสด, Escrow;
ภาษาที่พูด:อังกฤษ,จีน,อาหรับ,ฝรั่งเศส

ข้อมูลติดต่อ:

EMAIL:info11@hbxfgj.com

โทร:+86-317-6016755แฟกซ์:+86-317-6853755

ม็อบ/วีแชท/WhatsApp:0086-18031772026

Skype: angela.766437

QQ: 1608691724

แท็ก:

เหล็กกล้าคาร์บอน ANSI B16.5 หน้าแปลน ANSI B16.5 B16.47 SORF FLANGE หน้าแปลน Wnrf 150lbs 300lbs 316l,

A105n F304 คอเชื่อม Rf FLANGE,

คอเชื่อมยกหน้าแปลน

รายละเอียดการติดต่อ

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

ผู้ติดต่อ: Miss. Mandy Liu

โทร: 0086 18903173335

แฟกซ์: 86-0317-6853077-6723871

ผลิตภัณฑ์อื่น ๆ

16" Ansi B16 5 โลด Neck Flange 150 ทาสีดํา

การปรับแต่ง: โออีเอ็ม, โอเอ็มเอ็ม

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

การเคลือบ: สีดำ

ประเภทการเชื่อมต่อ: การเชื่อม

โลหะคาร์บอน โปรแกรม 40 ท่อ Flange Asme B16.5 12 "

การเคลือบ: สีดำ

ระดับความดัน: CLASS150-CLASS2500，คลาส 150 คลาส 300 คลาส 400 คลาส 600 คลาส 900 คลาส 1500 คลาส 2500

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

เทคนิค: ปลอมแปลง

เหล็กสแตนเลส Sch 40 Flange Asme B16.47 Ser B ปกแต่งด้วยสีดํา

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

วัสดุ: เหล็กกล้าคาร์บอน, A105, A105N, ASTM A350 LF2, สแตนเลส, โลหะผสมเหล็ก

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

ประเภทการเชื่อมต่อ: การเชื่อม

3/4" Asme B16.5 สแตนเลสคาร์บอน โลด คอ Flange Std ความหนา OEM การปรับปรุง

ประเภทการเชื่อมต่อ: การเชื่อม

ความหนา: STD, SCH40, SCH80, SCH160. มาตรฐาน, SCH40, SCH80, SCH160 SCHXXS SCHXXS

ระดับความดัน: CLASS150-CLASS2500，คลาส 150 คลาส 300 คลาส 400 คลาส 600 คลาส 900 คลาส 1500 คลาส 2500

ประเภทใบหน้า: RF, RTJ.Black Paint, Yellow Paint, Transparent Paint, Cold and Hot Dip Galvanize

ASTM A350 LF2 โลหะเหล็กไร้ขัด ANSI B16.5 ASME B16.47

ประเภทการเชื่อมต่อ: การเชื่อม

ขนาด: 1/ 2", 3/ 4", 1", 11/ 4", 11/ 2", 2", 21/ 2", 3", 4", 5

เทคนิค: ปลอมแปลง

วัสดุ: เหล็กกล้าคาร์บอน, A105, A105N, ASTM A350 LF2, สแตนเลส, โลหะผสมเหล็ก

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

เชื่อมคอ RF FLANGE WNRF 150LBS 300LBS 600LBS 1500LBS A105N F304 304L F316 316L

A105n F304 คอเชื่อม Rf FLANGE

คอเชื่อมยกหน้าแปลน

FLANGE Wnrf 150lbs 300lbs 316l

พิมพ์

ความดัน

กระบวนการ

SORF

1/2"---60"

ปลอมแปลง, ปลอมแปลง

ANSI B16.5 ขนาดครีบ

ASME B16.5 คลาส 150 ขนาดเป็น MM

ขนาดหน้าแปลน ANSI B16.5 Class 300, ASME B16.5 Class 300 ขนาดหน้าแปลนเป็นมม

ขนาดหน้าแปลน ANSI B16.5 Class 400

ขนาดหน้าแปลน ANSI B16.5 Class 600, ASME B16.5 Class 600 ขนาดหน้าแปลนตาบอด

ANSI B16.5 Class 900 ขนาดหน้าแปลน

ANSI B16.5 Class 1500 ขนาดหน้าแปลน

ASME B16.5 Class 2500 ขนาดหน้าแปลน

เหล็กกล้าคาร์บอน ANSI B16.5 หน้าแปลน ANSI B16.5 B16.47 SORF FLANGE หน้าแปลน Wnrf 150lbs 300lbs 316l,

A105n F304 คอเชื่อม Rf FLANGE,
