รายละเอียดสินค้า:
|
| เหล็กกล้าคาร์บอน: | A234WPB | เหล็กกล้า SS: | 304L ,316L |
|---|---|---|---|
| พิมพ์: | LR, SR | ระดับ: | 45° 90° 180° |
| การเคลือบผิว: | น้ำมันป้องกันสนิม , Black Painting | ||
| แสงสูง: | 316L ASTM A234 STEEL PIPE ELBOW,304L ข้อศอกสังกะสี 45 องศา,ข้อศอก A234 WPB สังกะสี 90 องศา |
||

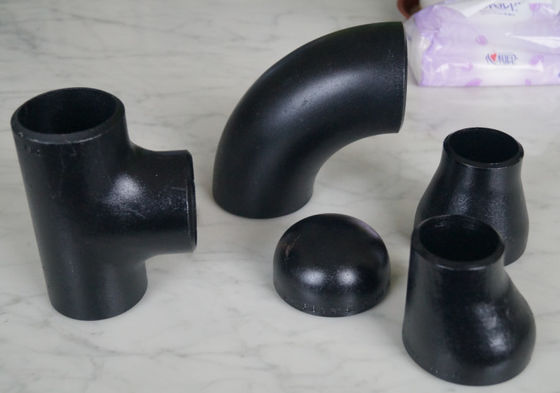

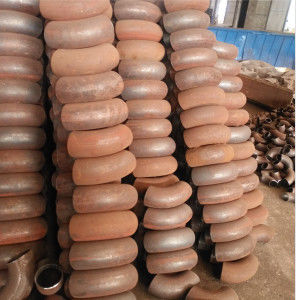

ตามรูปทรง มีศอกตรงและศอกลด
ขึ้นอยู่กับมุม ปกติมีข้อศอก 45 องศา 90 องศา และ 180 องศา
ตามรัศมี จะมีรัศมียาว ( 1.5D) และศอกรัศมีสั้น (1D)
สำหรับการเชื่อมต่อพวกเขาสามารถแบ่งออกเป็น ข้อศอกเชื่อมซ็อกเก็ต, ก้นเชื่อมข้อศอกและ ข้อศอกเกลียว.

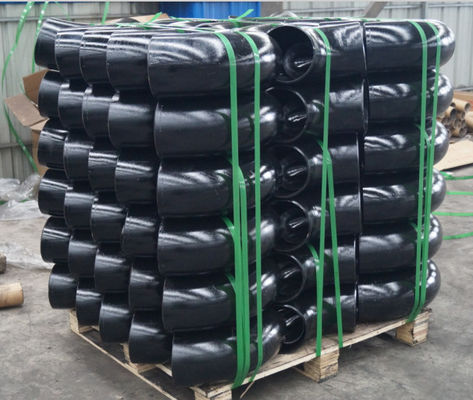

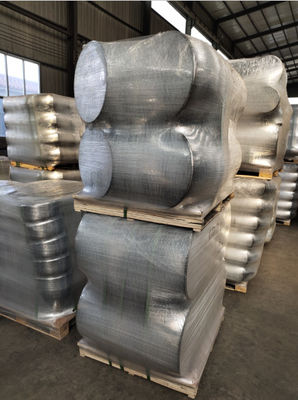

เราทำเครื่องหมายฟิตติ้งเชื่อมประสานเหล็กกล้าคาร์บอนทั้งหมดด้วยชื่อ เกรด หมายเลขความร้อน ขนาด มาตรฐาน และความหนาตามกำหนดการหลังจากเสร็จสิ้นการระเบิด ทาสี และทำเครื่องหมายข้อศอก 90 องศา ASTM A234 WPB พนักงานของเราห่อด้วยโฟมพลาสติกและบรรจุลงในกล่องไม้หรือพาเลท
มีการติดป้ายฉลากที่ชัดเจนที่ด้านนอกของบรรจุภัณฑ์เพื่อให้ระบุปริมาณและรหัสผลิตภัณฑ์ได้ง่าย โดยต้องระมัดระวังเป็นพิเศษระหว่างการใช้งานและการขนส่ง
| กรมอุทยานฯ | OD NS |
90° ลองราด ศูนย์สู่จุดจบ NS |
45° ลองราด ศูนย์สู่จุดจบ NS |
90° 3D ศูนย์สู่จุดจบ NS |
45° 3D ศูนย์สู่จุดจบ NS |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | พ.ศ. 2372 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | พ.ศ. 2372 | 759 | 3658 | 1516 |
เหล็กกล้าคาร์บอนข้อศอก 45 องศาและเหล็กกล้าคาร์บอน 90 องศาข้อศอกขนาดอยู่ในหน่วยมิลลิเมตร เว้นแต่จะระบุไว้เป็นอย่างอื่นลูกค้าต้องระบุความหนาของผนัง (t)
ความคลาดเคลื่อนมิติของข้อศอกเชื่อมชน - 45° และ 90° - LR และ 3D - ASME B16.9
| ขนาดท่อที่กำหนด | 1/2 ถึง 2.1/2 | 3 ถึง 3.1/2 | 4 | 5 ถึง 8 |
| เส้นผ่านศูนย์กลางภายนอก ที่ เบเวล (ดี) |
+ 1.6 - 0.8 |
1.6 | 1.6 | + 2.4 - 1.6 |
| เส้นผ่านศูนย์กลางภายในที่ปลาย | 0.8 | 1.6 | 1.6 | 1.6 |
| ศูนย์ถึงจุดสิ้นสุด LR (A/B) | 2 | 2 | 2 | 2 |
| ศูนย์สู่จุดสิ้นสุด 3D (A/B) | 3 | 3 | 3 | 3 |
| ขนาดท่อที่กำหนด | 10 ถึง 18 | 20 ถึง 24 | 26 ถึง 30 | 32 ถึง 48 |
| เส้นผ่านศูนย์กลางภายนอก ที่ เบเวล (ดี) |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| เส้นผ่านศูนย์กลางภายในที่ปลาย | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| ศูนย์ถึงจุดสิ้นสุด LR (A/B) | 2 | 2 | 3 | 5 |
| ศูนย์สู่จุดสิ้นสุด 3D (A/B) | 3 | 3 | 6 | 6 |
| ความหนาของผนัง (t) | ไม่น้อยกว่า 87.5% ของความหนาของผนังที่กำหนด |
|||
ขนาดข้อศอก ASTM A234 WPB
มาตรฐาน: ASME B16.9, SH3408, HG/T21635 / 21631, SY/T0510
เส้นผ่านศูนย์กลาง: DN20 ถึง DN1500/3/4” ถึง 60”
กำหนดการ: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
รัศมี: รัศมีสั้น (SR) และรัศมียาว (LR)
ชนิด: ไม่มีรอยต่อและรอย
พื้นผิว: ไพรเมอร์สีดำ, กัลวาไนซ์
ผู้ติดต่อ: Miss. Mandy Liu
โทร: 0086 18903173335
แฟกซ์: 86-0317-6853077-6723871
