รายละเอียดสินค้า:
|
| เหล็กกล้าคาร์บอน: | A234WPB | เหล็กกล้า SS: | 304L ,316L |
|---|---|---|---|
| พิมพ์: | เท่ากับ ลด | ระดับ: | 90 ° |
| การเคลือบผิว: | น้ำมันป้องกันสนิม , Black Painting | ||
| แสงสูง: | A234WPB เหล็กกล้าคาร์บอนเท่ากับ Tee 3 '',ASTM A234 110mm เท่ากับ tee,ANSI B16.9 10'' สังกะสีลด tee |
||

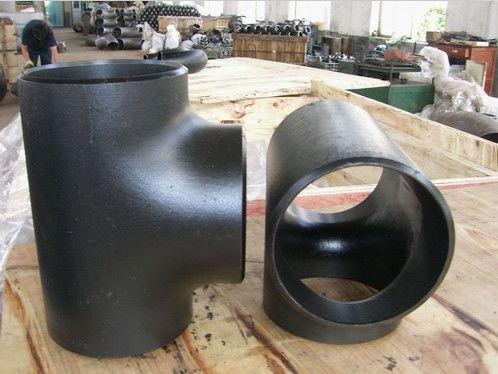

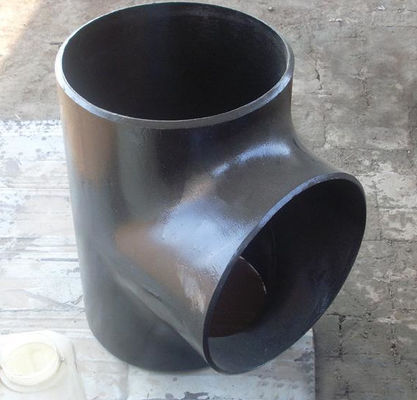

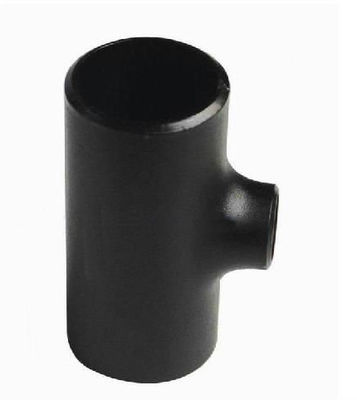

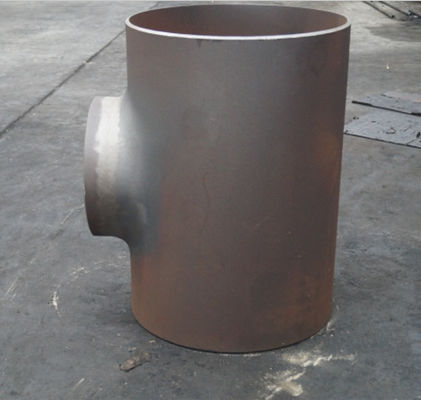

ทีรีดิวซ์คือข้อต่อท่อรูปตัว T ที่มีช่องทางออกสองทางที่ตัดที่ 90 องศาจนสุดแนวเสื้อยืดเหล่านี้สามารถเข้าถึงได้ด้วยขนาดเต้ารับที่แตกต่างกันในASME B16.9 ลด Tee ค่าประมาณพอร์ตของสาขานั้นน้อยกว่าพอร์ตอื่นๆ ของการรัน ทีทีลดสแตนเลสอาจเป็นประเภทของข้อต่อท่อที่มีการวัดพอร์ตสาขาน้อยกว่าพอร์ตของการรันข้อต่อท่อประเภทนี้สามารถพิจารณาการวัดที่ลดลงจากพอร์ตการทำงานหนึ่งไปยังอีกพอร์ตหนึ่ง
| ขนาดท่อที่กำหนด | เส้นผ่านศูนย์กลางภายนอก ที่มุมเอียง |
ศูนย์-to-End | |||
|---|---|---|---|---|---|
| วิ่ง | เอาท์เล็ท | วิ่ง | เอาท์เล็ท | วิ่ง (ค) | เอาท์เล็ท (NS) |
| 1/2" | 1/4" 3/8" |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4" | 3/8" 1/2" |
26.7 | 17.3 21.3 |
29 | 29 |
| 1" | 1/2" 3/4" |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4" | 1/2" 3/4" 1" |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2" | 1/2" 3/4" 1" 1 1/4" |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2" | 3/4" 1" 1 1/4" 1 1/2" |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2" | 1" 1 1/4" 1 1/2" 2" |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3" | 1 1/4" 1 1/2" 2" 2 1/2" |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2" | 1 1/2" 2" 2 1/2" 3" |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4" | 1 1/2" 2" 2 1/2" 3" 3 1/2" |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5" | 2" 2 1/2" 3" 3 1/2" 4" |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6" | 2 1/2" 3" 3 1/2" 4" 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8" | 3 1/2" 4" 5" 6" |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10" | 4" 5" 6" 8" |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12" | 5" 6" 8" 10" |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14" | 6" 8" 10" 12" |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16" | 6" 8" 10" 12" 14" |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18" | 8" 10" 12" 14" 16" |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20" | 8" 10" 12" 14" 16" 18" |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22" | 10" 12" 14" 16" 18" 20" |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24" | 10" 12" 14" 16" 18" 20" 22" |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
ขนาดเป็นมิลลิเมตร
ที่มา : ASME B16.9 – 2018
