รายละเอียดสินค้า:
|
| เหล็กกล้าคาร์บอน: | A234WPB | เหล็กกล้า SS: | 304L ,316L |
|---|---|---|---|
| พิมพ์: | เท่ากับ ลด | ระดับ: | --- |
| การเคลือบผิว: | น้ำมันป้องกันสนิม , Black Painting | ||

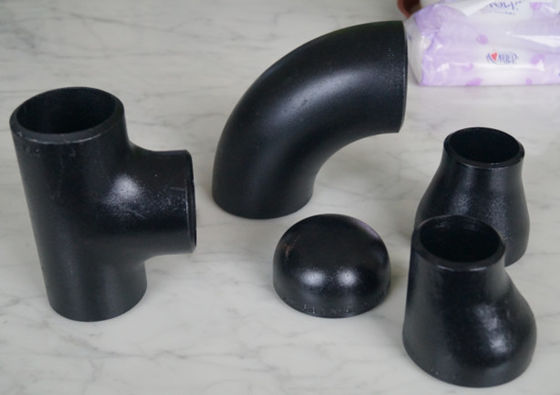

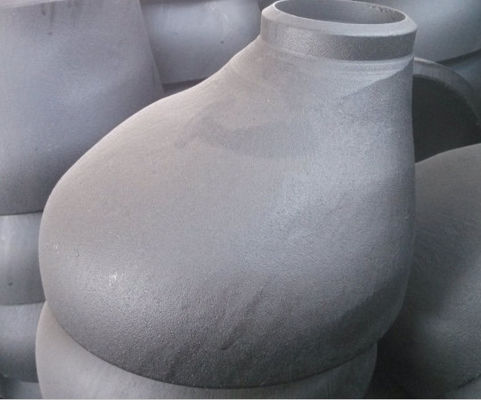

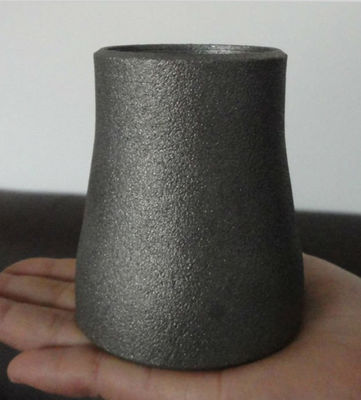

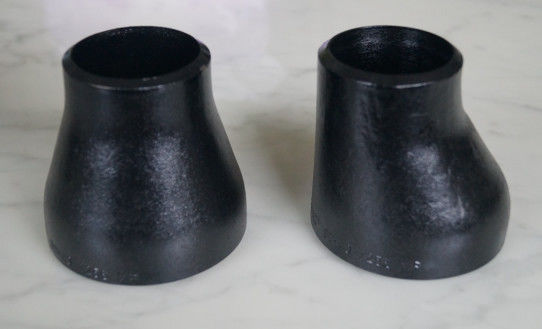

| แสงสูง: | A234 WPB CON ECC ลด,ANSI B16.9 ASTM A234 ลด,1/2 นิ้วถึง 80 นิ้ว CON ลด |
||
ข้อกำหนดสำหรับ ASME B16.9 เป็นมาตรฐานที่ครอบคลุมฟิตติ้งเหล็กดัดที่ผลิตโดยโรงงานเช่น ฟิตติ้งลด.มาตรฐานนี้ครอบคลุมพารามิเตอร์ต่างๆ เช่น ขนาดโดยรวม พิกัด ความคลาดเคลื่อน การทดสอบ และเครื่องหมายสำหรับทั้งเหล็กกล้าคาร์บอนดัดและข้อต่อบั้นท้ายที่ทำจากเหล็กกล้าอัลลอยช่วงขนาดของลด En 10253 2ครอบคลุมในข้อกำหนดนี้มีตั้งแต่ NPS ½นิ้วถึง 48 นิ้วช่วงขนาดสำหรับทั้งแบบไร้รอยต่อและแบบเชื่อมAnsi B16.9 ลดจะแตกต่างกันเพื่อระบุช่วงขนาดสำหรับไร้รอยต่อAsme B16.9 ลดขนาด สูงถึง 24 นิ้วในขณะที่เชื่อม Asme B16 9 ลดขนาด มีขนาดให้เลือกตั้งแต่ 8 นิ้ว ถึง 36 นิ้ว
| รหัส RCD REISO | Ø บิ๊ก | Ø เล็ก | ความสูง H มม. | น้ำหนักตามทฤษฎีKG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | ความหนา S mm | DN | d mm | ความหนา s mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1″1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1″1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2″1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1″1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1″1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2″1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1″1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2″1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2″1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2″1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 น. |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
| ขนาดท่อที่กำหนด | 1/2 ถึง 2.1/2 | 3 ถึง 3.1/2 | 4 | 5 ถึง 8 |
| เส้นผ่านศูนย์กลางภายนอก ที่ เบเวล (ดี) |
+ 1.6 – 0.8 |
1.6 | 1.6 | + 2.4 – 1.6 |
| เส้นผ่านศูนย์กลางภายในที่ปลาย | 0.8 | 1.6 | 1.6 | 1.6 |
| ความยาวโดยรวม (H) | 2 | 2 | 2 | 2 |
| ขนาดท่อที่กำหนด | 10 ถึง 18 | 20 ถึง 24 | 26 ถึง 30 | 32 ถึง 48 |
| เส้นผ่านศูนย์กลางภายนอก ที่ เบเวล (ดี) |
+ 4 – 3.2 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
| เส้นผ่านศูนย์กลางภายในที่ปลาย | 3.2 | 4.8 | + 6.4 – 4.8 |
+ 6.4 – 4.8 |
| ความยาวโดยรวม (H) | 2 | 2 | 5 | 5 |
| ความหนาของผนัง (t) | ไม่น้อยกว่า 87.5% ของความหนาของผนังที่กำหนด | |||
