รายละเอียดสินค้า:
|

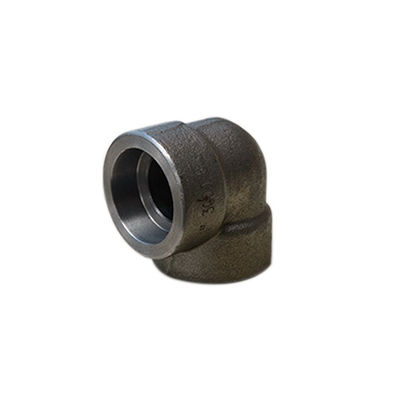

| สินค้า: | ข้อศอกเหล็กหลอม ASME B16.11 3000LB | วัสดุ: | ASTM A105; มาตรฐาน ASTM A105; A182 F304; A182 F304; F304L; F30 |
|---|---|---|---|
| ประเภทข้อต่อ: | Threaded; เกลียว; Socket weld เชื่อมซ็อกเก็ต | ความดัน: | 2000 ปอนด์; 3000LB; 6000LB; 9000LB |
| ประเภท: | 90 องศา, 45 องศา, | Technics: | หล่อ, ฟอร์จ |
| แสงสูง: | ข้อศอกเหล็กหลอม 45DEG,ข้อศอกเหล็กดัด 90DEG,ข้อศอก 3000LB ASME B16.11 |
||
Buttweld เป็นหนึ่งในรูปแบบการเชื่อมที่พบบ่อยที่สุดในข้อต่อท่อก้นเชื่อมช่วยให้สามารถติดตั้งอุปกรณ์เชื่อมได้ทำให้มีการเชื่อมต่อที่แน่นแฟ้นยิ่งขึ้นข้อต่อเกลียวมีประโยชน์ในกรณีที่ไม่สามารถทำการเชื่อมหรือไม่ต้องการได้มักจะมีท่อทำเกลียวและอุปกรณ์มีเกลียวตัวเมียมีคลาสที่ระบุความจุแรงดันของผลิตภัณฑ์ใดๆทั้งสองติดตั้งด้วยความช่วยเหลือของเธรดชั้น 3000เป็นระดับความกดอากาศสูงดังนั้นความแตกต่างระหว่างข้อต่อเกลียวและข้อต่อแบบเกลียวระดับ 3000 คือเกลียวจริงๆ
รายละเอียดสินค้า:
| ขนาดท่อที่กำหนด | ศูนย์ปลายศอก ตี๋ ข้าม A | ศูนย์ถึงปลายข้อศอก45ºC | เส้นผ่านศูนย์กลางภายนอกของแถบ H | ความหนาของผนังขั้นต่ำ G | ความยาวของเกลียว Min | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | บี | หลี่2 | |
| 1/8 | 13/16 | 13/16 | 31/32 | 11/16 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | 13/16 | 31/32 | 1-1/8 | 11/16 | 3/4 | 7/8 | 7/8 | 1 | 1-5/16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1/8 | 1-5/16 | 3/4 | 7/8 | 1 | 1 | 1-5/16 | 1-1/2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1/8 | 1-5/16 | 1-1/2 | 7/8 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | .125 | .161 | .321 | .43 | .5337 |
| 3/4 | 1-5/16 | 1-1/2 | 1-3/4 | 1 | 1-1/8 | 1-5/16 | 1-1/2 | 1-13/16 | 2-3/16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1/2 | 1-3/4 | 2 | 1-1/8 | 1-5/16 | 1-3/8 | 1-13/16 | 2-3/16 | 2-7/16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1/4 | 1-3/4 | 2 | 2-3/8 | 1-15/16 | 1-3/8 | 1-11/16 | 2-3/16 | 2-7/16 | 2-31/32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1/2 | 2 | 2-3/8 | 2-1 / 2 | 1-3/8 | 1-11/16 | 1-23/32 | 2-7/16 | 2-31/32 | 3-5/16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3/8 | 2-1 / 2 | 3-3/4 | 1-11/16 | 1-23/32 | 2-1/16 | 2-31/32 | 3-5/16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1 / 2 | 3 | 3-1/4 | 3-3/4 | 2-1/16 | 2-1/16 | 2-1 / 2 | 3-5/8 | 4 | 4 | .221 | .301 | .602 | .932 | 1.138 |
| 3 | 3-3/8 | 3-3/4 | 4-3/16 | 2-1 / 2 | 2-1 / 2 | 3-1/8 | 4-5/16 | 4-3/4 | 4-3/4 | .236 | .327 | .655 | 1.016 | 1.200 |
| 4 | 3-3/16 | 4-1 / 2 | 4-1 / 2 | 3-1/8 | 3-1/8 | 3-1/8 | 5-3/4 | 5 | 6 | .258 | .368 | .735 | 1.094 | 1.300 |
| คำอธิบาย | การกำหนดชั้นเรียน | ||
| ชั้น 3000 | ชั้น 6000 | ชั้น 9000 | |
| ข้องอ 45 และ 90 องศา ประเดิม, ไม้กางเขน, ข้อต่อ, ครึ่งข้อต่อ, ฝาท้ายหรือฝาท่อ |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| ขนาดท่อ โดยความหนาของผนัง |
มาตรา 80 / XS | SCH 160 | XXS |
