รายละเอียดสินค้า:
|
| ประเภท: | WN FLANGE, SO FLANGE, BLIND FLANGE, SW FLANGE, หน้าแปลนเพลท, LAP JOINT FLANGE | มาตรฐาน: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA คลาส D, DIN, EN1092-1 |
|---|---|---|---|
| การรักษาพื้นผิว: | ภาพวาดสีดำ, ภาพวาดสีเหลือง, สังกะสี, น้ำมันป้องกันสนิม | ซีลหน้าแปลน: | ใบหน้ายก (RF), ใบหน้าแบน (FF), ประเภทข้อต่อวงแหวน (RTJ) |
| บรรจุภัณฑ์: | กล่องไม้อัด / พาเลทที่คุ้มค่า | ระยะราคา: | FOB, CIF, CFR |
| ระยะเวลาการผลิต: | น้อยกว่า 60 ตันภายใน 30 วัน มากกว่า 60 ตัน 50 วัน | ใบรับรอง: | PED, ISO |
| วัสดุ: | สแตนเลส SS316/L SS304/L | ขนาด: | 1/2" ถึง 80", 0.5 นิ้ว ถึง 80 นิ้ว |
| แสงสูง: | หน้าแปลน CT20 เหล็กกล้าคาร์บอน,หน้าแปลน CT20 GOST 33259,16MN TYPE 11 WN หน้าแปลนจาน |
||

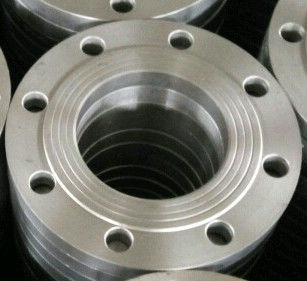

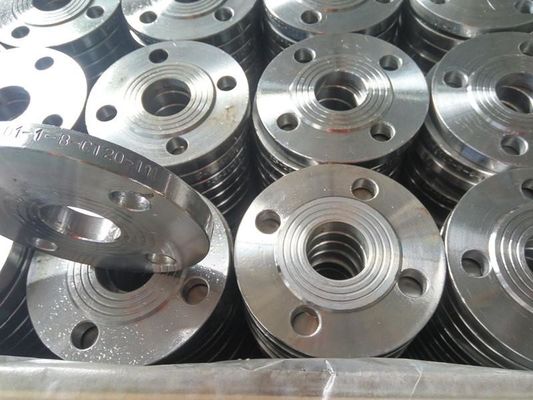

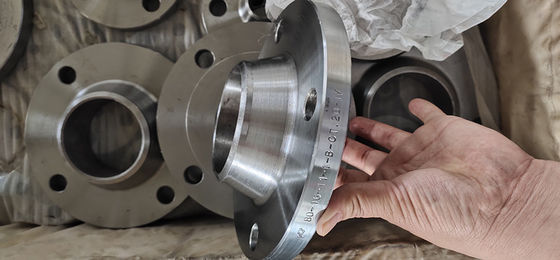

เหล็กกล้าคาร์บอน CT20 หน้าแปลน GOST33259 TYPE01 หน้าแปลนจาน 16MN GOST33258 TYPE11 WN
หน้าแปลน Gost เป็นระบบหน้าแปลนจากรัสเซีย ได้แก่ หน้าแปลนจาน (GOST12820-80), หน้าแปลนตาบอด (GOST12836-67), หน้าแปลนคอเชื่อม (GOST12821-80), หน้าแปลนเชื่อมก้นเหล็ก GOST12821-80 เป็นต้น, ขนาดตั้งแต่ DN15 ถึง DN1600, หน้าแปลนจาน, หน้าแปลนคอเชื่อม, สลิปบนหน้าแปลนแผ่นเชื่อม
ชนิด: หน้าแปลนจาน, หน้าแปลนตาบอด, หน้าแปลนคอเชื่อม, หน้าแปลนเชื่อมก้นเหล็ก
วัสดุ: เหล็กกล้าคาร์บอน: A105, SS400, SF440 RST37.2, S235JRG2, P250GH, C22.8 สแตนเลส: F304 F304L F316 F316L 316Ti ทองแดงเป็นต้น
มาตรฐาน: หน้าแปลนจาน (GOST12820-80), หน้าแปลนตาบอด (GOST12836-67);ข้อต่อคอเชื่อม (GOST12821-80);หน้าแปลนเชื่อมก้นเหล็ก GOST33259 Type01/ Type11
ขนาด: DN15-DN1200
ความดัน: PN6Mpa, PN10Mpa, PN16Mpa, PN25Mpa, PN40Mpa, PN64Mpa, PN100Mpa, PN160 Mpa

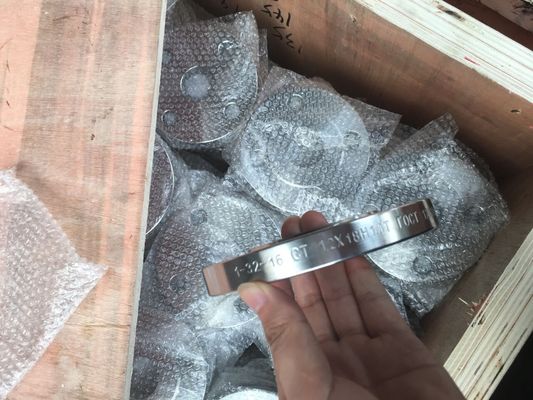

การบรรจุ: ไม่มีไม้อัดรมควันหรือรมควัน/พาเลทไม้หรือกล่อง
การรักษาพื้นผิว: น้ำมันป้องกันสนิม, สีป้องกันสนิมใส / เหลือง / ดำ, สังกะสี, ชุบสังกะสีแบบจุ่มร้อน
E-Catalog: มีจำหน่าย กรุณาเยี่ยมชมแคตตาล็อกของ flange
การใช้งาน: แหล่งน้ำมัน นอกชายฝั่ง ระบบน้ำ การต่อเรือ ก๊าซธรรมชาติ พลังงานไฟฟ้า โครงการท่อ ฯลฯ
| ข้อมูลจำเพาะ | GOST ครีบ |
|---|---|
| มาตรฐานหน้าแปลน GOST | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges |
| ASME B16.5 GOST ช่วงขนาดหน้าแปลน | 1/2" (15 NB) ถึง 48" (1200NB) DN10~DN5000 |
| มาตรฐานหน้าแปลน GOST DIN | 6 บาร์ 10 บาร์ 16 บาร์ 25 บาร์ 40 บาร์ / PN6 PN10 PN16 PN25 PN40, PN64 |
| มาตรฐานหน้าแปลน GOST ANSI | คลาส 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| มาตรฐานหน้าแปลน GOST UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| มาตรฐานหน้าแปลน GOST EN | 6Bar 10Bar 16Bar 25Bar 40Bar |
| มาตรฐานหน้าแปลน GOST GOST | 5K, 10K, 16K 20K, 30K, 40K, 63K |
| ประเภทหลัก | ฟอร์จ / เกลียว / เมา / จาน |
| วัสดุรองรับหน้าแปลน | ปะเก็น, ข้อต่อวงแหวน, สลักเกลียว Flange |
| GOST Flanges ที่พบบ่อยที่สุด |
|
| ประเภทการเชื่อมต่อ/ ประเภทหน้าแปลน | ใบหน้าที่ยกขึ้น (RF), ข้อต่อแบบวงแหวน (RTJ), ใบหน้าแบน (FF), ตัวผู้-ตัวเมียขนาดใหญ่ (LMF), ใบหน้าข้อต่อรอบตัก (LJF), ตัวผู้-ตัวเมียขนาดเล็ก (SMF), ลิ้นเล็ก, ลิ้นขนาดใหญ่ & ร่องลิ้น , , Groove |
| ใบรับรองการทดสอบหน้าแปลนท่อ GOST | EN 10204/3.1B ใบรับรองวัตถุดิบ รายงานผลการทดสอบการถ่ายภาพด้วยรังสี 100% รายงานการตรวจสอบบุคคลที่สาม ฯลฯ |
| เทคนิคการผลิต |
|
| ออกแบบพิเศษ |
ตามรูปวาดของคุณ AS, ANSI, BS, DIN และ GOST GOST หน้าแปลนเกลียว, หน้าแปลน Socketweld, หน้าแปลนแบบสวม, หน้าแปลนตาบอด, หน้าแปลนคอเชื่อม |
| ผู้ผลิตเฉพาะของ |
|
| ทดสอบ | เครื่องทดสอบอุทกสถิต, สเปกโตรกราฟอ่านตรง, เครื่องตรวจจับข้อบกพร่อง trasonic, เครื่องตรวจจับเอ็กซ์เรย์, เครื่องตรวจจับอนุภาคแม่เหล็ก |
| อุปกรณ์ | เครื่องดัด, เครื่องกด, เครื่องบากไฟฟ้า, เครื่องดัน, เครื่องพ่นทราย ฯลฯ |
| แหล่งกำเนิด | ยุโรปตะวันตก /อินเดีย / อเมริกา / ญี่ปุ่น / เกาหลี |
| GOST 12815 มาตรฐานครีบ |
ANSI DIN, GOST, GOST, UNI, BS, AS2129, AWWA, EN, GOST, NFE เป็นต้น
|
| ตลาดและอุตสาหกรรมหลักสำหรับ GOST Flange |
|
| ส่งออกไปยัง | อินโดนีเซีย ไอร์แลนด์ ยูเครน สิงคโปร์ ซาอุดีอาระเบีย แคนาดา เปรู ดูไบ บราซิล อิหร่าน เกาหลี สหรัฐอเมริกา อินเดีย อียิปต์ ไทย สเปน โอมาน ฯลฯ |
| GOST 12815 การประยุกต์ใช้ครีบ |
|
ขนาดและมวลของหน้าแปลน GOST 33259 PN0.6MPa
|
Давление PN = 0.6 МПа (6 кгс/см²)
|
|||||||
|
ไนเมนโนวานิเย่
|
ดี ม่อม
|
D1, มอม
|
dв, мм
|
ข, mm
|
d, mm
|
จาก, ชต.
|
มาสซา, ก.
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)
|
80
|
55
|
19
|
10
|
11
|
4
|
0.33
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)
|
90
|
65
|
26
|
12
|
0.53
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)
|
100
|
75
|
33
|
12
|
0,64
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)
|
120
|
90
|
39
|
13
|
14
|
1,01
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)
|
130
|
100
|
46
|
13
|
1,21
|
||
|
ฟลันเนต плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)
|
140
|
110
|
59
|
13
|
1,33
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)
|
160
|
130
|
78
|
13
|
1,63
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)
|
185
|
150
|
91
|
15
|
18
|
2,44
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)
|
205
|
170
|
110
|
15
|
2,85
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)
|
235
|
200
|
135
|
17
|
8
|
3,88
|
|
|
ฟลันเนต плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)
|
260
|
225
|
161
|
17
|
4,39
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)
|
315
|
280
|
222
|
19
|
5,89
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)
|
370
|
335
|
273
|
20
|
12
|
7,67
|
|
|
ฟลันเนต плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)
|
435
|
395
|
325
|
20
|
22
|
10,28
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)
|
485
|
445
|
377
|
22
|
12,58
|
||
|
ฟลันเนต плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)
|
535
|
495
|
426
|
24
|
16
|
15.2
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)
|
640
|
600
|
530
|
25
|
19,72
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)
|
755
|
705
|
630
|
25
|
26
|
20
|
26,24
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)
|
975
|
920
|
820
|
27
|
30
|
24
|
46,14
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)
|
1 175
|
1 120
|
1 020
|
31
|
28
|
64,36
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)
|
1 400
|
1 340
|
1 220
|
34
|
33
|
32
|
99,03
|
