รายละเอียดสินค้า:
|
| มาตรฐาน: | JIS B2220, DIN, ANSI B16.5, BS4504 | ขนาด: | 1/2 "-60" |
|---|---|---|---|
| วัสดุ: | WPB A234, ASTM/ASME A403 WP 304-304L 3016-316L | DIN: | DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, |
| การใช้: | น้ำมันก๊าซ | ทาสี: | น้ำมันกันสนิม ดำ เหลือง |
| การบรรจุ: | ลังไม้พาเลทหรือตามที่ลูกค้าร้องขอ | ||
| แสงสูง: | SS400 หน้าแปลนเชื่อมจานสีเหลือง,SOP 5K 10K หน้าแปลนเชื่อมจาน,25K JIS B2220 72 "หน้าแปลน DIN2573 |
||

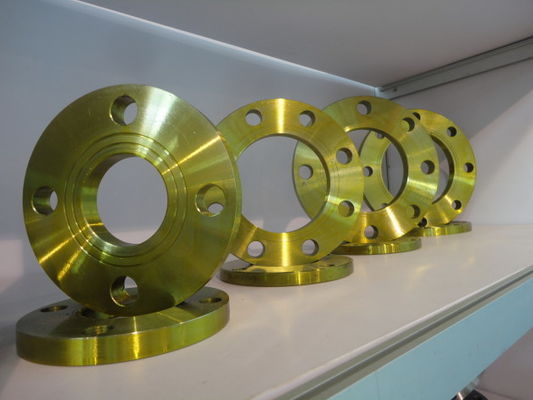

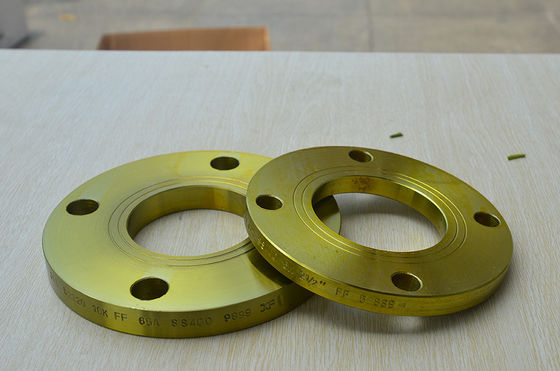

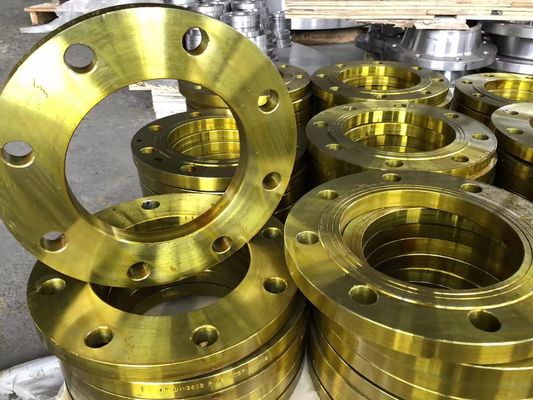

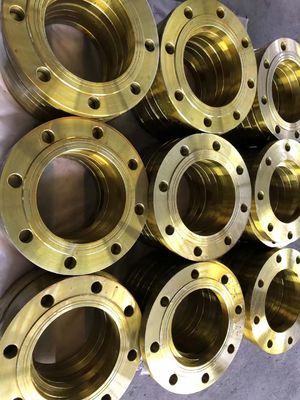

JIS B2220 SOP 5K 10K 25K SS400 สีเหลืองจานเชื่อมหน้าแปลน
หน้าแปลนหน้าแบนมีพื้นผิวปะเก็นในระนาบเดียวกับหน้าวงกลมโบลต์การใช้งานโดยใช้หน้าแปลนแบบแบนมักเป็นการใช้งานที่หน้าแปลนผสมพันธุ์หรือข้อต่อแบบหน้าแปลนทำมาจากการหล่อ
ครีบหน้าแบนจะไม่ถูกยึดเข้ากับหน้าแปลนที่ยกขึ้นASME B31.1 กล่าวว่าเมื่อเชื่อมต่อหน้าแปลนเหล็กหล่อหน้าแบนกับหน้าแปลนเหล็กคาร์บอน หน้ายกบนหน้าแปลนเหล็กคาร์บอนจะต้องถูกถอดออก และต้องใช้ปะเก็นแบบเต็มหน้าเพื่อป้องกันไม่ให้หน้าแปลนเหล็กหล่อบางและบางไม่เด้งเข้าไปในช่องว่างที่เกิดจากการยกหน้าของหน้าแปลนเหล็กคาร์บอน
หน้าแปลนจานมีความแตกต่างกันโดยมีสลิปบนหน้าแปลนที่ไม่มีคอสำหรับการสัมผัสกับข้อต่อ โดยปกติแล้วจะมีหน้าแปลน JIS และหน้าแปลน DIN ใน ANSI ระบบหน้าแปลน ASME ซึ่งมีหน้าแปลนประเภทนี้
“JIS” ย่อมาจาก Japanese Industrial Standard และเผยแพร่โดย Japanese Standards Association (JSA) ซึ่งเทียบเท่ากับ ANSI ในสหรัฐอเมริกาจัดทำและปรับปรุงโดยคณะกรรมการมาตรฐานผลิตภัณฑ์อุตสาหกรรมของญี่ปุ่น (JISC)เช่นเดียวกับ JSA ถึง ANSI JISC นั้นคล้ายคลึงกับ American Society of Mechanical Engineers (ASME)
มาตรฐานอุตสาหกรรมของญี่ปุ่นเป็นอีกทางเลือกหนึ่งสำหรับขนาดเมตริกมีให้ในคลาสแรงดัน JIS5K, JIS10K, JIS15K และ JISK20K เราสามารถนำเสนอคอแบบสวม แบบตาบอด และแบบเชื่อมได้ในรูปแบบหน้ายกหรือหน้าแบนโดยทั่วไปแล้วจะทำจาก 316/L หรือ A105 แต่ตามปกติ โลหะผสมทั้งหมดก็มีให้เช่นกัน!
ข้อกำหนดของหน้าแปลน JIS เหมือนกับหน้าแปลน DIN / เมตริก ให้การกำหนดค่าการเชื่อมแบบลื่นที่หลากหลายขึ้นเล็กน้อย เพื่อวัตถุประสงค์ในการจำกัดพื้นที่และความเหมาะสมสำหรับอุปกรณ์ท่อที่มีอยู่ตัวอย่างเช่น ลูกค้าสามารถขอสลิปออนโดยมีหรือไม่มีฮับเป็นมาตรฐาน หรือแม้แต่หน้าแปลนประเภทแหวน และทั้งหมดนี้อยู่ในข้อกำหนด B2220 เดียวกัน
ครีบ JIS มักพบในอุปกรณ์แรงดันส่งออกและชุดประกอบท่อจากประเทศญี่ปุ่นเรือขนาดใหญ่และเรือเดินทะเลจำนวนมากที่เดินทางผ่านน่านน้ำสากลและให้บริการขอบมหาสมุทรแปซิฟิกจะใช้อุปกรณ์ที่ผลิตตามมาตรฐานนี้ เนื่องจากมีชิ้นส่วนและการบริการสำหรับข้อกำหนดนี้อย่างกว้างขวาง
| ข้อมูลจำเพาะ (ฉบับล่าสุด) | ประเภทรายการ | ระดับความดัน | ช่วงขนาด |
| ASME/ANSI B16.5 | ตาบอด, คอเชื่อม, สลิปออน, ซ็อกเก็ตเชื่อม, ข้อต่อเกลียวและตัก | 150 ถึง 2500LBS | 26" ถึง 60" |
| 150 ถึง 1500LBS | 26" ถึง 48" | ||
| ASME/ANSI B16.47 | Orifice Flanges (คอเชื่อม, สลิปออน, เกลียว) | 75 ถึง 300LBS | 1/2" ถึง 12" |
| 400, 600LBS | 26" ถึง 60" | ||
| 900LBS | 26" ถึง 48" | ||
| ASME/ANSI B16.36 | Orifice Flanges (คอเชื่อม, สลิปออน, เกลียว) | 300 ถึง 2500LBS | 1" ถึง 12" |
| EN 1092-1 / DIN / BS 4504 ครีบ | 01 (จานจานหลวม), 02 (จานจานหลวมสำหรับประเภท 32—37), 04 (จานจานหลวมสำหรับประเภท 34), 05 (จานปิดจาน), 11 (หน้าแปลนคอเชื่อม), 12 (หน้าแปลนจานสวมหัว) , 13 (ฮับ | PN2.5 ถึง PN16 | 10 มม. ถึง 1800 มม. |
| PN25 | 10 มม. ถึง 1,000 มม. | ||
| PN40 | 10 มม. ถึง 600 มม. | ||
| PN63 | 10 มม. ถึง 400 มม. | ||
| PN100 | 10 มม. ถึง 350 มม. | ||
| PN160, PN250 | 10 มม. ถึง 300 มม | ||
| PN320 | 10 มม. ถึง 250 มม. | ||
| PN400 | 10 มม. ถึง 200 มม | ||
| BS 10 | หน้าแปลนคอบอด สลิปออน และคอเชื่อม | ตาราง-A, D, E, F, H, J, K, R, S, T | 15 มม. ถึง 600 มม. |
| ASME/ANSI B16.9/MSS SP-43 | Stub end -Type:A, B, C (แบบสั้น) | S10, S40, S80 | ½” ถึง 24” |
