รายละเอียดสินค้า:
|
| ประเภท: | BS 10 ครีบ | ขนาด: | ½” (15 NB) ถึง 48” (1200NB) |
|---|---|---|---|
| BS: | BS4504 , BS4504, BS1560, BS10 | การเคลือบ/การรักษาพื้นผิว: | สีกันสนิม, สีน้ำมันดำ, เหลืองใส, ชุบสังกะสี, จุ่มเย็นและชุบสังกะสี |
| ประเภทหน้าแปลน: | ใบหน้าแบน (FF), ใบหน้ายก (RF), ข้อต่อวงแหวน (RJT) | วัสดุ: | เหล็กกล้าคาร์บอน P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H |
| การใช้งาน/แอพพลิเคชั่น: | แหล่งน้ำมัน นอกชายฝั่ง ระบบน้ำ การต่อเรือ ก๊าซธรรมชาติ พลังงานไฟฟ้า โครงการท่อ ฯลฯ | ||
| แสงสูง: | หน้าแปลน BS10 หน้าแบน,ASME B16.47 bs10 ตาราง e หน้าแปลน,B16.5 BS10 หน้าแปลนจานท่อ |
||

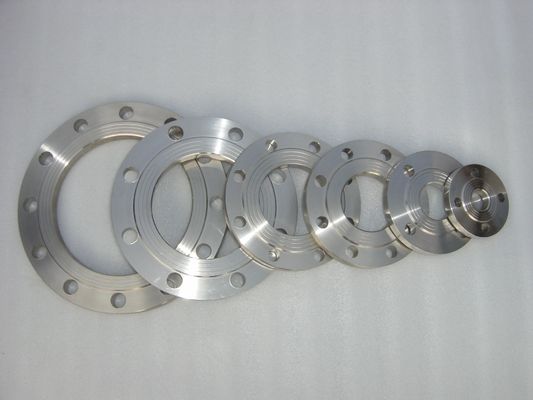

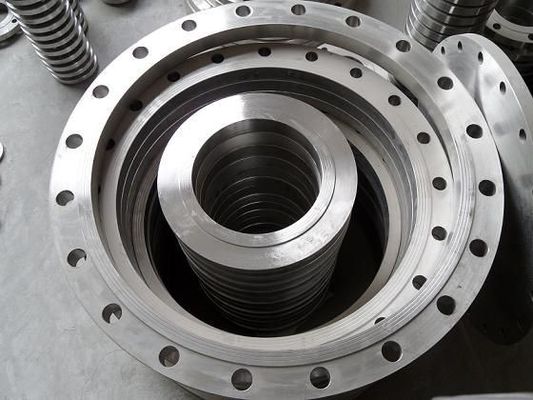

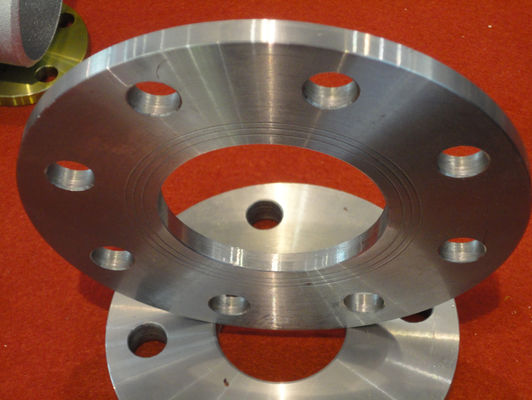

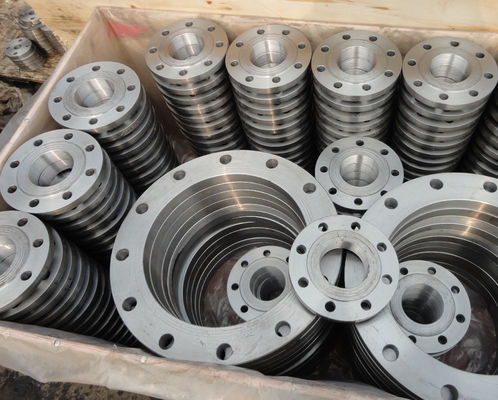

หน้าแปลน BS 10 หน้าแบน, ASME B16.47/ANSI B16.5 BS 10 ครีบ, BS 10 หน้าแปลนจาน
BS 4504 ครีบ
BS 4504 ขนาดครีบ
BS 4504 มาตรฐานครีบ
คล้ายกับมาตรฐาน DIN และ JIS ระดับความดันสำหรับ bs 4504 pn16 ครีบมีตั้งแต่คลาส 150 ถึงคลาส 2500 ในกรณีที่ต้องการคุณสมบัติต้านทานการกัดกร่อนเพิ่มเติม ผู้ซื้ออาจสั่งทำการรักษาพื้นผิวของครีบเหล่านี้พื้นผิวที่ได้รับความนิยมบางส่วน ได้แก่ การชุบสังกะสีแบบจุ่มร้อน การเคลือบป้องกันสนิมและการเคลือบสังกะสีโดยทั่วไปการรักษาพื้นผิวของBS 4504 PN16 ครีบ สู่กระบวนการชุบกัลวาไนซ์แบบจุ่มร้อนให้ผลลัพธ์ที่ดีกว่ามากในแง่ของอายุขัย ประสิทธิภาพ และคุณสมบัติต้านทานการกัดกร่อน
สารบัญ
| BS 4504 แผนภูมิขนาดครีบ | 1/2″ (15 NB) ถึง 48″ (1200NB) DN10~DN5000 |
|---|---|
| BS 4504 มาตรฐานครีบ | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar |
| BS 4504 ระดับความดันครีบ ANSI | คลาส 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| BS 4504 การคำนวณแรงดันครีบใน DIN | 6 บาร์ 10 บาร์ 16 บาร์ 25 บาร์ 40 บาร์ / PN6 PN10 PN16 PN25 PN40, PN64 |
| JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K |
| ใบรับรองการทดสอบ | EN 10204/3.1B ใบรับรองวัตถุดิบ รายงานผลการทดสอบการถ่ายภาพด้วยรังสี 100% รายงานการตรวจสอบบุคคลที่สาม ฯลฯ |
| การเคลือบผิว | สีน้ำมันสีดำ, สีป้องกันสนิม, ชุบสังกะสี, สีเหลืองใส, ชุบสังกะสีแบบเย็นและแบบจุ่มร้อน |
| BS 4504 Flanges ที่พบบ่อยที่สุด | ปลอมแปลง / เกลียว / เมา / จาน |
| เทคนิคการผลิต |
|
| ประเภทการเชื่อมต่อ/ ประเภทหน้าแปลน | ใบหน้าที่ยกขึ้น (RF), ข้อต่อแบบวงแหวน (RTJ), ใบหน้าแบน (FF), ตัวผู้-ตัวเมียขนาดใหญ่ (LMF), ใบหน้าข้อต่อรอบตัก (LJF), ตัวผู้-ตัวเมียขนาดเล็ก (SMF), ลิ้นเล็ก, ลิ้นขนาดใหญ่ & ร่องลิ้น , , Groove |
| ออกแบบพิเศษ | ตามรูปวาดของคุณ
AS, ANSI, BS, DIN และ JIS |
| แหล่งกำเนิด | อินเดีย / ยุโรปตะวันตก / ญี่ปุ่น / สหรัฐอเมริกา / เกาหลี |
| ผู้ผลิต | ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE เป็นต้น BS 4504 หน้าแปลน: -BS หน้าแปลน หน้าแปลน EN หน้าแปลน API 6A หน้าแปลน ANSI หน้าแปลน ASME หน้าแปลน DIN หน้าแปลน EN1092-1 หน้าแปลน UNI หน้าแปลน JIS/ KS หน้าแปลน BS4504 หน้าแปลน GB หน้าแปลน AWWA C207, หน้าแปลน GOST, หน้าแปลน PSI
|
| ทดสอบ | สเปกโตรกราฟที่อ่านโดยตรง, เครื่องทดสอบอุทกสถิต, เครื่องตรวจจับเอ็กซ์เรย์, เครื่องตรวจจับข้อบกพร่อง trasonic UI, เครื่องตรวจจับอนุภาคแม่เหล็ก |
| อุปกรณ์ | เครื่องกด, เครื่องดัด, เครื่องดัน, เครื่องบากไฟฟ้า, เครื่องพ่นทราย ฯลฯ |
| DN | ดี | C1 | C2 | H1 | H2 | H3 | R | อา | N1 | N2 | B1 | d1 | f1 |
| 10 | 90 | 14 | 14 | 20 | 35 | 6 | 3 | 17.2 | 28 | 30 | 18 | 40 | 2 |
| 15 | 95 | 14 | 14 | 20 | 35 | 6 | 3 | 21.3 | 32 | 35 | 22 | 45 | 2 |
| 20 | 105 | 14 | 14 | 24 | 38 | 6 | 4 | 26.9 | 39 | 45 | 27.5 | 58 | 2 |
| 25 | 115 | 16 | 16 | 24 | 38 | 6 | 4 | 33,7 | 46 | 52 | 34,5 | 68 | 2 |
| 32 | 140 | 18 | 16 | 26 | 40 | 6 | 5 | 42,4 | 56 | 60 | 43.5 | 78 | 2 |
| 40 | 150 | 18 | 16 | 26 | 42 | 7 | 5 | 48.3 | 64 | 70 | 49.5 | 88 | 3 |
| 50 | 165 | 20 | 18 | 28 | 45 | 8 | 5 | 60,3 | 74 | 84 | 61,5 | 102 | 3 |
| 65 | 185 | 20 | 18 | 32 | 45 | 10 | 6 | 76,1 | 92 | 104 | 77,5 | 122 | 3 |
| 80 | 200 | 20 | 20 | 34 | 50 | 10 | 6 | 88,9 | 110 | 118 | 90,5 | 138 | 3 |
| 100 | 220 | 22 | 20 | 40 | 52 | 12 | 6 | 114.3 | 130 | 140 | 116 | 162 | 3 |
| 125 | 250 | 22 | 22 | 44 | 55 | 12 | 6 | 139,7 | 158 | 168 | 141,5 | 188 | 3 |
| 150 | 285 | 24 | 22 | 44 | 55 | 12 | 8 | 168.3 | 184 | 195 | 170,5 | 212 | 3 |
| 200 | 340 | 26 | 24 | 44 | 62 | 16 | 8 | 219,1 | 234 | 246 | 221,5 | 268 | 3 |
| 250 | 405 | 29 | 26 | 46 | 70 | 16 | 10 | 273 | 288 | 298 | 276,5 | 320 | 3 |
| 300 | 460 | 32 | 28 | 46 | 78 | 16 | 10 | 323,9 | 342 | 350 | 327,5 | 378 | 4 |
| 350 | 520 | 35 | 30 | 57 | 82 | 16 | 10 | 355,6 | 390 | 400 | 359 | 438 | 4 |
| 400 | 580 | 38 | 32 | 63 | 85 | 16 | 10 | 406,4 | 444 | 456 | 411,0 | 490 | 4 |
| 450 | 640 | 42 | 34 | 68 | 87 | 16 | 12 | 457,0 | 490 | 502 | 462,0 | 550 | 4 |
| 500 | 715 | 46 | 34 | 73 | 90 | 16 | 12 | 508.0 | 546 | 559 | 513,5 | 610 | 4 |
| 600 | 840 | 52 | 36 | 83 | 95 | 18 | 12 | 610,0 | 650 | 658 | 616,5 | 725 | 5 |
| 700 | 910 | 60 | 36 | 83 | 100 | 18 | 12 | 711,0 | 750 | 760 | – | 795 | 5 |
| 800 | 1025 | 68 | 38 | 90 | 105 | 20 | 12 | 813,0 | 848 | 864 | – | 900 | 5 |
| 900 | 1125 | 76 | 40 | 94 | 110 | 20 | 12 | 914,0 | 948 | 968 | – | 1000 | 5 |
| 1000 | 1255 | 84 | 42 | 100 | 120 | 22 | 12 | 1016,0 | 1056 | 1072 | – | 1115 | 5 |
| 1200 | 1485 | 98 | 48 | – | 130 | 30 | 12 | 1220,0 | 1260 | – | – | 1330 | 5 |
| 1400 | 1685 | – | 52 | – | 145 | 30 | 12 | 1420,0 | 1465 | – | – | 1530 | 5 |
| 1600 | พ.ศ. 2473 | – | 58 | – | 160 | 35 | 12 | 1620,0 | 1668 | – | – | 1750 | 5 |
| DN | ด | C1 | C2 | H1 | H2 | H3 | R | อา | N1 | N2 | B1 | d1 | f1 |
