รายละเอียดสินค้า:
|
| ขนาด: | 1/2″ (15 NB) ถึง 48″ (1200NB) DN10~DN5000 | มาตรฐาน: | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Fl |
|---|---|---|---|
| ความดัน: | คลาส 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS | การเคลือบผิว: | สีน้ำมันสีดำ, สีป้องกันสนิม, ชุบสังกะสี, สีเหลืองใส, สังกะสีจุ่มเย็นและร้อน |
| ประเภทการเชื่อมต่อ/ ประเภทหน้าแปลน: | ใบหน้าที่ยกขึ้น (RF), ข้อต่อแบบวงแหวน (RTJ), ใบหน้าแบน (FF), ตัวผู้-ตัวเมียขนาดใหญ่ (LMF), ใบหน้าข้อ | เหล็กกล้าคาร์บอน: | ASTM A105 ASME SA105 |
| สแตนเลส: | ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L | การบรรจุ: | ไม่มีไม้อัดรมยาหรือไม้อัด/พาเลทไม้หรือกล่อง |
| แสงสูง: | DN10 DN5000 B16.47 หน้าแปลนจานตาบอด,หน้าแปลน DN5000 awwa คลาส b,หน้าแปลน DN5000 AWWA C207 คลาส B |
||
AWWA ย่อมาจาก American Water Works Association เป็นคณะกรรมการด้านเทคนิคที่ไม่แสวงหาผลกำไร ที่ระบุและรวบรวมข้อกำหนดที่สำคัญสำหรับระบบประปาผู้ใช้ที่โดดเด่นของAWWA C207 ขนาดครีบรวมถึงการประปา น้ำเสีย สารละลายตลอดจนการวางท่อในโรงงานเนื่องจากหน้าแปลนเหล่านี้ใช้ในระบบท่อแรงดันต่ำawwa c207 ครีบคลาส f เป็นมาตรฐานที่พิสูจน์ได้ว่าเป็นโซลูชันการประหยัดต้นทุนที่มีประสิทธิภาพ เมื่อเทียบกับหน้าแปลนปลอมแปลง ANSI หรือ ASMEเหล่านี้awwa c207 ขนาดหน้าแปลน ได้รับการออกแบบเพื่อใช้ในอุตสาหกรรมต่างๆ เช่น น้ำมัน ไอน้ำ หรือสารเคมี

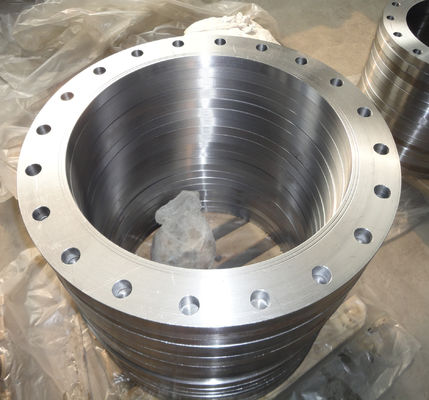

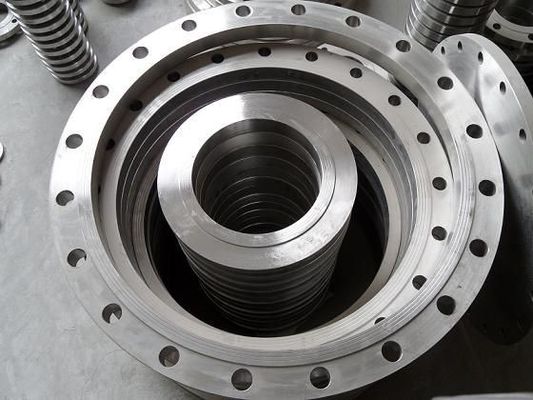

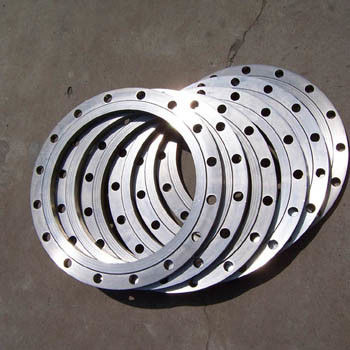

AWWA C207 ครีบ
AWWA C207 ขนาดครีบ
มาตรฐานครีบ AWWA C207
มาตรฐาน AWWA จัดให้ awwa c207 หน้าแปลนท่อเหล็กคุณสมบัติที่มีวัตถุประสงค์เพื่อใช้สำหรับน้ำดื่มเท่านั้นตัวอย่างเช่น การให้คะแนนของหน้าแปลน AWWA ใช้ได้เฉพาะที่อุณหภูมิบรรยากาศเท่านั้นมาตรฐาน AWWA ครอบคลุมคลาสหน้าแปลนที่มีตัวอักษรเป็น B, D, E, F จากคลาสทั้งหมดเหล่านี้ การเชื่อมต่อที่ใช้กันทั่วไปคือคลาส D ตรงกันข้ามกับ ANSI ขนาดท่อที่ระบุสำหรับawwa c207 คลาส d หน้าแปลนตาบอด ช่วงระหว่าง 3 นิ้วถึงประมาณ 144 นิ้วไม่เหมือนกับมาตรฐาน ANSI ที่มีหน้าแปลนทุกประเภท มาตรฐาน AWWA ครอบคลุมเฉพาะหน้าแปลนประเภทต่อไปนี้เท่านั้น เช่น – หน้าแปลนแหวน หน้าแปลนประเภทดุมล้อ หน้าแปลนตาบอด และหน้าแปลนเหล็กเกลียว
| แผนภูมิขนาดครีบ AWWA C207 | 1/2″ (15 NB) ถึง 48″ (1200NB) DN10~DN5000 |
|---|---|
| มาตรฐานครีบ AWWA C207 | ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| EN | 6Bar 10Bar 16Bar 25Bar 40Bar |
| AWWA C207 ระดับความดันครีบ ANSI | คลาส 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| การคำนวณแรงดันหน้าแปลน AWWA C207 ใน DIN | 6 บาร์ 10 บาร์ 16 บาร์ 25 บาร์ 40 บาร์ / PN6 PN10 PN16 PN25 PN40, PN64 |
| JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K |
| ใบรับรองการทดสอบ | EN 10204/3.1B ใบรับรองวัตถุดิบ รายงานผลการทดสอบการถ่ายภาพด้วยรังสี 100% รายงานการตรวจสอบบุคคลที่สาม ฯลฯ |
| การเคลือบผิว | สีน้ำมันสีดำ, สีป้องกันสนิม, ชุบสังกะสี, สีเหลืองใส, ชุบสังกะสีแบบเย็นและแบบจุ่มร้อน |
| ครีบ AWWA C207 ชนิดที่พบบ่อยที่สุด | ปลอมแปลง / เกลียว / เมา / จาน |
| เทคนิคการผลิต |
|
| ประเภทการเชื่อมต่อ/ ประเภทหน้าแปลน | ใบหน้าที่ยกขึ้น (RF), ข้อต่อแบบวงแหวน (RTJ), ใบหน้าแบน (FF), ตัวผู้-ตัวเมียขนาดใหญ่ (LMF), ใบหน้าข้อต่อรอบตัก (LJF), ตัวผู้-ตัวเมียขนาดเล็ก (SMF), ลิ้นเล็ก, ลิ้นขนาดใหญ่ & ร่องลิ้น , , Groove |
| ออกแบบพิเศษ | ตามรูปวาดของคุณ
AS, ANSI, BS, DIN และ JIS |
| ต้นทาง | อินเดีย / ยุโรปตะวันตก / ญี่ปุ่น / สหรัฐอเมริกา / เกาหลี |
| ผู้ผลิต | ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE เป็นต้น AWWA C207 หน้าแปลน: -BS หน้าแปลน หน้าแปลน EN หน้าแปลน API 6A หน้าแปลน ANSI หน้าแปลน ASME หน้าแปลน DIN หน้าแปลน EN1092-1 หน้าแปลน UNI หน้าแปลน JIS/ KS หน้าแปลน BS4504 หน้าแปลน GB หน้าแปลน AWWA C207, หน้าแปลน GOST, หน้าแปลน PSI
|
| ทดสอบ | สเปกโตรกราฟที่อ่านโดยตรง, เครื่องทดสอบอุทกสถิต, เครื่องตรวจจับเอ็กซ์เรย์, เครื่องตรวจจับข้อบกพร่อง trasonic UI, เครื่องตรวจจับอนุภาคแม่เหล็ก |
| อุปกรณ์ | เครื่องกด, เครื่องดัด, เครื่องดัน, เครื่องบากไฟฟ้า, เครื่องพ่นทราย ฯลฯ |
| ขนาดนม | ความหนา | เจาะ | น้ำหนัก | ||||||
| OD | สลิปออน | ตาบอด | เบื่อ | Bolt Circle | หลุม Dia | เลขที่หลุม | สลิปออน | ตาบอด | |
| NS | NS | NS | NS | ค | |||||
| 4 | 10.00 น | 1.130 | 1.130 | 4.57 | 7.88 | 0.875 | 8 | 18 | 25 |
| 5 | 11.00 น. | 1.210 | 1.210 | 5.66 | 9.25 | 0.875 | 8 | 22 | 33 |
| 6 | 12.50 | 1.310 | 1.310 | 6.73 | 10.62 | 0.875 | 12 | 30 | 46 |
| 8 | 15.00 น | 1.310 | 1.310 | 8.73 | 13.00 น. | 1,000 | 12 | 40 | 66 |
| 10 | 17.50 | 1.500 | 1.500 | 10.88 | 15.25 | 1.125 | 16 | 56 | 102 |
| 12 | 20.50 | 1.630 | 1.630 | 12.88 | 17.75 | 1.250 | 16 | 83 | 152 |
| 14 | 23.00 น. | 1.940 | 1.940 | 14.19 | 20.25 | 1.250 | 20 | 128 | 228 |
| 16 | 25.50 | 2.140 | 2.140 | 16.19 | 22.50 | 1.375 | 20 | 167 | 310 |
| 18 | 28.00 | 2.250 | 2.250 | 18.19 | 24.75 | 1.375 | 24 | 204 | 392 |
| 20 | 30.50 | 2.330 | 2.330 | 20.19 | 27.00 น | 1.375 | 24 | 247 | 482 |
| 22 | 33.00 น | 2.500 | 2.500 | 22.19 | 29.25 | 1.375 | 24 | 307 | 606 |
| 24 | 36.00 | 2.690 | 2.690 | 24.19 | 32.00 | 1.625 | 24 | 388 | 776 |
| 26 | 38.25 | 3,000 | 3,000 | 26.19 | 34.50 | 1.875 | 28 | 451 | 977 |
| 28 | 40.75 | 3.130 | 3.130 | 28.19 | 37.00 | 1.875 | 28 | 532 | 1156 |
| 30 | 43.00 น | 3.150 | 3.166 | 30.19 | 39.25 | 1.875 | 28 | 586 | 1303 |
| 32 | 45.25 | 3.250 | 3.332 | 32.19 | 41.50 | 1.875 | 28 | 657 | 1518 |
| 34 | 47.50 | 3.380 | 3.475 | 34.19 | 43.50 | 1.875 | 28 | 741 | 1745 |
| 36 | 50.00 | 3.460 | 3.671 | 36.19 | 46.00 | 2.125 | 32 | 802 | 2042 |
| 38 | 52.25 | 3.500 | 3.815 | 38.19 | 48.00 | 2.125 | 32 | 874 | 2317 |
| 40 | 54.25 | 3.630 | 3.982 | 40.19 | 50.25 | 2.125 | 36 | 937 | 2608 |
| 42 | 57.00 | 3.810 | 4.171 | 42.19 | 52.75 | 2.125 | 36 | 1103 | 3015 |
| 44 | 59.25 | 4.000 | 4.338 | 44.19 | 55.00 | 2.125 | 36 | 1237 | 3388 |
| 46 | 61.50 | 4.130 | 4.505 | 46.19 | 57.25 | 2.125 | 40 | 1344 | 3791 |
| 48 | 65.00 | 4.500 | 4.781 | 48.19 | 60.75 | 2.125 | 40 | 1718 | 4494 |
