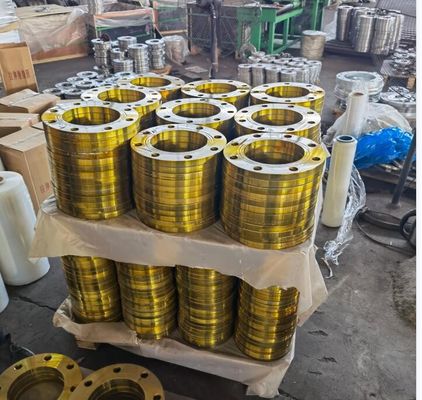

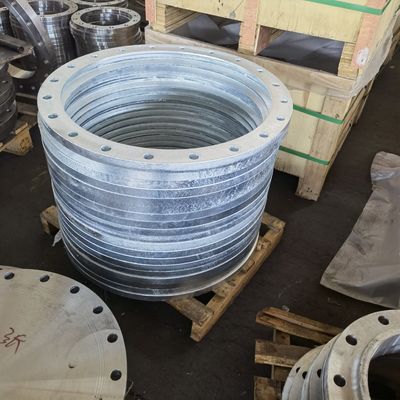

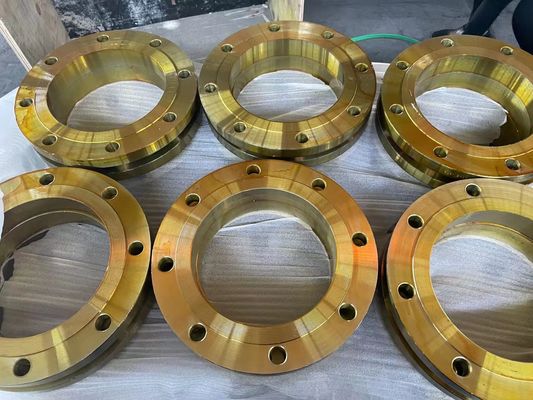

BS10 ตาราง D E F H หน้าแปลนปลอมแปลง BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

ภาพใหญ่ : BS10 ตาราง D E F H หน้าแปลนปลอมแปลง BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	XF
ได้รับการรับรอง:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
หมายเลขรุ่น:	DN15-DN2000

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1pcs
ราคา:	USD 1-100 One PCS
รายละเอียดการบรรจุ:	ไม้อัดและพาเลท
เวลาการส่งมอบ:	15-30days
เงื่อนไขการชำระเงิน:	L / C, D / A, D / P, T / T, Wester N Union
สามารถในการผลิต:	2,000 ตันหนึ่งเดือน

ติดต่อ

BS10 ตาราง D E F H หน้าแปลนปลอมแปลง BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

ลักษณะ

วิธีการผลิต:	ฟอร์จ	มาตรฐาน:	BS4504
ความดัน:	PN6,PN10;PN16;PN25;PN40;PN63;PN100 BS10 ตาราง D , BS10 ตาราง E	ขนาดช่วง:	DN15-DN2000
ชนิดหน้าแปลน:	หน้าแปลนจาน , ตาบอด , ใบบน , คอเชื่อม, หน้าแปลนเกลียว	วัสดุ:	Carbon steel A105; เหล็กกล้าคาร์บอน A105; C22.8; C22.8; ST37.2; <
การเคลือบผิว:	สีดำ , สีเหลือง , สังกะสีร้อน , สังกะสีเย็นและน้ำมัน	การบรรจุ:	กล่องไม้อัดหรือพาเลท Seay Worthy
แสงสูง:	ตาราง H ฟอร์จหน้าแปลน BS 4504 , หน้าแปลน BS 4504 PN6 PN10 , BS10 ตาราง D หน้าแปลน PN160

BS4504 PN10, PN16 PLATE FLANGE, BLIND SLIP ON และ WELDED NECK FLANGE กับ HOT DIP GALVANIZED

แนะนำสินค้า

สินค้า	หน้าแปลนเหล็กหลอมร้อน
มาตรฐาน	BS4504
ประเภทหน้าแปลน	101 แผ่น;105 คนตาบอด;111 คอเชื่อม;112 สลิปออน;113 เธรด BS10 TABLE D , TALE E, TABLE F , TABLE H
ช่วงขนาด	DN10-DN2000
ความดัน	PN6;PN10;PN16;PN25;PN40;PN63;PN100
วัสดุ	เหล็กกล้าคาร์บอน A105;C22.8;ST37.2;S235JR;สแตนเลส 304/304L ;316/316L;
การบรรจุ	กล่องไม้อัดหรือพาเลทที่คุ้มค่า

สินค้า: หน้าแปลนเหล็กหลอมร้อน

มาตรฐาน: BS4504

ประเภทหน้าแปลน: 101 PLATE;105 คนตาบอด;111 คอเชื่อม;112 สลิปออน;113 เธรด

ช่วงขนาด: DN10-DN2000

ความดัน: PN6;PN10;PN16;PN25;PN40;PN63;PN100

วัสดุ: เหล็กกล้าคาร์บอน A105;C22.8;ST37.2;S235JR;สแตนเลส 304/304L ;316/316L;

การบรรจุ: กล่องไม้อัดหรือพาเลทที่คุ้มค่า

BS10 ตาราง D E F H หน้าแปลนปลอมแปลง BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160 0

ขนาดหน้าแปลน BS 10

BS 10 2Table D ขนาดหน้าแปลน

ระบุ	OD ของ		เส้นผ่านศูนย์กลางของ		เส้นผ่านศูนย์กลางของ		จำนวน		เส้นผ่านศูนย์กลางของ		ความหนา
ขนาดท่อ	ท่อ		หน้าแปลน		Bolt Circle		สายฟ้า		สายฟ้า

1/2"		21.3		95.3		66.7		4		12.7		4.8
3/4"		26.7		101.6		73.0		4		12.7		4.8
1"		33.4		114.3		82.6		4		12.7		4.8
1 1/4"		42.2		120.7		87.6		4		12.7		6.4
1 1/2"		48.3		133.4		98.4		4		12.7		6.4
2"		60.3		152.4		114.3		4		15.9		7.9
2 1/2"		73.0		165.1		127.0		4		15.9		7.9
3"		88.9		184.2		146.1		4		15.9		9.5
3 1/2"		101.6		203.2		165.1		4		15.9		9.5
4"		114.3		215.9		177.8		4		15.9		9.5
5"		141.3		254.0		209.6		8		15.9		12.7
6"		168.3		279.4		228.6		8		15.9		12.7
7"		190.5		304.8		260.4		8		15.9		12.7
8"		219.1		336.6		292.1		8		15.9		12.7
9"		244.5		368.3		323.9		8		15.9		15.9
10"		273.0		406.4		355.6		8		19.1		15.9
12"		323.9		457.2		406.4		12		19.1		15.9
14"		355.6		527.1		469.9		12		22.2		19.1
16"		406.4		577.9		520.7		12		22.2		19.1
18"		457.2		641.4		584.2		12		22.2		22.2
20"		508.0		704.9		641.4		16		22.5		25.4
24"		609.6		825.5		755.7		16		25.4		28.6

ขนาดหน้าแปลน BS 10 ตาราง E

ระบุ	เส้นผ่านศูนย์กลางของ	เส้นผ่านศูนย์กลางของ		จำนวน	เส้นผ่านศูนย์กลางของ	ความหนา
ขนาดท่อ	หน้าแปลน	Bolt Circle		สายฟ้า	สายฟ้า
1/2"	95.3	66.7	4		12.7	6.4
3/4"	101.6	73.0	4		12.7	6.4
1"	114.3	82.6	4		12.7	7.1
1 1/4"	120.7	87.3	4		12.7	7.9
1 1/2"	133.4	98.4	4		12.7	8.7
2"	152.4	114.3	4		15.9	9.5
2 1/2"	165.1	127.0	4		15.9	10.3
3"	184.2	146.1	4		15.9	11.1
3 1/2"	203.2	165.1	8		15.9	11.9
4"	215.9	177.8	8		15.9	12.7
5"	254.0	209.6	8		15.9	14.3
6"	279.4	228.6	8		19.1	17.5
7"	304.8	260.4	8		19.1	19.1
8"	336.6	292.1	8		19.1	19.1
9"	368.3	323.9	12		19.1	20.6
10"	406.4	355.6	12		19.1	22.2
12"	457.2	406.4	12		22.2	25.4
14"	527.2	469.9	12		22.2	25.4
16"	577.9	520.7	12		22.2	25.4
18"	641.4	584.2	16		22.2	28.6
20"	704.9	647.4	16		22.2	31.8
24"	825.5	755.7	16		25.4	38.1

ขนาดหน้าแปลน BS 10 ตาราง F

ระบุ	OD ของ		Dia ของ		Dia ของ		จำนวน		เส้นผ่านศูนย์กลางของ		ความหนา
ขนาดท่อ	ท่อ		หน้าแปลน		Bolt Circle		สายฟ้า		สายฟ้า
1/2"		21.3		95.3		66.7		4		12.7		9.5

3/4"		26.7		101.6		73.0		4		12.7		9.5
1"		33.4		120.7		87.3		4		15.9		9.5
1 1/4"		42.2		133.4		98.4		4		15.9		12.7
1 1/2"		48.3		139.7		104.8		4		15.9		12.7
2"		60.3		165.1		127.0		4		15.9		15.9
2 1/2"		73.0		184.2		146.1		8		15.9		15.9
3"		88.9		203.2		165.1		8		15.9		15.9
3 1/2"		101.6		215.9		177.8		8		15.9		19.1
4"		114.3		228.6		190.5		8		15.9		19.1
5"		141.3		279.4		235.0		8		19.1		22.2
6"		168.3		304.8		260.4		12		19.1		22.2
7"		190.3		336.6		292.1		12		19.1		22.2
8"		219.1		368.3		323.9		12		19.1		25.4
9"		244.5		406.4		355.6		12		22.2		25.4
10"		273.0		431.8		381.0		12		22.2		25.4
12"		323.0		489.0		438.2		16		22.2		28.6
14"		355.6		552.5		495.3		16		25.4		31.8
16"		406.4		609.6		552.5		20		25.4		31.8
18"		457.2		673.1		609.6		20		28.6		34.9
20"		508.0		736.6		673.1		24		28.6		38.1
24"		609.6		850.9		781.1		24		31.8		41.3

BS 10 ตาราง H ขนาดหน้าแปลน

ระบุ	Dia ของ		เส้นผ่านศูนย์กลางของ		จำนวน		เส้นผ่านศูนย์กลางของ		ความหนา
ขนาดท่อ	หน้าแปลน		Bolt Circle		สายฟ้า		สายฟ้า
1/2"		114.3		82.6		4		15.9		12.7
3/4"		114.3		82.6		4		15.9		12.7
1"		120.78		87.3		4		15.9		14.3
1 1/4"	133.4		98.4		4		15.9		17.5
1 1/2"		139.7		104.8		4		15.9		17.5
2"	165.1		127.0		4		15.9		19.1
2 1/2"		184.2		146.1		8		15.9		19.1
3"	203.2		165.1		8		15.9		22.2
3 1/2"		215.9		177.8		8		15.9		22.2
4"	228.6		190.5		8		15.9		25.4
5"		279.4		235.0		8		19.1		28.6
6"		304.8		260.4		12		19.1		28.6
7"		336.6		292.1		12		19.1		31.8
8"		368.3		323.9		12		19.1		31.8
9"		406.4		355.6		12		22.2		34.9
10"		431.8		381.0		12		22.2		34.9
12"		489.0		438.2		16		22.2		38.1
14"		552.5		495.3		16		25.4		41.3
16"		609.6		552.5		20		25.4		44.5
18"		673.1		609.6		20		28.6		47.6
20"		736.6		673.1		24		28.6		50.8
24"		850.9		781.1		24		31.8		57.2

ขนาดครีบ BS 10 ในหน่วย มม. ขนาดครีบ BS 10

ระบุ BORE 15	เส้นผ่าศูนย์กลางหน้าแปลนในmm	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
ตาราง E	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
ตาราง F	3 3/4" / 95	2 5/8" / 67	4	1/2"	9/16" / 14	3/8" / 10
ตารางH	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	1/2" / 13
ตาราง J	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	5/8" / 16
ตาราง K	4 1/2" / 114	3 1/4" / 83	4	5/8"	11/16" / 17	3/4" / 19
ระบุ BORE 20	เส้นผ่านศูนย์กลางหน้าแปลน หน่วย มม	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	4" / 102"	2 7/8" / 73"	4	1/2"	9/16" / 14"	3/8" / 10"
ตาราง E	4" / 102"	2 7/8" / 73"	4	1/2"	9/16" / 14"	3/8" / 10"
ตาราง F	4" / 102"	2 7/8" / 73"	4	1/2"	9/16" / 14"	3/8" / 10"
ตารางH	4 1/2" / 114"	3 1/4" / 83"	4	5/8"	11/16" / 17"	1/2" / 13"
ตาราง J	4 1/2" / 114"	3 1/4" / 83"	4	5/8"	11/16" / 17"	5/8" / 16"
ตาราง K	4 1/2" / 114"	3 1/4" / 83"	4	5/8"	11/16" / 17"	3/4" / 19"
ระบุ BORE 25	เส้นผ่านศูนย์กลางหน้าแปลน	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	4 1/2" / 114	3 1/4" / 83	4	1/2"	9/16" / 14	3/8" / 10
ตาราง E	4 1/2" / 114	3 1/4" / 83	4	1/2"	9/16" / 14	3/8" / 10
ตาราง F	4 3/4" / 121	3 7/16" / 87	4	5/8"	9/16" / 14	3/8" / 10
ตารางH	4 3/4" / 121	3 7/16" / 87	4	5/8"	11/16" / 17	9/16" / 14
ตาราง J	4 3/4" / 121	3 7/16" / 87	4	5/8"	11/16" / 17	3/4" / 19
ตาราง K	5" / 127	3 3/4" / 95	4	5/8"	11/16" / 17	7/8" / 22
ระบุ BORE 32	เส้นผ่านศูนย์กลางหน้าแปลน	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	4 3/4" / 121	3 7/16" / 87	4	1/2"	9/16" / 14	1/2" / 13
ตาราง E	4 3/4" / 121	3 7/16" / 87	4	1/2"	9/16" / 14	1/2" / 13
ตาราง F	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	1/2" / 13
ตารางH	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	11/16" / 17
ตาราง J	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	3/4" / 19
ตาราง K	5 1/4" / 133	3 7/8" / 98	4	5/8"	11/16" / 17	7/8" / 22
ระบุ BORE 40	เส้นผ่านศูนย์กลางหน้าแปลน	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	5 1/4" / 133	3 7/8" / 98	4	1/2"	9/16" / 14	1/2" / 13
ตาราง E	5 1/4" / 133	3 7/8" / 98	4	1/2"	9/16" / 14	1/2" / 13
ตาราง F	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	1/2" / 13
ตารางH	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	11/16" / 17
ตาราง J	5 1/2" / 140	4 1/8" / 105	4	5/8"	11/16" / 17	7/8" / 22
ตาราง K	6" / 152	4 1/2" / 114	4	3/4"	7/8" / 22	1" / 25
ระบุ BORE 50	เส้นผ่านศูนย์กลางหน้าแปลน	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	6" / 152	4 1/2" / 114	4	5/8"	11/16" / 17	9/16" / 14
ตาราง E	6" / 152	4 1/2" / 114	4	5/8"	11/16" / 17	9/16" / 14
ตาราง F	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	5/8" / 16
ตารางH	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	3/4" / 19
ตาราง J	6 1/2" / 165	5" / 127	4	3/4"	7/8" / 22	1" / 25
ตาราง K	6 1/2" / 165	5" / 127	8	5/8"	11/16" / 17	1" / 25
ระบุ BORE 65	เส้นผ่านศูนย์กลางหน้าแปลน	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	9/16" / 14
ตาราง E	6 1/2" / 165	5" / 127	4	5/8"	11/16" / 17	9/16" / 14
ตาราง F	7 1/4" / 184	5 3/4" / 146	8	5/8"	11/16" / 17	5/8" / 16
ตารางH	7 1/4" / 184	5 3/4" / 146	8	5/8"	11/16" / 17	3/4" / 19
ตาราง J	7 1/4" / 184	5 3/4" / 146	8	3/4"	7/8" / 22	1" / 25
ตาราง K	7 1/4" / 184	5 3/4" / 146	8	3/4"	7/8" / 22	1 1/8" / 29
ระบุ BORE 80	เส้นผ่านศูนย์กลางหน้าแปลน	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	8 1/2" / 216	7" / 178	4	5/8"	11/16" / 17	11/16" / 17
ตาราง E	8 1/2" / 216	7" / 178	8	5/8"	11/16" / 17	11/16" / 17
ตาราง F	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	3/4" / 19
ตารางH	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	1" / 25
ตาราง J	9" / 229	7 1/2" / 191	8	3/4"	7/8" / 22	1 3/8" / 35
ตาราง K	9 1/2" / 241	7 3/4" / 197	8	7/8"	1" / 25	1 3/8" / 35
ระบุ BORE 100	เส้นผ่านศูนย์กลางหน้าแปลน	กรมควบคุมมลพิษ	โบลท์	โบลท์ไซส์	ขนาดรู	ความหนา
ตาราง D	8 1/2" / 216	7" / 178	4	5/8"	11/16" / 17	11/16" / 17
ตาราง E	8 1/2" / 216	7" / 178	8	5/8"	11/16" / 17	11/16" / 17
ตาราง F	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	3/4" / 19
ตารางH	9" / 229	7 1/2" / 191	8	5/8"	11/16" / 17	1" / 25
ตาราง J	9" / 229	7 1/2" / 191	8	3/4"	7/8" / 22	1 3/8" / 35
ตาราง K	9 1/2" / 241	7 3/4" / 197	8	7/8"	1" / 25	1 3/8" / 35

คำถามที่พบบ่อย

1. เราคือใคร?
เราอยู่ในเหอเป่ย์ ประเทศจีน เริ่มตั้งแต่ปี 2544 ขายไปยังเอเชียใต้ (7.69%) ยุโรปใต้ (7.69%) ยุโรปเหนือ (7.69%) อเมริกากลาง (7.69%) ยุโรปตะวันตก (7.69%) ตะวันออก เอเชีย (7.69%), ตะวันออกกลาง (7.69%), โอเชียเนีย (7.69%), แอฟริกา (7.69%), เอเชียตะวันออกเฉียงใต้ (7.69%), ยุโรปตะวันออก (7.69%), อเมริกาใต้ (7.69%), อเมริกาเหนือ (7.69 %)มีพนักงานทั้งหมดประมาณ 101-200 คนในสำนักงานของเรา

2. เราจะรับประกันคุณภาพได้อย่างไร?
ตัวอย่างก่อนการผลิตก่อนการผลิตจำนวนมากเสมอ
ตรวจสอบขั้นสุดท้ายก่อนจัดส่งเสมอ

3. คุณสามารถซื้ออะไรจากเราได้บ้าง?
หน้าแปลน ข้อศอก อุปกรณ์ท่อ

4. ทำไมคุณไม่ควรซื้อจากเราไม่ใช่จากซัพพลายเออร์รายอื่น?
null

5. เราสามารถให้บริการอะไรได้บ้าง?
เงื่อนไขการจัดส่งที่ยอมรับ: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, การจัดส่งด่วน, DAF；
สกุลเงินที่รับชำระเงิน:USD,EUR,JPY,HKD,GBP,CNY;
ยอมรับประเภทการชำระเงิน: T/T,L/C,D/PD/A,เงินสด;
ภาษาที่พูด:อังกฤษ,จีน,รัสเซีย

ติดต่อ:

ผู้จัดการฝ่ายขาย: แอนนี่

HEBEI XINFENG หน้าแปลนแรงดันสูงและข้อต่อท่อ จำกัด

เพิ่ม: Mencun County, Cangzhou City, Hebei Province, China 061400

มือถือ:86 18031772012 (wechat, whatsapp)

โทร: 86-317-6016612

อีเมล์: info3@hbxfgj.com

Skype: annie1989723

QQ:532326446

แท็ก:

304 316 หน้าแปลน BS4504 PN6,

CT20 16MN หน้าแปลน BS4504 PN6,

BS4504 PN10 PN100 ครีบ

รายละเอียดการติดต่อ

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

ผู้ติดต่อ: Miss. Mandy Liu

โทร: 0086 18903173335

แฟกซ์: 86-0317-6853077-6723871

ผลิตภัณฑ์อื่น ๆ

BS 4504 PN25 โลหะคาร์บอน แฟลนจ์คอสเวดสําหรับระบบท่ออุตสาหกรรม

ขนาด: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

ประเภทหน้าแปลน: WN,SO,PL,BL,SW,LF/SE,TH

ความดัน: PN6, PN10, PN16, PN25, PN40, PN64, PN100,PN160

วัสดุ: เหล็กกล้าคาร์บอน, S235JR, RST37-2, A105, เหล็กไร้สนิม, ASTM A182, F304/ 304L, F316/ 316L, 316Ti, 321

BS 4504 แฟลนส์ตาบอดจากเหล็กคาร์บอน สําหรับ Pn2.5/6/10/16/25/40

กระบวนการ: ปลอมแปลง

วัสดุ: เหล็กกล้าคาร์บอน, S235JR, RST37-2, A105, เหล็กไร้สนิม, ASTM A182, F304/ 304L, F316/ 316L, 316Ti, 321

ประเภทการเชื่อมต่อ: คอเชื่อม, สลิปออน, มู่ลี่, เชื่อมซ็อกเก็ต, เกลียว

ขนาด: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

FLANGE BS 4504 การปั่นคอสลิสบนคลื่นเหล็กคาร์บอน

การใช้งาน: ปิโตรเลียม เคมี พลังงาน ก๊าซ โลหะวิทยา การต่อเรือ การก่อสร้าง ฯลฯ

วัสดุ: เหล็กกล้าคาร์บอน, S235JR, RST37-2, A105, เหล็กไร้สนิม, ASTM A182, F304/ 304L, F316/ 316L, 316Ti, 321

ประเภทหน้าแปลน: WN,SO,PL,BL,SW,LF/SE,TH

ใบรับรอง: ISO, CE, API, BV, ฯลฯ

BS 4504 โรงงานผลิตเหล็กโกงคาร์บอนสลิปออนฟลานจ์

พื้นผิวการปิดผนึก: RF,FF. รฟ,เอฟเอฟ. Black Paint, Yellow Paint,transparent Paint, Cold And Hot Dip Gal

ขนาด: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

ใบรับรอง: ISO, CE, API, BV, ฯลฯ

กระบวนการ: ปลอมแปลง

PN10 โลหะคาร์บอน BS 4504 กระชับบน Flanges คอการปั๊ม

ขนาด: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000
ใบรับรอง: ISO, CE, API, BV, ฯลฯ
การใช้งาน: ปิโตรเลียม เคมี พลังงาน ก๊าซ โลหะวิทยา การต่อเรือ การก่อสร้าง ฯลฯ
ความดัน: PN6, PN10, PN16, PN25, PN40, PN64, PN100,PN160

BS10 ตาราง D E F H หน้าแปลนปลอมแปลง BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 ตาราง D E F H หน้าแปลนปลอมแปลง BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 ตาราง D E F H หน้าแปลนปลอมแปลง BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

ตาราง H ฟอร์จหน้าแปลน BS 4504

หน้าแปลน BS 4504 PN6 PN10

BS10 ตาราง D หน้าแปลน PN160

ขนาดหน้าแปลน BS 10

BS 10 2Table D ขนาดหน้าแปลน

ขนาดหน้าแปลน BS 10 ตาราง E

ขนาดหน้าแปลน BS 10 ตาราง F

BS 10 ตาราง H ขนาดหน้าแปลน

ขนาดครีบ BS 10 ในหน่วย มม. ขนาดครีบ BS 10

ระบุ BORE

15

เส้นผ่าศูนย์กลางหน้าแปลนในmm

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

20

เส้นผ่านศูนย์กลางหน้าแปลน หน่วย มม

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

25

เส้นผ่านศูนย์กลางหน้าแปลน

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

32

เส้นผ่านศูนย์กลางหน้าแปลน

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

40

เส้นผ่านศูนย์กลางหน้าแปลน

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

50

เส้นผ่านศูนย์กลางหน้าแปลน

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

65

เส้นผ่านศูนย์กลางหน้าแปลน

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

80

เส้นผ่านศูนย์กลางหน้าแปลน

กรมควบคุมมลพิษ

โบลท์

โบลท์ไซส์

ขนาดรู

ความหนา

ระบุ BORE

100

เส้นผ่านศูนย์กลางหน้าแปลน

กรมควบคุมมลพิษ
