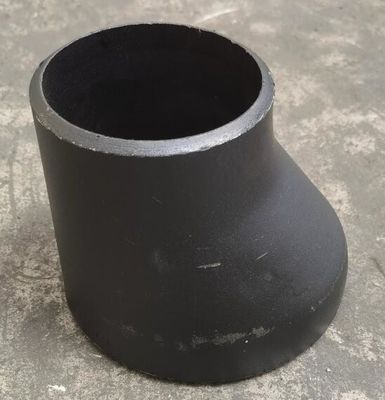

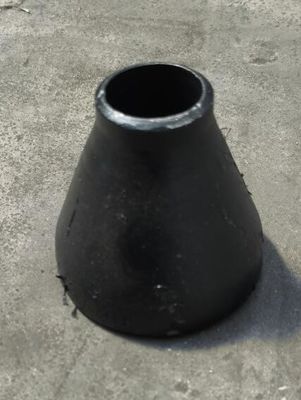

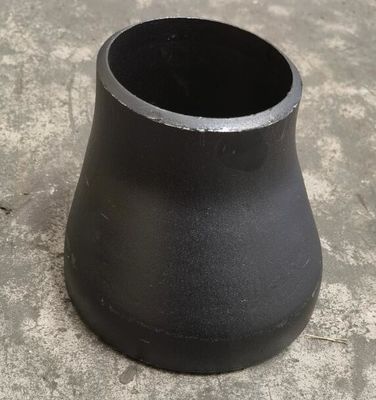

ISO PED ASME B16.9 CON ECC ตัวลดท่อเหล็ก SCH40 A234 WPB สีดำ

ISO PED ASME B16.9 CON ECC ตัวลดท่อเหล็ก SCH40 A234 WPB สีดำ
ISO PED ASME B16.9 CON ECC ตัวลดท่อเหล็ก SCH40 A234 WPB สีดำ ISO PED ASME B16.9 CON ECC ตัวลดท่อเหล็ก SCH40 A234 WPB สีดำ ISO PED ASME B16.9 CON ECC ตัวลดท่อเหล็ก SCH40 A234 WPB สีดำ

ภาพใหญ่ :  ISO PED ASME B16.9 CON ECC ตัวลดท่อเหล็ก SCH40 A234 WPB สีดำ

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: XF
ได้รับการรับรอง: ISO9001 , PED AND AD2000 W0 EN10204 3.1
หมายเลขรุ่น: 1/2 "-48"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1pcs
ราคา: 1USD-100USD
รายละเอียดการบรรจุ: กรณีไม้อัดและพาเลท
เวลาการส่งมอบ: 15-30days
เงื่อนไขการชำระเงิน: L / C, D / A, D / P, T / T, Wester N Union
สามารถในการผลิต: 1500ตันหนึ่งเดือน
ติดต่อ

ISO PED ASME B16.9 CON ECC ตัวลดท่อเหล็ก SCH40 A234 WPB สีดำ

ลักษณะ
มาตรฐาน: ASME B16.9 ขนาด: 1/2 "-48"
วัสดุ: A234 WPB SS304/304L SS316/316L ความหนา: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
การเคลือบผิว: สีดำ , น้ำมัน , สังกะสีเย็น และ สังกะสีร้อน บรรจุภัณฑ์: กรณีไม้อัดและพาเลท
แสงสูง:

ASME B16.9 CON ลดท่อเหล็ก

,

ASME B16.9 ECC ลดท่อเหล็ก

,

ISO PED A234 WPB ลดสีดำ

ASME B16.9 CON REDUCER ECC REDUCER SCH40 A234 WPB พร้อมสีดำ



วัสดุ :A234 WPB SS304/304L SS316/316L



ขนาด:1/2"-48"



ความหนา:SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





การเคลือบผิว:สีดำ , น้ำมัน , สังกะสีเย็น และ สังกะสีร้อน



แพคเกจ:กรณีไม้อัดและพาเลท



รายละเอียดสินค้าโดยละเอียด
ชื่อผลิตภัณฑ์: ข้อศอก, ตัวลด, ที, CAP มาตรฐาน: ANSI B16.9,EN10253,DIN
วัสดุ: A234 WPB/P245GH/S235JRG2/ST37-2 ประเภท: การติดตั้งแบบไม่มีรอยต่อ, ข้อต่อแบบเชื่อม
สี: น้ำมันกันสนิมสีดำ เหล็ก: เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม
ที่ตั้ง: เหอเป่ย์ การชำระเงิน: ชำระเงินล่วงหน้า 30%, 70% สำหรับสำเนา BL
ใบรับรอง: ISO,PED การใช้งาน: การเชื่อมต่อท่อ

ANSI / ASME B16.9 ขนาดตัวลดขนาด, แผนภูมิขนาดตัวลดจุดศูนย์กลางแบบก้นเชื่อม, ขนาดตัวลดรอยต่อแบบประหลาด

ขนาดตัวลดนอกรีต ANSI B16.9

Stainless Steel Reducers Dimensions

รหัส RCD REISO Ø บิ๊ก Ø เล็ก สูง สูง mm น้ำหนักตามทฤษฎีKG
DN D mm ความหนา S mm DN d mm ความหนา s mm
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0.08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0.09
33 27 3/4 26.9 2.3 0.09
42 21 1″1/4 42.4 2.6 1/2 21.3 2.0 50 0.12
42 27 3/4 26.9 2.3 0.13
42 33 1 33.7 2.6 0.14
*48 21 1″1/2 48.3 2.6 1/2 21.3 2.0 64 0.18
48 27 3/4 26.9 2.3 0.19
48 33 1 33.7 2.6 0.20
48 42 1″1/4 42.4 2.6 0.20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0.30
60 33 1 33.7 2.6 0.31
60 42 1″1/4 42.4 2.6 0.32
60 48 1″1/2 48.3 2.6 0.33
76 33 2″1/2 76.1 2.9 1 33.7 2.6 90 0.40
76 42 1″1/4 42.4 2.6 0.47
76 48 1″1/2 48.3 2.6 0.48
76 60 2 60.3 2.6 0.49
89 42 3 88.9 3.2 1″1/4 42.4 2.6 90 0.55
89 48 1″1/2 48.3 2.6 0.61
89 60 2 60.3 2.9 0.62
89 76 2″1/2 76.1 2.9 0.63
114 48 4 114.3 3.6 1″1/2 48.3 2.6 100 0.85
114 60 2 60.3 2.9 0.98
114 76 2″1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
139 76 2″1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
*168 76 6 168.3 4.5 2″1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168 114 4 114.3 3.6 2.82
168 139 5 139.7 4.0 2.94
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 139.7 4.0 5.12
219 168 6 168.3 4.5 5.18
*273 114 10 273.0 6.3 4 114.3 3.6 178 7.00
*273 139 5 139.7 4.0 7.20
273 168 6 168.3 4.5 7.40
273 219 8 219.1 6.3 7.55
323 168 12 323.9 7.1 6 168.3 4.5 203 11.00 น.
323 219 8 219.1 6.3 11.10
323 273 10 273 6.3 11.20

รหัส NB RCD = ตัวลดจุดศูนย์กลาง – รหัส เรอิโซ = ตัวลดภายนอก

* ศูนย์กลางเท่านั้น



ANSI / ASME B16.9 REDUCER – ความคลาดเคลื่อนมิติของตัวลดแบบรวมศูนย์และตัวลดขนาดท่อนอกรีต

ขนาดท่อที่กำหนด 1/2 ถึง 2.1/2 3 ถึง 3.1/2 4 5 ถึง 8
เส้นผ่านศูนย์กลางภายนอก
ที่ เบเวล (ดี)		 + 1.6
– 0.8		 1.6 1.6 + 2.4
– 1.6
เส้นผ่านศูนย์กลางภายในที่ปลาย 0.8 1.6 1.6 1.6
ความยาวโดยรวม (H) 2 2 2 2
ขนาดท่อที่กำหนด 10 ถึง 18 20 ถึง 24 26 ถึง 30 32 ถึง 48
เส้นผ่านศูนย์กลางภายนอก
ที่ เบเวล (ดี)		 + 4
– 3.2		 + 6.4
– 4.8		 + 6.4
– 4.8		 + 6.4
– 4.8
เส้นผ่านศูนย์กลางภายในที่ปลาย 3.2 4.8 + 6.4
– 4.8		 + 6.4
– 4.8
ความยาวโดยรวม (H) 2 2 5 5
ความหนาของผนัง (t) ไม่น้อยกว่า 87.5% ของความหนาของผนังที่กำหนด

ความคลาดเคลื่อนของมิติมีหน่วยเป็นมิลลิเมตร เว้นแต่จะระบุไว้เป็นอย่างอื่นและมีค่าเท่ากับ ± ยกเว้นตามที่ระบุไว้
