รายละเอียดสินค้า:
|
| วัสดุ: | 304, 304L, 321, 316, 316L เป็นต้น | ความหนา: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| ขนาด: | 1/2 "ถึง 48" | มาตรฐาน: | ASME, MSS, HG, DIN, JIS, GB |
| ประเภท: | รัศมียาว 90 องศา, รัศมีสั้น 90 องศา, รัศมียาว 45 องศา, วงแหวนกลับไป 180 องศา | ||
| แสงสูง: | 316 ANSI B16.9 ข้อศอกเชื่อมชน,304 321 ข้อศอกเชื่อมก้น,SCH120 XXS ข้อศอกไม่มีรอยต่อ |
||

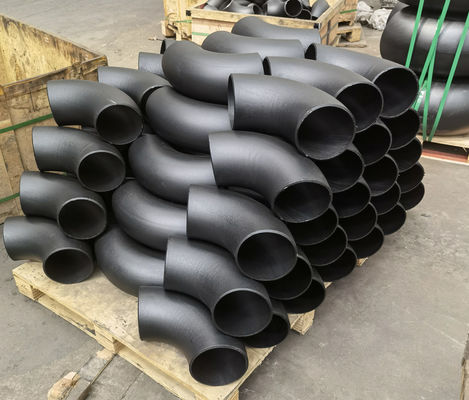

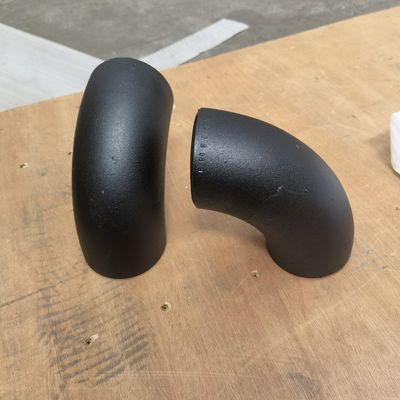

ANSI B 16.9 รอยเชื่อมและไร้รอยต่อ SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. วัสดุ: 304, 304L, 321, 316, 316L เป็นต้น
2. มาตรฐาน: ASME, MSS, HG, DIN, JIS, GB
3. ประเภท: รัศมียาว 90 องศา, รัศมีสั้น 90 องศา, รัศมียาว 45 องศา, แถบกลับ 180 องศา
เราขอเสนออุปกรณ์สุขภัณฑ์ อุปกรณ์สุขภัณฑ์สแตนเลส และฟิตติ้งท่อสแตนเลสที่ผลิตโดยใช้สแตนเลสคุณภาพดีที่สุดทีทีสแตนเลสสุขาภิบาลที่หลากหลายของเราเป็นที่รู้จักในหมู่ลูกค้าเนื่องจากความต้านทานแรงดึงฟิตติ้งท่อเหล็กเหล่านี้ในเกรดต่างๆและเสร็จสิ้นตามความต้องการ
คุณสมบัติของศอกรอยก้นสแตนเลส:
| ข้อมูลจำเพาะ | พิมพ์ | ข้อมูล |
| ขนาด | รัศมียาว/สั้น 90 องศา รัศมียาว 45 องศา |
ไม่มีรอยต่อ 1/2”-20”(DN15-DN500) รอย 1/2”-48” (DN15-DN1200) |
| วงกลับ 180 องศา | ไม่มีรอยต่อ 1/2”-4” (DN15-DN100) | |
| ความหนาของผนัง | รัศมียาว/สั้น 90 องศา รัศมียาว 45 องศา |
SCH5S-SCH160 |
| วงกลับ 180 องศา | SCH5S-SCH80S | |
| วัสดุ | 304, 304L, 321, 316, 316L เป็นต้น | |
| มาตรฐาน | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
ประเภทของรอยก้นสแตนเลส ข้อศอก :
พารามิเตอร์ทางเทคนิค:
| ข้อศอกเชื่อมก้น ANSI B16.9 | ||||
| เส้นผ่านศูนย์กลางที่กำหนด | ข้างนอก
เส้นผ่านศูนย์กลาง/มม. |
ศูนย์กลางถึงปลาย/mm | ||
|

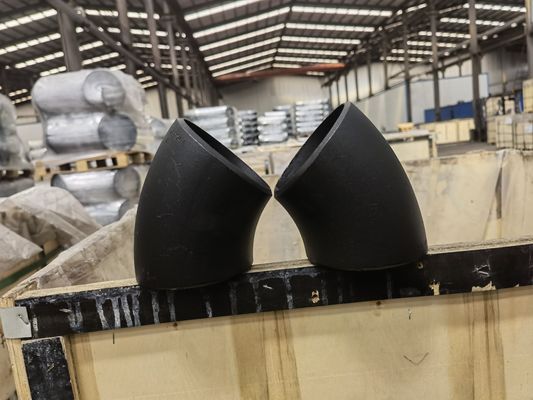

ข้อศอก 45 องศา
|
ข้อศอก 90 องศา | |||
| DN | OD | รัศมียาว | รัศมียาว | รัศมีสั้น |
| 1/2 | 21.3 | 15.7 | 38.1 | - |
| 3/4 | 26.7 | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42.2 | 25.4 | 47.8 | 31.8 |
| 1 1/2 | 48.3 | 28.4 | 57.2 | 38.1 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63.5 |
| 3 | 88.9 | 50.8 | 114.3 | 76.2 |
| 3 1/2 | 101.6 | 57.2 | 133.4 | 88.9 |
| 4 | 114.3 | 63.5 | 152.4 | 101.6 |
| 5 | 141.3 | 79.2 | 190.5 | 127 |
| 5 | 168.3 | 95.3 | 228.6 | 152.4 |
| 8 | 219.1 | 127 | 304.8 | 203.2 |
| 10 | 273.1 | 158.8 | 381 | 254 |
| 12 | 323.9 | 190.5 | 457.2 | 304.8 |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 |
| 16 | 406.4 | 254 | 609.6 | 406.4 |
| 18 | 457.2 | 285.8 | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | 609.6 | 381 | 914.4 | 609.6 |
คุณสมบัติของศอกรอยก้นสแตนเลส:
| ข้อมูลจำเพาะ | พิมพ์ | ข้อมูล |
| ขนาด | รัศมียาว/สั้น 90 องศา รัศมียาว 45 องศา |
ไม่มีรอยต่อ 1/2”-20” (DN15-DN500) รอย 1/2”-48” (DN15-DN1200) |
| วงกลับ 180 องศา | ไม่มีรอยต่อ 1/2”-4” (DN15-DN100) | |
| ความหนาของผนัง | รัศมียาว/สั้น 90 องศา รัศมียาว 45 องศา |
SCH5S-SCH160 |
| วงกลับ 180 องศา | SCH5S-SCH80S | |
| วัสดุ | 304, 304L, 321, 316, 316L เป็นต้น | |
| มาตรฐาน | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
