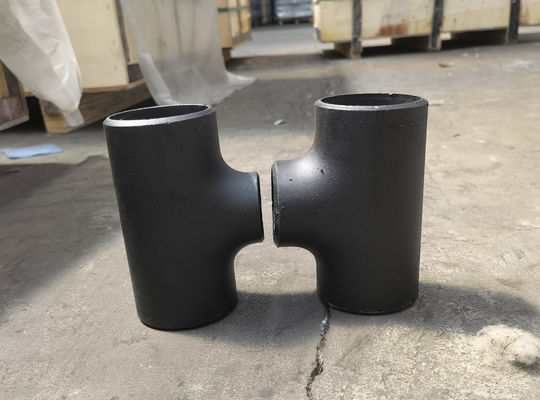

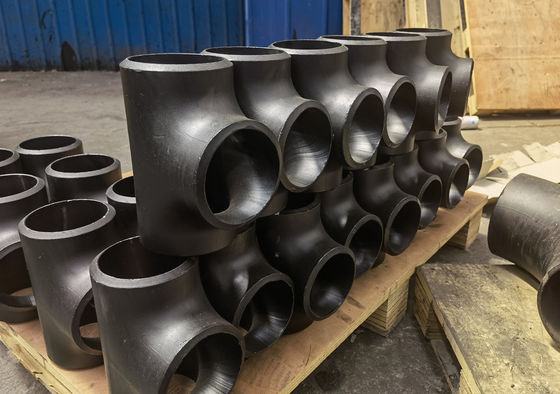

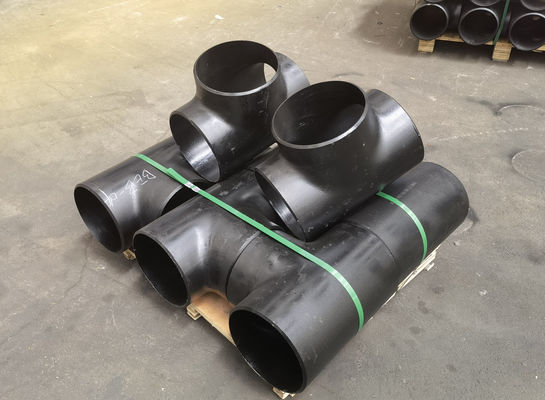

ANSI B16.9 T รูป ERW ประดิษฐ์ท่อฟิตติ้ง SCH10 SCH20 SCH100 SCH120 SCHXXS

ANSI B 16.9 รอยเชื่อมและไร้รอยต่อ SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

Tee เป็นอุปกรณ์ท่อเคมีชนิดหนึ่งที่มีสามรูคือหนึ่งทางเข้าและสองช่องทางหรือสองทางเข้าและหนึ่งทางออกมีทีออฟรูปตัว T และรูปตัว Y และทีออฟที่มีหัวฉีดขนาดเส้นผ่านศูนย์กลางเท่ากันและหัวฉีดรีดิวซ์ ซึ่งใช้ที่จุดต่อของท่อสามท่อที่เหมือนกันหรือต่างกัน[1] หน้าที่หลักของแท่นทีคือการเปลี่ยนทิศทางของของไหลช่วงเส้นผ่านศูนย์กลางภายนอกอยู่ระหว่าง 2.5" ถึง 60" (2.5 นิ้ว = DN65, 60 นิ้ว = DN1500) ความหนาของผนังคือ 3-60 มม. จาก 26" ถึง 60" (26 นิ้ว = DN650, 60 นิ้ว = DN1500) สำหรับการเชื่อม เสื้อยืดความหนาของผนัง 28 ถึง 60 มม.การให้คะแนนความดันคือ Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

เหล็กกล้าคาร์บอนเท่ากับ Tee Pipe Fitting ผู้ส่งออกในอินเดีย, 24 นิ้ว 1/2 ถึง 48 นิ้ว Barred Tee ผู้จัดจำหน่าย, ASME B16.9 เหล็กกล้าไร้สนิม Equal Tee Fitting ผู้ผลิต, ASME B16.9 Tee

ขนาดของ ASME B16.9 กากบาทตรง

กรมอุทยานฯ	OD NS	ศูนย์-to-End ค	ศูนย์-to-End NS
1/2	21.3	25	25
3/4	26.7	29	29
1	33.4	38	38
1¼	42.2	48	48
1½	48.3	57	57
2	60.3	64	64
2½	73	76	76
3	88.9	86	86
3½	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273	216	216
12	323.8	254	254
14	355.6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



ขนาดของ ASME B 16.9 Buttweld Straight Cross

ขนาดท่อที่กำหนด (NPS)	DN	เส้นผ่านศูนย์กลางภายนอกที่ Bevel	Center-to-End
			Run.C	เอาท์เล็ท.M[หมายเหตุ(1) และ (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1 / 2	65	73.0	76	76
3	80	88.9	86	86
3-1 / 2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
