รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอน P245GH , P250GH , P265GH, P280GH, S235JR, C22.8, ST37.2 และเหล็กกล้าไร้สนิม SS304/3 | ขนาด: | DN15-DN3000 |
|---|---|---|---|
| ความดัน: | PN6, PN10, PN16, PN25, PN40, PN63 , PN100 , PN160 | ชนิดหน้าแปลน: | type01 , type02, type04, type05, type11, type12 , type13,type21, type32, type34 และ type36 |
| การเคลือบผิว: | สีดำ, น้ำมันป้องกันสนิม, กัลวาไนซ์, สีเหลือง | พื้นผิว: | หน้าเรียบ (TYPEA), หน้ายก (TYPE B1 และ B2) , ลิ้น (TYPE C) ร่องเส้นต่อเนื่องเหนือร่อง (TYPE D), หัวจ |
| ตอบ: | NPT และ BSP | มาตรฐาน: | EN1092-1, DIN ฟอร์จหน้าแปลน |
| แสงสูง: | DIN EN1092-1 หน้าแปลนฟอร์จ,หน้าแปลนเชื่อมคอ,หน้าแปลนแบบเกลียวแบน |
||

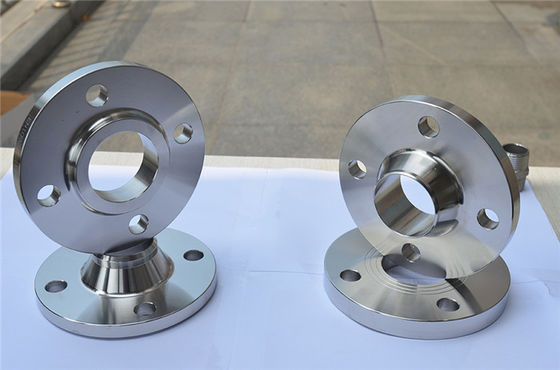

DIN / EN1092-1 หน้าแปลนปลอมแปลง PN6, PN10, PN16, PN25, PN40, PN63
คอเชื่อม, สลิปออน, ตาบอด, แบน, เกลียว, หน้าแปลนหลวม
1. EN1092-1 หน้าแปลน
ช่วงขนาด: DN15 ถึง DN2000
การออกแบบ: Type01, Type02 , Type04 , Type05 , Type11, Type12 , Type 13,
Type21, Type 32 , Type33 และ Type 34
ความดัน: PN6, PN10, PN16, PN25, PN40, PN63, PN100
วัสดุ: เหล็กกล้าคาร์บอน C22.8, S235JR, P235GH, P245GH, P250GH, P265GH, P280GH
สแตนเลส: SS304/304L, SS316/316L, SS321
การเคลือบผิว: สีดำ, สีเหลือง, น้ำมันป้องกันสนิม, สังกะสีแบบจุ่มเย็นและร้อน, เคลือบอีพ็อกซี่
พื้นผิว : หน้าแบน (TYPEA), หน้ายก (TYPE B1 และ B2) , ลิ้น (TYPE C) ,
ร่องเส้นต่อเนื่องเหนือร่อง (TYPE D)
หัวจุก (TYPE E) ร่อง (TYPE F) หัวจุกโอริง (TYPE G) ร่องโอริง (TYPE H)
| ประเภท 01: หน้าแปลนเพลท (สลิปออน) สำหรับเชื่อม | แบบที่ 13: หน้าแปลนเกลียวฮับ |
| ประเภท 02: หน้าแปลนจานหลวมพร้อมปลอกคอเชื่อม | แบบที่ 21: หน้าแปลนอินทิกรัล |
| พิมพ์ 04: หน้าแปลนจานหลวมพร้อมปลอกคอเชื่อม | ประเภท 32: ปลอกคอแผ่นเชื่อม |
| ประเภท 05: หน้าแปลนเปล่า (ตาบอด) | แบบที่ 33: ปลายท่อตัน |
| ประเภทที่ 11: หน้าแปลนคอเชื่อม | แบบที่ 34: ปลอกคอเชื่อม |
| แบบที่ 12: หน้าแปลนสลิปออนสำหรับการเชื่อม |
2. DIN FLANGE
ช่วงขนาด: DN15 ถึง DN3000
ออกแบบ:
สลิปบนหน้าแปลน (หน้าแปลนแบน): DIN2573,2576,2502,2503, 2543,2545
แนวเชื่อมคอ :DIN2631,2632,2633,2634,2635,2636,2637
หน้าแปลนตาบอด :DIN 2527 PN6, PN10, PN16, PN25, PN40
เกลียวเกลียว: DIN2565,2566,2567,2568,2569
หน้าแปลนหลวม: DIN 2641,2642,2655,2656
ดุมล้อบนหน้าแปลน:DIN86029,86030
วัสดุ: เหล็กกล้าคาร์บอน ST37.2,S235JR,C22.8
เหล็กกล้าไร้สนิม SS304/304L, SS316/316L, SS321
รายละเอียดหน้าแปลน DIN / EN1092-1:
| ครีบ DIN / EN | |||
| พิมพ์ | นอร์ม | แรงดันที่กำหนด | มิติ |
| หน้าแปลนคอเชื่อม | EN1092-1 Typ11 | PN6-PN100 | DN10-DN2000 |
| DIN 2631 - DIN 2637 | |||
| ครีบตาบอด | EN1092-1 Typ05 | PN6-PN100 | DN10-DN2000 |
| DIN 2527 | PN6-PN40 | ||
| หน้าแปลนแบนสำหรับงานเชื่อม | ดิน 2573/DIN2576/DIN2502/DIN2503/ DIN2543/DIN2544/DIN2545 |
PN6-PN100 | DN10-DN2000 |
| EN1092-1 Typ01 | PN6-PN40 | DN10-DN3000 | |
| หน้าแปลนหลวม + ปลอกคอเชื่อม |
DIN2641/DIN2642/DIN2655/DIN2656 | PN6-40 | DN10-DN800 |
| EN1092-1 Typ02 | DN10-DN2000 | ||
| EN1092-1 Typ32 | |||
| หน้าแปลนหลวม + ปลอกคอเชื่อม |
DIN 2673 | PN10 | DN10-DN1200 |
| EN1092-1 Typ04 | PN6-PN40 | DN10-DN2000 | |
| EN1092-1 Typ34 | |||
| ครีบเกลียว | EN1092-1 ประเภท 13 | PN6-PN100 | DN10-DN600 |
| DIN2565,2566,2567,2568,2569 | DN10-DN150 | ||
| ลื่นบนหน้าแปลน | EN1092-1 Typ12 | PN6-PN100 | DN10-DN600 |
| DIN86029/DIN86030 | PN10-PN16 | DN10-DN1000 | |
