Name: EN10204 3.1 เหล็กกล้าคาร์บอนฟิตติ้งสแตนเลส SGP JIS B2311 Elbow Tee Reducer Cap
Brand: XF/XINFENG
SKU: 1/2 "-72"
Price: 1 USD
Availability: InStock
Rating: 4.5 (168 reviews)

สถานที่กำเนิด:

ประเทศจีน

ชื่อแบรนด์:

XF/XINFENG

ได้รับการรับรอง:

ISO9001 , PED AND AD2000 W0 EN10204 3.1

หมายเลขรุ่น:

1/2 "-72"

จำนวนสั่งซื้อขั้นต่ำ:

1pcs

ราคา:

1USD

รายละเอียดการบรรจุ:

กรณีไม้อัดและพาเลท

เวลาการส่งมอบ:

30 วัน

เงื่อนไขการชำระเงิน:

L / C, D / A, D / P, T / T

สามารถในการผลิต:

2,000 ตันหนึ่งเดือน

มาตรฐาน:

JIS B2311

ขนาด:

1/2" - 72"

วัสดุ:

A234 WPB ,SS400 SS304/304L SS316/316L

การเคลือบผิว:

น้ำมัน สังกะสีเย็น และร้อนชุบสังกะสี

หนา:

SGP

ประเภทการผลิต:

ศอก , ทีแคปลด

แสงสูง:

เหล็กติดตั้ง SGP JIS B2311

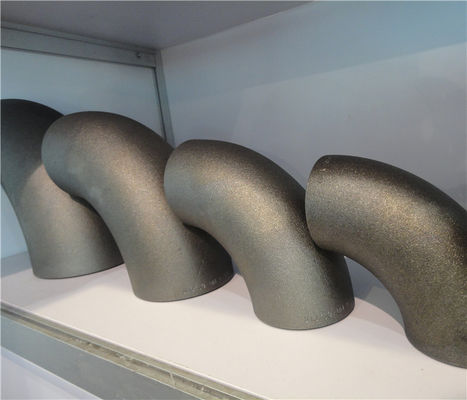

B2311 Elbow Tee Reducer Cap

EN10204 3.1 ข้อต่อสแตนเลส

ข้อต่อเหล็ก SGP JIS B2311 ตัวลดข้อศอกและฝาปิด

ข้อต่อเหล็ก SGP JIS B2311 ตัวลดข้อศอกและฝาเหล็กคาร์บอน สแตนเลส

ขนาดของข้อศอก SGP ใน JIS B2311/B2312

ขนาดของข้อศอกมาตรฐาน JIS B2311/ B2312 SGP

JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING

ขนาดข้อศอก SGP 45 °และ 90 °ในหน่วย mm

ระบุ		OD	ศูนย์สู่จุดจบ			90˚น้ำหนัก		45 °น้ำหนัก
(กรมอุทยานฯ)		OD	90˚(F)		45˚(ชม)	KG/PC		KG/PC
อา	บี	ดี	ยาว	ช็อต	ยาว	ยาว	สั้น	ยาว
15	½	21.7	38.1	-	15.8	0.08	0.05	0.04
20	¾	27.2	38.1	-	15.8	0.1	0.07	0.05
25	1	34	38.1	25.4	15.8	0.15	0.1	0.08
32	1¼	42.7	47.6	31.8	19.7	0.26	0.17	0.13
40	1½	48.6	57.2	38.1	23.7	0.35	0.24	0.18
50	2	60.5	76.2	50.8	31.6	0.64	0.43	0.32
65	2½	76.3	95.3	63.5	39.5	1.12	0.75	0.56
80	3	89.1	114.3	76.2	47.3	1.58	1.05	0.79
90	3½	101.6	133.4	88.9	55.3	2.17	1.45	1.09
100	4	114.3	152.4	101.6	63.1	2.91	1.94	1.46
125	5	139.8	190.5	127	78.9	4.49	2.99	2.25
150	6	165.2	228.6	152.4	94.7	7.09	4.73	3.55
200	8	216.3	304.8	203.2	126.3	14.4	9.61	7.2
250	10	267.4	381	254	157.8	25.4	16.9	12.7
300	12	318.5	457.2	304.8	189.4	38.1	25.4	19.05
350	14	355.6	533.4	355.6	220.9	56.7	37.8	28.35
400	16	406.4	609.6	406.4	252.5	74.3	49.5	37.15
450	18	457.2	685.8	457.2	284.1	94.2	62.8	47.1
500	20	508	762	508	315.6	116	77.7	58
550	22	558.8	838.2	558.8	347.2	141	94.1	70.5
600	24	609.6	914.4	609.6	378.7	168	112	84
650	26	660.4	990.6	660.4	410.3	198	132	99
700	28	711.2	1066.8	711.2	441.9	230	154	115
750	30	762	1143	762	473.4	264	176	132
800	32	812.8	1219.2	812.8	505	301	201	150.5
850	34	863.6	1295.4	863.6	536.6	340	227	170
900	36	914.4	1371.6	914.4	568.1	380	253	190
950	38	965.2	1447.8	965.2	599.7	425	283	212.5
1000	40	1016	1524	1016	631.2	471	314	235.5
1050	42	1066.8	160.2	1066.8	662.8	518	346	259
1100	44	1117.6	1676.4	1117.6	694.4	570	380	285
1150	46	1168.4	1752.6	1168.4	725.9	623	415	311.5
1200	48	1219.2	1828.8	1219.2	757.5	677	452	338.5

ศอก SGP 180° ขนาดเป็น mm

ระบุ		OD	C ถึง C		จบสิ้น		180˚น้ำหนัก
(กรมอุทยานฯ)		OD	180˚ (ป)		180˚(K)		KG/PC
อา	บี	ด	ยาว	ช็อต	ยาว	ช็อต	ยาว	สั้น
15	½	21.7	76.2	-	49	-	0.16	0.1
20	¾	27.2	76.2	-	51.7	-	0.2	0.14
25	1	34	76.2	50.8	55.1	42.4	0.3	0.2
32	1¼	42.7	95.2	63.6	69	53.2	0.52	0.34
40	1½	48.6	114.4	76.2	81.5	62.4	0.7	0.48
50	2	60.5	152.4	101.6	106.5	81.1	1.28	0.86
65	2½	76.3	190.6	127	133.5	101.7	2.24	1.5
80	3	89.1	228.6	152.4	158.9	120.8	3.16	2.1
90	3½	101.6	266.8	177.8	184.2	139.7	4.34	2.9
100	4	114.3	304.8	203.2	209.6	158.8	5.82	3.88
125	5	139.8	381	254	260.4	196.9	8.98	5.98
150	6	165.2	457.2	304.8	311.2	235	14.18	9.46
200	8	216.3	609.6	406.4	413	311.4	28.8	19.22
250	10	267.4	762	508	514.7	387.7	50.8	33.8
300	12	318.5	914.4	609.6	616.5	464.1	76.2	50.8
350	14	355.6	1066.8	711.2	711.2	533.4	113.4	75.6
400	16	406.4	1219.2	812.8	812.8	609.6	148.6	99
450	18	457.2	-	-	-	-	188.4	125.6
500	20	508	-	-	-	-	232	155.4
550	22	558.8	-	-	-	-	282	188.2
600	24	609.6	-	-	-	-	336	224
650	26	660.4	-	-	-	-	396	264
700	28	711.2	-	-	-	-	460	308
750	30	762	-	-	-	-	528	352
800	32	812.8	-	-	-	-	602	402
850	34	863.6	-	-	-	-	680	454
900	36	914.4	-	-	-	-	760	506
950	38	965.2	-	-	-	-	850	566
1000	40	1016	-	-	-	-	942	628
1050	42	1066.8	-	-	-	-	1036	692
1100	44	1117.6	-	-	-	-	1140	760
1150	46	1168.4	-	-	-	-	1246	830
1200	48	1219.2	-	-	-	-	1354	904
