รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กกล้าคาร์บอนและสแตนเลส | การรักษาพื้นผิว: | น้ำมันเบา , กัลวาไนซ์ |
|---|---|---|---|
| ความดัน: | 600kpa 1000kpa 1600kpa 2500kpa | พิมพ์: | ดังนั้น ตาบอด |
| ขนาด: | DN15-DN600 | ||
| แสงสูง: | 1600kpa 2500kpa ตาราง D หน้าแปลน 1600kpa ตาราง E หน้าแปลน 2500kpa ตาราง D หน้าแปลน,1600kpa Table E Flange,2500kpa Table D Flange |
||

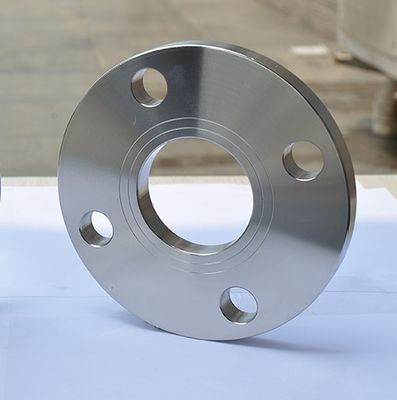

SABS 1123 หน้าแปลนจาน 600kpa 1000kpa 1600kpa 2500kpa ตาราง D ตาราง E หน้าแปลนเหล็กคาร์บอน
|
มาตรฐาน
|
พิมพ์ |
ความดัน |
วัสดุ | ขนาด |
กระบวนการ |
พื้นผิว การรักษา |
|
SABS1123
|
ดังนั้น ตาบอด |
600kpa 1000kpa 1600kpa 2500kpa |
เหล็กกล้าคาร์บอน สแตนเลส |
DN15-DN600 |
ปลอมแปลง, ปลอมแปลง |
สีเหลือง น้ำมันเบา |
SABS 1123 ครีบ
SABS 1123 ครีบ
| ระบุ ความดัน 1000 kPa 1000/2 = ตาราง 9 1000/4 = ตาราง 11 1,000/3 = ตาราง 10 1000/8 = ตาราง 13 | ||||||||||||||||||
| น. ขนาด |
ท่อ OD NS1 |
หน้าแปลน | ที่ยกขึ้น ใบหน้า |
Bolting |
เจาะ | คอ | เจ้านาย | |||||||||||
| NS | NS | NS1 | NS2 | NS3 | ชม | ชม1 | NS4 | NS | เลขที่. | NS2 | k | NS3 | ชม2 | NS | NS5 | |||
| 10 | 17.2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21.3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26.9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33.7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42.4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48.3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60.3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76.1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88.9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114.3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139.7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168.3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193.7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219.1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244.5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273.0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323.9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355.6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406.4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457.2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508.0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559.0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609.6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
วัสดุ
1) เหล็กกล้าคาร์บอน P245GH, P250GH, S235 และเหล็กกล้าไร้สนิม SS304, SS316, SS316L
พื้นผิวป้องกันสนิม:
น้ำยากันสนิมที่พื้นผิว 1: น้ำมันกันสนิมแบบเบา
สารกันสนิมพื้นผิว 2: เคลือบสีดำ
สารกันสนิมพื้นผิว 3: การเคลือบสีเหลือง
พื้นผิวป้องกันสนิม 4: Galnavized (ชุบสังกะสีแบบจุ่มร้อนหรือสังกะสีด้วยไฟฟ้า)
เชื่อมต่อใบหน้า:
พื้นผิว 1: ผิวเรียบ
พื้นผิว 2: Sprial หยัก
พื้นผิว 3: สองหรือสามร่อง (Water Lines)
(ยกหน้า=RF ,หน้าแบน=FF)
เงื่อนไข:
1) การชำระเงิน: L/C ที่ไม่สามารถเพิกถอนได้หรือ T/T, D/P
2) ระยะเวลาในการจัดส่ง FOB China Port หรือ CIF Buyer's Port
3) การบรรจุ: พาเลทไม้อัด/กล่อง
ติดต่อ:
ผู้จัดการฝ่ายขาย: Grace Zhang
HEBEI XINFENG หน้าแปลนแรงดันสูงและข้อต่อท่อ จำกัด
เพิ่ม: Mencun County, Cangzhou City, Hebei Province, China 061400
มือถือ:86 18031772015 (wechat, whatsapp)
โทร: 86-317-6725755
อีเมล: info4@hbxfgj.com
Skype: cangzhouzhangnan
คำถามที่พบบ่อย:
1.อะไรคือสิ่งที่ขั้นต่ำของคุณ?
โดยปกติขั้นต่ำของเราสำหรับแต่ละขนาดคือ 1 ตันหากคิดว่ามันมากเกินไป เราสามารถพูดคุยรายละเอียดตามความต้องการของคุณได้
2. คุณสามารถเสนอตัวอย่างฟรีได้หรือไม่?
ใช่ เราสามารถให้ตัวอย่างฟรี 150m - 200m
3. เวลาในการจัดส่งของคุณคือเท่าไร?
เราจะจัดส่งใน 30-45 วัน
4. คุณสามารถรับผลิตภัณฑ์ผสมในภาชนะเดียวได้หรือไม่?
ใช่เรายอมรับอย่างแน่นอน
