รายละเอียดสินค้า:
|
| จิตรกรรม: | สีดำ,สีเหลือง,น้ำมันกันสนิม,สังกะสี | พื้นผิว: | หน้ายก หน้าแบน |
|---|---|---|---|
| ขนาด: | 3/4"-72" | วัสดุ: | A105-A350 LF2·P250GH-P280 GH·S235JRG2·SS400; A182 F304-F304L-F316-F316L |
| บรรจุุภัณฑ์: | กล่องไม้ชั้น,พาเลท | ชื่อ: | ansi ลื่นบนหน้าแปลน |
| แสงสูง: | b16.5 ใบ ansi บนหน้าแปลน b16.47 ใบบนหน้าแปลนที่ยกขึ้น 150 # ใบบนหน้าแปลนที่ยกขึ้น,b16.47 slip on raised face flange,150# slip on raised face flange |
||
ท่อ หน้าแปลนคือ ดิสก์ ปลอกคอ หรือวงแหวนที่ยึดติดกับท่อโดยมีวัตถุประสงค์เพื่อเพิ่มการรองรับแรง ปิดกั้นท่อส่ง หรือใช้สิ่งที่แนบมากับสิ่งของเพิ่มเติมพวกเขามักจะเชื่อมหรือขันเข้ากับปลายท่อและเชื่อมต่อกับสลักเกลียวใส่ปะเก็นระหว่างครีบผสมพันธุ์ทั้งสองเพื่อให้ผนึกแน่นขึ้นครีบเหล่านี้มีทั้งขนาดที่กำหนดโดยลูกค้าหรือผลิตตามข้อกำหนดที่เผยแพร่องค์กรและสมาคมหลายแห่งได้เผยแพร่ข้อกำหนดที่ให้ข้อมูลมิติรวมถึงข้อกำหนดความดันที่อุณหภูมิต่างกันบริษัทของเราผลิตการออกแบบที่กำหนดเองและสต็อกผลิตภัณฑ์เหล่านี้หกประเภทพื้นฐานแม้ว่าสิ่งเหล่านี้จะเป็นประเภทที่พบบ่อยที่สุดหกประเภท แต่เราเป็นผู้ผลิตแบบกำหนดเองเช่นกัน และสามารถสร้างหน้าแปลนประเภทใดก็ได้ที่จำเป็นสำหรับความต้องการของคุณโปรดคลิกที่ภาพใดภาพหนึ่งต่อไปนี้เพื่อดูรายละเอียดเพิ่มเติมของรายการที่คุณสนใจ แต่ละหน้ายังมีวิดีโอที่ให้ความเข้าใจในกระบวนการติดตั้งได้ดียิ่งขึ้น
ดังที่เห็นได้ชัดจากชื่อของพวกเขาเหล่านี้ หน้าแปลนท่อลื่นไถลไปตามท่อผลิตขึ้นด้วยเส้นผ่านศูนย์กลางภายในที่ใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของท่อเล็กน้อยสิ่งที่แนบมาเหล่านี้เชื่อมต่อกับท่อโดยใช้รอยเชื่อมที่ด้านบนและด้านล่างของหน้าแปลน
โดยทั่วไปแล้วหน้าแปลนแบบสลิปออนจะมีหน้ายกหรือแบนเมื่อจำเป็นต้องยกหน้าขึ้นเพื่อสวมหน้าแปลนท่อ ความสูงมาตรฐานคือ 1/16" สำหรับหน้าแปลนท่อแบบสลิปออนที่ระดับต่ำกว่า 400# สำหรับหน้าแปลนแบบสวมบนหน้าแปลนท่อขนาด 400# ขึ้นไป หน้าแปลนมาตรฐานของหน้าแปลนท่อที่ยกสูงขึ้นคือ 1/4"
Coastal Flange ผลิตสลิปบนหน้าแปลนท่อในเกรดวัสดุเหล็กทั้งหมด รวมถึงคาร์บอนสลิปบนหน้าแปลนท่อ สลิปสแตนเลสบนหน้าแปลนท่อ และสลิปโลหะผสมบนหน้าแปลนท่อCoastal Flange ยังมีสลิปบนหน้าแปลนท่อหลายแบบในสต็อกและพร้อมส่งสลิปบนหน้าแปลนท่อในสต็อก ได้แก่ สลิป AWWA บนหน้าแปลนท่อ, หน้าแปลน ANSI บนหน้าแปลนท่อ, ใบดันท่อบนหน้าแปลนท่อ และสลิปบนหน้าแปลนท่อที่ตรงกับ OD และการเจาะหน้าแปลน ASME

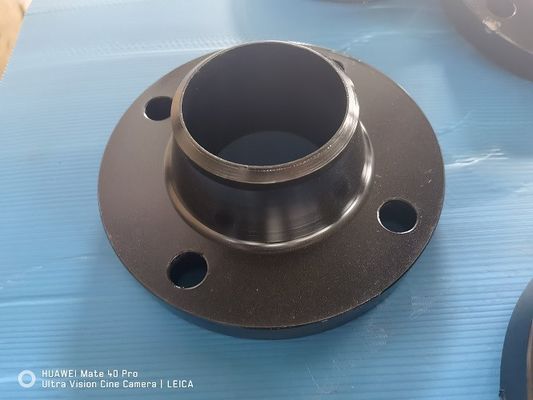

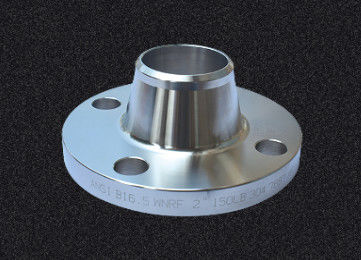

เหล่านี้ หน้าแปลนท่อแนบโดยการเชื่อมท่อเข้ากับคอของหน้าแปลนซึ่งจะถ่ายเทความเครียดจากหน้าแปลนไปยังท่อแทนยังลดความเข้มข้นของความเครียดจากฐานของฮับหน้าแปลนคอเชื่อมมักใช้สำหรับการใช้งานที่มีแรงดันสูงเป็นปัจจัยเส้นผ่านศูนย์กลางด้านในของหน้าแปลนได้รับการออกแบบให้ตรงกับเส้นผ่านศูนย์กลางภายในของท่อหน้าแปลนคอท่อเชื่อมพร้อมดุมล้อได้เผยแพร่ข้อกำหนดที่มีตั้งแต่ 1/2" ถึง 96"บริษัทของเรามีสิ่งเหล่านี้ในเกรดวัสดุ ข้อมูลจำเพาะ และขนาดทั้งหมด
โดยทั่วไปแล้วหน้าแปลนท่อคอเชื่อมจะมีหน้ายก หน้าแบน หรือหันหน้าไปทาง RTJเมื่อต้องยกหน้าขึ้นสำหรับหน้าแปลนท่อคอเชื่อม ความสูงมาตรฐานคือ 1/16" สำหรับหน้าแปลนท่อคอเชื่อมที่ต่ำกว่า 400# สำหรับหน้าแปลนท่อคอเชื่อมที่ 400# ขึ้นไป หน้าแปลนท่อคอเชื่อมมาตรฐานที่ยกหน้าสูงคือ 1/4"
หน้าแปลนชายฝั่งผลิตหน้าแปลนท่อคอเชื่อมในเกรดวัสดุเหล็กทั้งหมด รวมถึงหน้าแปลนท่อคอเชื่อมคาร์บอน หน้าแปลนท่อคอเชื่อมสแตนเลส และหน้าแปลนท่อคอเชื่อมโลหะผสมหน้าแปลนชายฝั่งยังมีหน้าแปลนท่อคอเชื่อมหลายแบบในสต็อกและพร้อมส่งหน้าแปลนท่อคอเชื่อมในสต็อกรวมถึงหน้าแปลนท่อคอเชื่อม ANSI B16.5, หน้าแปลนท่อคอเชื่อม ASME B16.47 ซีรี่ส์ "A", ASME B16.47 ซีรี่ส์ "B" ข้อต่อท่อคอเชื่อม, หน้าแปลนท่อเชื่อมคอท่อความดันCoastal Flanges ยังผลิตหน้าแปลนท่อคอเชื่อมแบบกำหนดเองตามความต้องการของลูกค้า
ท่อ หน้าแปลนคือ ดิสก์ ปลอกคอ หรือวงแหวนที่ยึดติดกับท่อโดยมีวัตถุประสงค์เพื่อเพิ่มการรองรับแรง ปิดกั้นท่อส่ง หรือใช้สิ่งที่แนบมากับสิ่งของเพิ่มเติมพวกเขามักจะเชื่อมหรือขันเข้ากับปลายท่อและเชื่อมต่อกับสลักเกลียวใส่ปะเก็นระหว่างครีบผสมพันธุ์ทั้งสองเพื่อให้ผนึกแน่นขึ้นครีบเหล่านี้มีทั้งขนาดที่กำหนดโดยลูกค้าหรือผลิตตามข้อกำหนดที่เผยแพร่องค์กรและสมาคมหลายแห่งได้เผยแพร่ข้อกำหนดที่ให้ข้อมูลมิติรวมถึงข้อกำหนดความดันที่อุณหภูมิต่างกันบริษัทของเราผลิตการออกแบบที่กำหนดเองและสต็อกผลิตภัณฑ์เหล่านี้หกประเภทพื้นฐานแม้ว่าสิ่งเหล่านี้จะเป็นประเภทที่พบบ่อยที่สุดหกประเภท แต่เราเป็นผู้ผลิตแบบกำหนดเองเช่นกัน และสามารถสร้างหน้าแปลนประเภทใดก็ได้ที่จำเป็นสำหรับความต้องการของคุณโปรดคลิกที่ภาพใดภาพหนึ่งต่อไปนี้เพื่อดูรายละเอียดเพิ่มเติมของรายการที่คุณสนใจ แต่ละหน้ายังมีวิดีโอที่ให้ความเข้าใจในกระบวนการติดตั้งได้ดียิ่งขึ้น
ข้อต่อตัก หน้าแปลนท่อเลื่อนตรงเหนือท่อและมักใช้กับส่วนปลายต้นขั้วโดยปกติแล้วท่อจะเชื่อมเข้ากับปลายต้นขั้ว และหน้าแปลนท่อข้อต่อแบบตักหมุนรอบปลายต้นขั้วได้อย่างอิสระข้อดีคือจะไม่มีปัญหากับการจัดตำแหน่งรูสลักหน้าแปลนท่อร่วมตักมักใช้สำหรับการใช้งานที่ต้องการการรื้อบ่อยครั้ง
หน้าแปลนสลิปออนพร้อมดุมล้อได้เผยแพร่ข้อกำหนดที่มีตั้งแต่ 1/2" ถึง 24"ขนาดที่สูงกว่า 24 นิ้วถูกผลิตขึ้นเป็นข้อต่อหน้าตักเพื่อให้ลื่นตามขนาด Coastal Flange มีหน้าแปลนท่อร่วมตักในเกรดวัสดุ ข้อมูลจำเพาะ และขนาดทั้งหมด
หน้าแปลนชายฝั่งผลิตหน้าแปลนท่อร่วมตักในเกรดวัสดุเหล็กทั้งหมด รวมถึงหน้าแปลนท่อร่วมตักคาร์บอน หน้าแปลนท่อร่วมตักตักสแตนเลส และหน้าแปลนท่อร่วมตักโลหะผสมCoastal Flange ยังมีหน้าแปลนท่อร่วมตักหลายแบบในสต็อกและพร้อมส่งหน้าแปลนชายฝั่งยังสามารถผลิตหน้าแปลนท่อแบบกำหนดเองตามข้อกำหนดของลูกค้า
| ข้อมูลจำเพาะ (ฉบับล่าสุด) | ประเภทรายการ | ระดับความดัน | ช่วงขนาด |
| ASME/ANSI B16.5 | ตาบอด, คอเชื่อม, สลิปออน, ซ็อกเก็ตเชื่อม, ข้อต่อเกลียวและตัก | 150 ถึง 2500LBS | 26" ถึง 60" |
| 150 ถึง 1500LBS | 26" ถึง 48" | ||
| ASME/ANSI B16.47 | Orifice Flanges (คอเชื่อม, สลิปออน, เกลียว) | 75 ถึง 300LBS | 1/2" ถึง 12" |
| 400, 600LBS | 26" ถึง 60" | ||
| 900LBS | 26" ถึง 48" | ||
| ASME/ANSI B16.36 | Orifice Flanges (คอเชื่อม, สลิปออน, เกลียว) | 300 ถึง 2500LBS | 1" ถึง 12" |
| EN 1092-1 / DIN / BS 4504 ครีบ | 01 (จานจานหลวม), 02 (จานจานหลวมสำหรับประเภท 32—37), 04 (จานจานหลวมสำหรับประเภท 34), 05 (จานปิดจาน), 11 (หน้าแปลนคอเชื่อม), 12 (หน้าแปลนจานสวมหัว) , 13 (ฮับ | PN2.5 ถึง PN16 | 10 มม. ถึง 1800 มม. |
| PN25 | 10 มม. ถึง 1,000 มม. | ||
| PN40 | 10 มม. ถึง 600 มม. | ||
| PN63 | 10 มม. ถึง 400 มม. | ||
| PN100 | 10 มม. ถึง 350 มม. | ||
| PN160, PN250 | 10 มม. ถึง 300 มม | ||
| PN320 | 10 มม. ถึง 250 มม. | ||
| PN400 | 10 มม. ถึง 200 มม | ||
| BS 10 | หน้าแปลนคอบอด สลิปออน และคอเชื่อม | ตาราง-A, D, E, F, H, J, K, R, S, T | 15 มม. ถึง 600 มม. |
| ASME/ANSI B16.9/MSS SP-43 | Stub end -Type:A, B, C (แบบสั้น) | S10, S40, S80 | ½” ถึง 24” |
