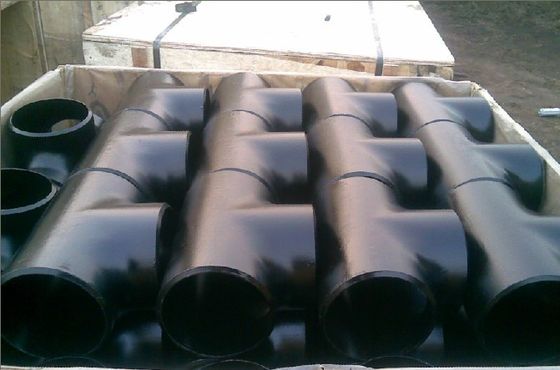

ข้อต่อท่อ Asme B16 9 Elbow Tee Reducer Cap Sch40 Sch80 Black Anti Rust Oil

ข้อต่อท่อ B16.9 ศอก แท่นลด ฝาปิด Sch40 Sch80 สีดำ น้ำมันกันสนิม

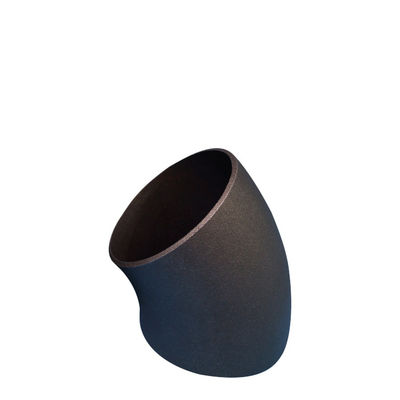

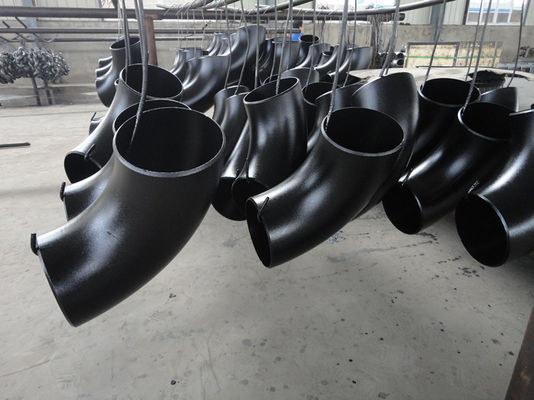

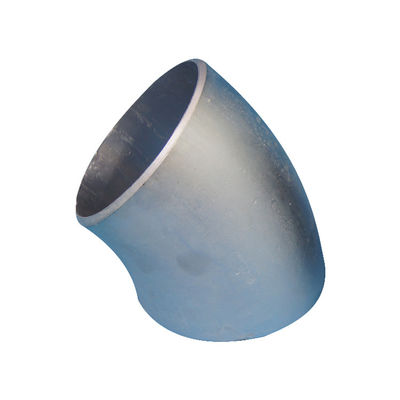

วิธีหนึ่งที่ใช้กันทั่วไปในการผลิตข้อศอกคือการใช้การดัดด้วยแมนเดรลแบบร้อนจากท่อเหล็กเส้นตรงหลังจากให้ความร้อนแก่ท่อเหล็กที่อุณหภูมิสูง ท่อจะถูกดัน ขยาย งอโดยเครื่องมือด้านในของแมนเดรลทีละขั้นตอนการดัดด้วยแมนเดรลแบบร้อนสามารถทำให้ข้อศอกไม่มีรอยต่อได้หลากหลายขนาดลักษณะของการดัดแบบแมนเดรลนั้นขึ้นอยู่กับรูปร่างและขนาดของแมนเดรลเป็นอย่างมากข้อดีของการใช้ข้อศอกดัดงอร้อน ได้แก่ ส่วนเบี่ยงเบนความหนาน้อยกว่าและรัศมีการดัดที่แข็งแรงกว่าวิธีการดัดแบบอื่นในขณะเดียวกัน การใช้การดัดแทนการโค้งงอสำเร็จรูปช่วยลดจำนวนรอยเชื่อมที่ต้องการได้อย่างมากซึ่งจะช่วยลดปริมาณงานที่ต้องการและเพิ่มคุณภาพและการใช้งานของท่ออย่างไรก็ตาม การดัดเย็นเป็นกระบวนการดัดท่อเหล็กตรงที่อุณหภูมิปกติในเครื่องดัดการดัดงอเย็นเหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางภายนอก 17.0 ถึง 219.1 มม. และความหนาของผนัง 2.0 ถึง 28.0 มม.รัศมีการดัดที่แนะนำคือ 2.5 x Doโดยปกติในรัศมีการดัด 40Dการใช้การดัดแบบเย็นจะทำให้ได้ข้อศอกรัศมีเล็กๆ ได้ แต่เราต้องห่อด้านในด้วยทรายเพื่อป้องกันรอยย่นการดัดแบบเย็นเป็นวิธีการดัดที่รวดเร็วและราคาไม่แพงเป็นตัวเลือกการแข่งขันสำหรับการผลิตท่อและชิ้นส่วนเครื่องจักร

กระบวนการผลิตข้อศอกเชื่อม (เล็ก & ใหญ่)

ศอกเชื่อมทำมาจากแผ่นเหล็ก จึงไม่เป็นศอกเหล็กไร้ตะเข็บใช้แม่พิมพ์กดแผ่นเหล็กให้เข้ารูปศอก แล้วเชื่อมตะเข็บให้เป็นศอกเหล็กสำเร็จรูปเป็นกรรมวิธีการผลิตแบบเก่าของข้อศอกไม่กี่ปีที่ผ่านมาข้อศอกขนาดเล็กเกือบจะผลิตจากท่อเหล็กแล้วตัวอย่างเช่น สำหรับข้อศอกขนาดใหญ่ การผลิตข้อศอกที่เกิน 36” OD จากท่อเหล็กเป็นเรื่องยากมากจึงมักทำจากแผ่นเหล็กกดแผ่นให้เป็นรูปครึ่งศอก แล้วเชื่อมทั้งสองส่วนเข้าด้วยกันเนื่องจากข้อศอกเชื่อมเข้ากับร่างกาย จึงจำเป็นต้องตรวจสอบรอยเชื่อมโดยทั่วไปเราใช้การตรวจเอ็กซ์เรย์เป็น NDT

ASTM A234

ข้อมูลจำเพาะนี้ครอบคลุมถึงเหล็กคาร์บอนดัดและอุปกรณ์โลหะผสมของโครงสร้างที่ไร้รอยต่อและรอยเว้นแต่จะระบุโครงสร้างที่ไร้รอยต่อหรือรอยเชื่อมตามลำดับ อาจมีการตกแต่งตามตัวเลือกของซัพพลายเออร์อุปกรณ์ก่อสร้างแบบเชื่อมทั้งหมดตามมาตรฐานนี้มาพร้อมกับการถ่ายภาพรังสี 100%ภายใต้ ASTM A234 มีหลายเกรดให้เลือกตามองค์ประกอบทางเคมีการเลือกจะขึ้นอยู่กับวัสดุท่อที่เชื่อมต่อกับอุปกรณ์เหล่านี้

เกรดบางเกรดที่มีอยู่ภายใต้ข้อกำหนดนี้และข้อกำหนดเฉพาะของวัสดุท่อที่เชื่อมต่ออยู่ด้านล่าง:

ASTM A403

ข้อมูลจำเพาะนี้ครอบคลุมถึงสองประเภททั่วไป WP & CR ของฟิตติ้งสเตนเลสสตีลออสเทนนิติกที่ทำขึ้นโดยไร้ตะเข็บและรอยเชื่อม
ฟิตติ้งคลาส WP ผลิตขึ้นตามข้อกำหนดของ ASME B16.9 & ASME B16.28 และแบ่งออกเป็นสามคลาสย่อยดังนี้:

• WP – Sผลิตจากผลิตภัณฑ์ที่ไร้รอยต่อโดยวิธีการผลิตที่ไร้รอยต่อ
• WP – W อุปกรณ์เชื่อมเหล่านี้ประกอบด้วยรอยเชื่อมและรอยเชื่อมทั้งหมดที่ทำโดยผู้ผลิตอุปกรณ์ติดตั้ง รวมถึงการเชื่อมท่อเริ่มต้น หากท่อถูกเชื่อมด้วยการเพิ่มวัสดุเติมจะถูกถ่ายภาพรังสีอย่างไรก็ตาม ไม่มีการถ่ายภาพรังสีสำหรับการเชื่อมท่อเริ่มต้น ถ้าท่อถูกเชื่อมโดยไม่ต้องเติมวัสดุตัวเติม
• WP-WX ฟิตติ้งเหล่านี้ประกอบด้วยรอยเชื่อมและรอยเชื่อมทั้งหมดไม่ว่าจะทำโดยผู้ผลิตอุปกรณ์ฟิตติ้งหรือโดยผู้ผลิตวัสดุเริ่มต้นจะถูกถ่ายภาพรังสี

ฟิตติ้ง Class CR ผลิตขึ้นตามข้อกำหนดของ MSS-SP-43 และไม่ต้องการการตรวจสอบแบบไม่ทำลาย

ภายใต้ ASTM A403 มีหลายเกรดให้เลือกขึ้นอยู่กับองค์ประกอบทางเคมีการเลือกจะขึ้นอยู่กับวัสดุท่อที่เชื่อมต่อกับอุปกรณ์เหล่านี้เกรดบางเกรดที่มีอยู่ภายใต้ข้อกำหนดนี้และข้อกำหนดเฉพาะของวัสดุท่อที่เชื่อมต่ออยู่ด้านล่าง:

ASTM A420

ข้อกำหนดนี้ครอบคลุมถึงเหล็กคาร์บอนดัดและข้อต่อเหล็กโลหะผสมของโครงสร้างที่ไร้รอยต่อและรอยสำหรับใช้ที่อุณหภูมิต่ำครอบคลุมสี่เกรด WPL6, WPL9, WPL3 & WPL8 ขึ้นอยู่กับองค์ประกอบทางเคมีฟิตติ้ง WPL6 ได้รับการทดสอบแรงกระแทกที่อุณหภูมิ – 50 ° C, WPL9 ที่ -75 ° C, WPL3 ที่ -100 ° C และ WPL8 ที่อุณหภูมิ -195° C

พิกัดแรงดันที่อนุญาตสำหรับอุปกรณ์สามารถคำนวณได้สำหรับท่อไร้ตะเข็บตรงตามกฎที่กำหนดไว้ในส่วนที่เกี่ยวข้องของ ASME B31.3

ความหนาของผนังท่อและประเภทวัสดุจะต้องเป็นไปตามที่อุปกรณ์ได้รับคำสั่งให้ใช้งาน เอกลักษณ์ของอุปกรณ์ติดตั้งอยู่แทนที่เครื่องหมายแสดงระดับแรงดัน
