รายละเอียดสินค้า:
|
| วัสดุ: | SS304/304L SS316/316L คาร์บอน TEEL ST37.2, CS S235JR, P245GH, SS304/L, SS316/L | ความดัน: | PN6, PN10, PN16, PN25, PN40, PN63, PN100 |
|---|---|---|---|
| มาตรฐาน: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA คลาส D, DIN, EN1092-1 | พิมพ์: | WN FLANGE, SO FLANGE, BLIND FLANGE, SW FLANGE, หน้าแปลนเพลท, LAP JOINT FLANGE |
| ขนาด: | 1/2" ถึง 80", 0.5 นิ้ว ถึง 80 นิ้ว | การรักษาพื้นผิว: | ภาพวาดสีดำ, ภาพวาดสีเหลือง, สังกะสี, น้ำมันป้องกันสนิม |
| ซีลหน้าแปลน: | ใบหน้ายก (RF), ใบหน้าแบน (FF), ประเภทข้อต่อวงแหวน (RTJ) | บรรจุุภัณฑ์: | กล่องไม้อัด / พาเลทที่คุ้มค่า |
| ระยะเวลาราคา: | FOB, CIF, CFR | ระยะเวลาการผลิต: | น้อยกว่า 60 ตันภายใน 30 วัน มากกว่า 60 ตัน 50 วัน |
| ใบรับรอง: | PED, ISO | ||
| แสงสูง: | din 2502 หน้าแปลนสแตนเลสปลอมแปลง pn6 หน้าแปลนสแตนเลสปลอมแปลง din 2566 หน้าแปลนปลอมแปลง,pn6 forged stainless steel flanges,din 2566 forged flange |
||

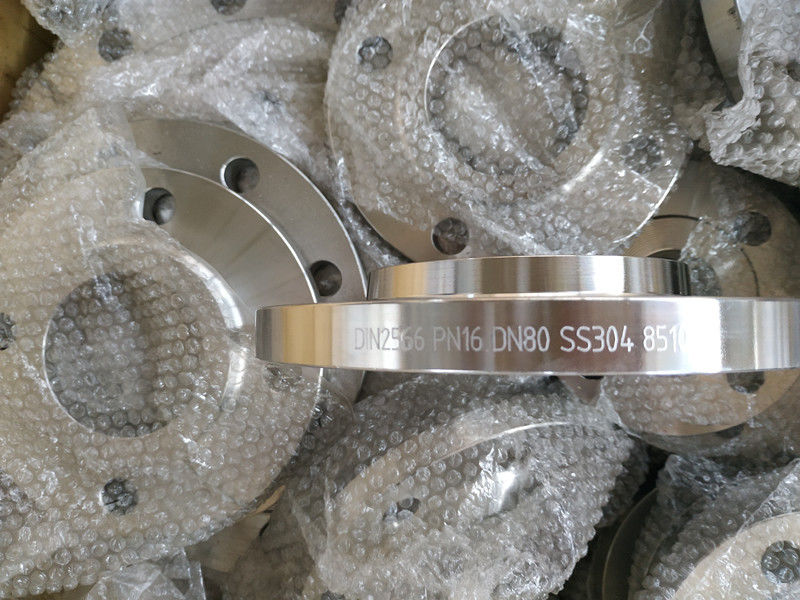

หน้าแปลนสแตนเลส DIN EN1092-1 TYPE01 หน้าแปลนเพลท DIN2502 หน้าแปลนฟอร์จ DIN2633 EN1092 TYPE11 THD หน้าแปลน DIN2566
1 มาตรฐาน DIN สำหรับหน้าแปลนชุดเดียวระบุข้อกำหนดสำหรับหน้าแปลนเหล็กกลมในการกำหนด PN 2.5 ถึง PN 100 และขนาดปกติตั้งแต่ DN 10 ถึง DN 4000 มาตรฐานนี้ระบุประเภทหน้าแปลนและส่วนหน้า ขนาดความคลาดเคลื่อนเกลียวขนาดสลักเกลียวผิวหน้าข้อต่อหน้าแปลนการทำเครื่องหมายวัสดุ.พิกัดแรงดัน/อุณหภูมิและมวลหน้าแปลนโดยประมาณมาตรฐานนี้ใช้ไม่ได้กับครีบที่ทำจากสต็อกแท่งโดยการหมุน หรือครีบประเภท 11, 12 และ 13 ที่ทำจากวัสดุแผ่น
2, การอ้างอิงเชิงบรรทัดฐาน มาตรฐาน DIN นี้รวมเอาข้อกำหนดอ้างอิงที่ลงวันที่หรือไม่ระบุวันที่จาก pubIicatons อื่น ๆการอ้างอิงเชิงบรรทัดฐานเหล่านี้ถูกอ้างถึงในสถานที่ที่เหมาะสมในข้อความและ pubIicatons จะถูกระบุไว้ในที่นี้สำหรับข้อมูลอ้างอิงที่ลงวันที่ การแก้ไขหรือปรับปรุงสิ่งพิมพ์เหล่านี้ในภายหลังจะมีผลกับมาตรฐานยุโรปนี้เฉพาะเมื่อรวมอยู่ใน t โดยการแก้ไขหรือแก้ไขสำหรับการอ้างอิงที่ไม่ระบุวันที่ ให้อ้างอิงถึง appiies ฉบับทดลอง (รวมถึงการแก้ไขเพิ่มเติม)
| วัสดุ | : | 1. เหล็กกล้าไร้สนิม ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 2. เหล็กกล้าคาร์บอน ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619 |
| มิติ | : | EN 1092-1 |
| ขนาด | : | DN10 ~ DN4000 |
| ความดัน | : | PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400 |
| ประเภทหมายเลข | : | หน้าแปลนเพลท Type 01 (สลิปออน) สำหรับการเชื่อม, หน้าแปลนเพลทแบบหลวม Type 02 พร้อมปลอกเชื่อมบนเพลทหรือปลายท่อแบบปิด, หน้าแปลนแบบหลวม Type 04 พร้อมปลอกคอแบบเชื่อม, แบบ 05 หน้าแปลนบอด, หน้าแปลนแบบเชื่อมแบบ 11, แบบที่ 12 Hubbed Slip On Flanges สำหรับการเชื่อม, Type 13 Hubbed Threaded Flanges, Type 21 Integral Flange, Type 32 Weld on Plate Collar, Type 33 Lapped Pipe End, Type 34 Weld neck Collar, Type 35 Welding Neck, Type 36 Pressed collar with long neck, ปลอกคอแบบกด 37 |
| ประเภทใบหน้า | : | A - Flat Face (FF), B - Raised Face (RF), C - Tongue, D - Groove, E - Spigot, F - Recess, G - O-ring spigot, H - ร่องโอริง |
| การเคลือบผิว | : | สีกันสนิม, สีน้ำมันดำ, เหลืองใส, ชุบสังกะสี, ชุบสังกะสีแบบเย็นและแบบจุ่มร้อน |
| ขนาด | วัสดุ | ประเภทหน้าแปลน |
| 1/2"-80" | สแตนเลส | หน้าแปลนคอเชื่อม |
| ลื่นบนหน้าแปลน | ||
| หน้าแปลนเชื่อมซ็อกเก็ต | ||
| หน้าแปลนร่วม LAP | ||

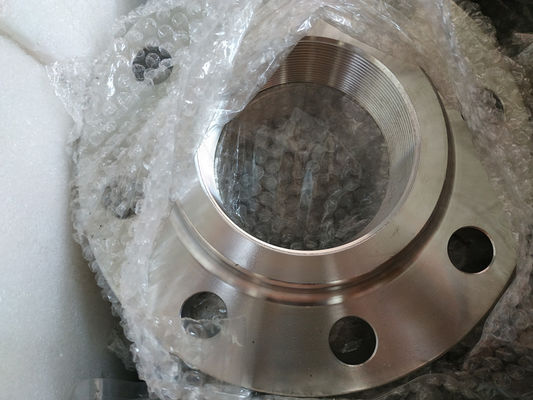

| หน้าแปลนเกลียว | ||
| หน้าแปลนตาบอด | ||
| เหล็กกล้าคาร์บอน, สแตนเลส | หน้าแปลนคอเชื่อม | |
| ลื่นบนหน้าแปลน | ||
| หน้าแปลนเชื่อมซ็อกเก็ต | ||
| หน้าแปลนร่วม LAP | ||
| หน้าแปลนเกลียว | ||
| หน้าแปลนตาบอด | ||

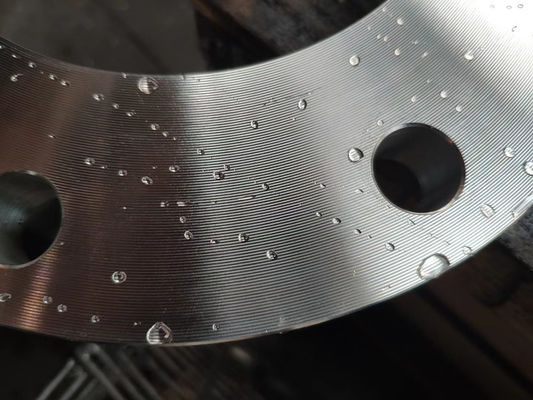

| หน้าซีลของครีบ | RF พร้อมผิวหยัก | |
| FF กับ 3 สายน้ำ | ||
| FF เนียนกริ๊บ | ||
| RTJ (แบบข้อต่อวงแหวน) | ||
| FF แบบหยัก | ||
| RF พร้อมสายน้ำ |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
