รายละเอียดสินค้า:
|

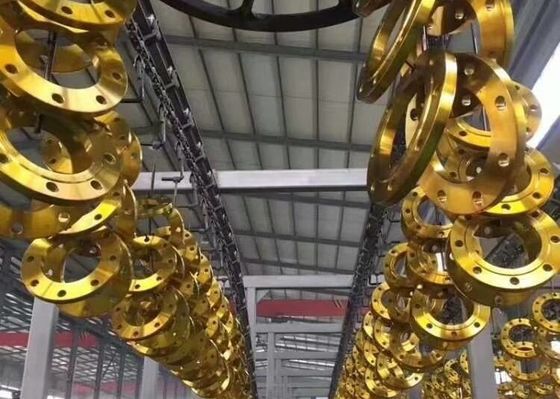

| ขนาด: | 1/2" ถึง 80", 0.5 นิ้ว ถึง 80 นิ้ว | การรักษาพื้นผิว: | ภาพวาดสีดำ, ภาพวาดสีเหลือง, สังกะสี, น้ำมันป้องกันสนิม |
|---|---|---|---|
| ซีลหน้าแปลน: | ใบหน้ายก (RF), ใบหน้าแบน (FF), ประเภทข้อต่อวงแหวน (RTJ) | บรรจุุภัณฑ์: | กล่องไม้อัด / พาเลทที่คุ้มค่า |
| ระยะเวลาราคา: | FOB, CIF, CFR | ระยะเวลาการผลิต: | น้อยกว่า 60 ตันภายใน 30 วัน มากกว่า 60 ตัน 50 วัน |
| ใบรับรอง: | PED, ISO | วัสดุ: | สแตนเลส SS316/L SS304/L |
| มาตรฐาน: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA คลาส D, D | ประเภทหน้าแปลน: | N FLANGE, SO FLANGE, BLIND FLANGE, SW FLANGE, หน้าแปลนเพลท, LAP JOINT FLANGE |
| แสงสูง: | หน้าแปลนเหล็กคาร์บอนปลอมแปลง wnrf,หน้าแปลนเหล็กคาร์บอนฟอร์จ,หน้าแปลนเหล็กคาร์บอนฟอร์จ a350 lf2 |
||

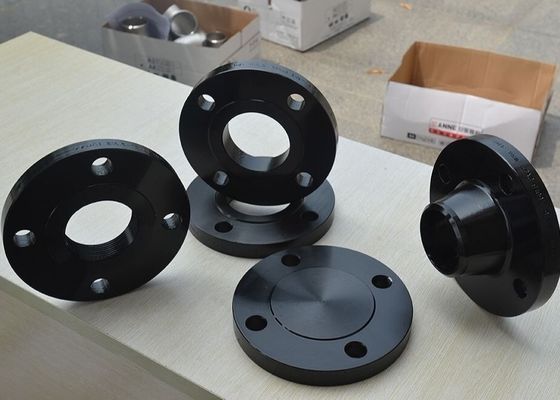

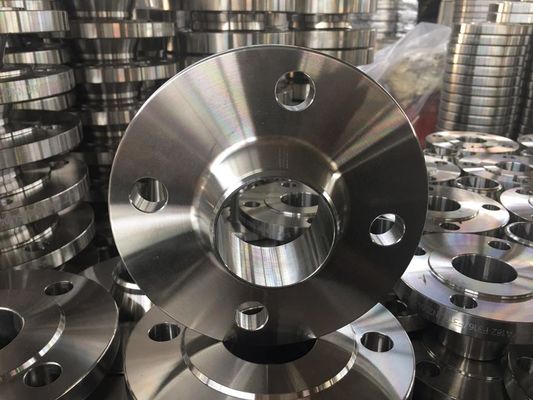

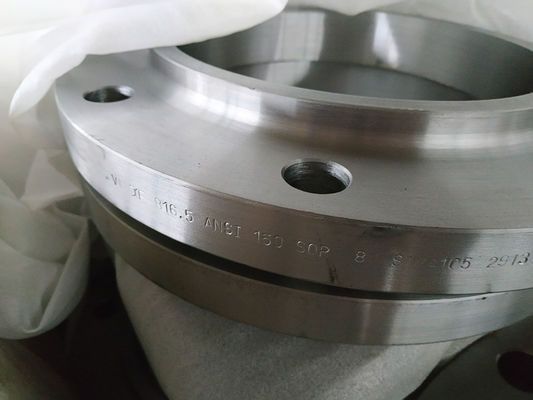

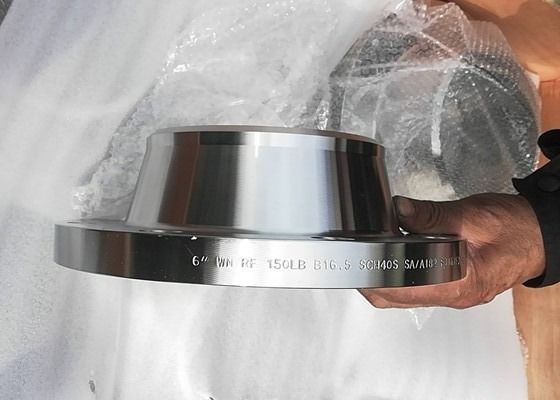

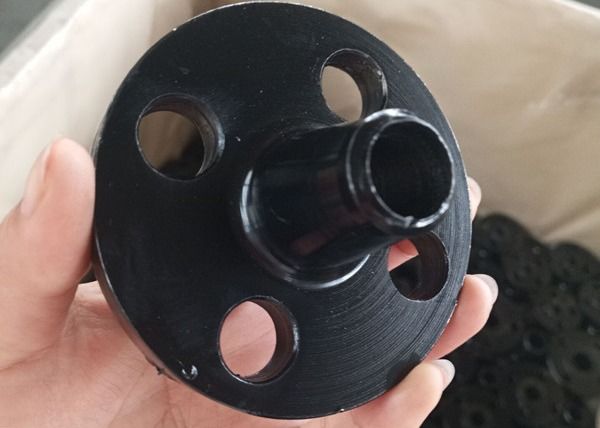

หน้าแปลน ANSI B16.5 ASME B16.47 Ser.A หน้าแปลนเหล็กคาร์บอนปลอมแปลง 150LB-2500LB หน้าแปลน SORF WNRF หน้าแปลน
| ขนาด | วัสดุ | ประเภทหน้าแปลน |
| 1/2"-80" | สแตนเลส | หน้าแปลนคอเชื่อม |
| ลื่นบนหน้าแปลน | ||
| หน้าแปลนเชื่อมซ็อกเก็ต | ||
| หน้าแปลนร่วม LAP | ||

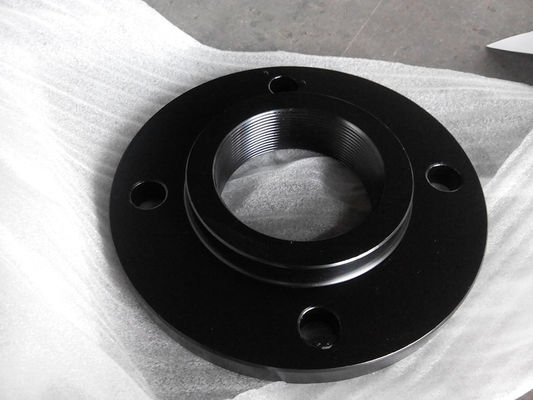

| หน้าแปลนเกลียว | ||
| หน้าแปลนตาบอด | ||
| เหล็กกล้าคาร์บอน, สแตนเลส | หน้าแปลนคอเชื่อม | |
| ลื่นบนหน้าแปลน | ||
| หน้าแปลนเชื่อมซ็อกเก็ต | ||
| หน้าแปลนร่วม LAP | ||
| หน้าแปลนเกลียว | ||
| หน้าแปลนตาบอด | ||
| หน้าซีลของครีบ | RF พร้อมผิวหยัก | |
| FF กับ 3 สายน้ำ | ||
| FF เนียนกริ๊บ | ||
| RTJ (แบบข้อต่อวงแหวน) | ||
| FF แบบหยัก | ||
| RF พร้อมสายน้ำ |
| หน้าแปลน ปกติ Diam. |
OD หน้าแปลน | ขอบคุณของหน้าแปลน Min | เดียม. ของ Hub |
เส้นผ่านศูนย์กลางของใบหน้าที่ยกขึ้น | ความยาว Hub.Y | เบื่อ | เดียม. ของ Bolt วงกลม |
เดียม. ของ Bolt หลุม |
ตัวเลข ของ Bolts |
เดียม.ของ สลักเกลียว (นิ้ว) |
กิโลกรัม | ปอนด์ | |
| นิ้ว | dn | อู๋ | ค | NS | NS | Y | NS | BC | BH | BN | BD | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 22.40 | 60.50 | 15.80 | 4 | 1/2" | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 27.70 | 69.90 | 15.80 | 4 | 1/2" | 0.7 | 1.5 |
| 1" | 25 | 108.00 | 14.20 น | 49.30 | 50.80 | 17.50 | 34.50 | 79.30 | 15.80 | 4 | 1/2" | 0.8 | 1.8 |
| 1-1/4" | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 20.60 | 43.20 | 88.90 | 15.80 | 4 | 1/2" | 1.2 | 2.6 |
| 1-1/2" | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 22.40 | 49.50 | 98.60 | 15.80 | 4 | 1/2" | 1.4 | 3.1 |
| 2" | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 25.40 | 62.00 | 120.70 | 19.10 | 4 | 5/8" | 2.2 | 4.8 |
| 2-1 / 2" | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 28.40 | 74.70 | 139.70 | 19.10 | 4 | 5/8" | 3.5 | 7.7 |
| 3" | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 30.20 | 90.70 | 152.40 | 19.10 | 4 | 5/8" | 3.8 | 8.4 |
| 3-1 / 2" | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 31.80 | 103.40 | 177.80 | 19.10 | 8 | 5/8" | 5 | 11 |
| 4" | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 33.30 | 116.10 | 190.50 | 19.10 | 8 | 5/8" | 5.6 | 12.3 |
| 5" | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 36.60 | 143.80 | 215.90 | 22.40 | 8 | 3/4" | 6.5 | 14.3 |
| 6" | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 39.60 | 170.70 | 241.30 | 22.40 | 8 | 3/4" | 8.1 | 18 |
| 8" | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 44.50 | 221.50 | 298.50 | 22.40 | 8 | 3/4" | 13 | 28.6 |
| 10" | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 49.30 | 276.40 | 362.00 | 25.40 | 12 | 7/8" | 18.4 | 40 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 327.20 | 431.80 | 25.40 | 12 | 7/8" | 28.5 | 63 |
| 14" | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 57.20 | 359.20 | 476.30 | 28.50 | 12 | 1" | 37.5 | 83 |
| 16" | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 63.50 | 410.50 | 539.80 | 28.50 | 16 | 1" | 44.5 | 98 |
| 18" | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 68.30 | 461.80 | 577.90 | 31.80 | 16 | 1 1/8" | 54 | 119 |
| 20" | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 73.20 | 513.10 | 635.00 | 31.80 | 20 | 1 1/8" | 72 | 158 |
| 24" | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 82.60 | 616.00 | 749.30 | 35.10 | 20 | 1 1/4" | 95 |
200 |
