รายละเอียดสินค้า:
|
| เหล็กกล้าคาร์บอน: | ,S235JRG2,P245GH ,P250GH,A105,SS400,SF440 | สแตนเลส: | F304 F304L F316 F316L |
|---|---|---|---|
| ขนาด: | 1/2" NB ถึง 48" NB | ความดัน: | 150 ปอนด์ 300 ปอนด์ 600 ปอนด์ 900 ปอนด์ 1500 ปอนด์ 2500 ปอนด์ |

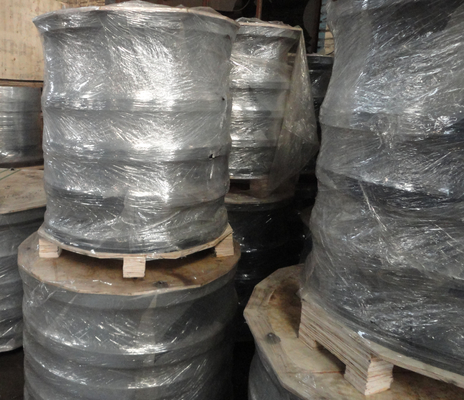

| การรักษาพื้นผิว: | น้ำมันป้องกันสนิม, สีใสป้องกันสนิม/เหลือง/ดำ, สังกะสี, ชุบสังกะสีแบบจุ่มร้อน | การบรรจุ: | ไม่มีไม้อัดรมยาหรือไม้อัด/พาเลทไม้หรือกล่อง |
| การใช้งาน: | แหล่งน้ำมัน นอกชายฝั่ง ระบบน้ำ การต่อเรือ ก๊าซธรรมชาติ พลังงานไฟฟ้า โครงการท่อ ฯลฯ | ||
| แสงสูง: | สลิปสแตนเลส 600 ปอนด์บนหน้าแปลน,สลิปสแตนเลส ss304l บนหน้าแปลน,ใบ ss บนหน้าแปลนปลอมแปลง |
||

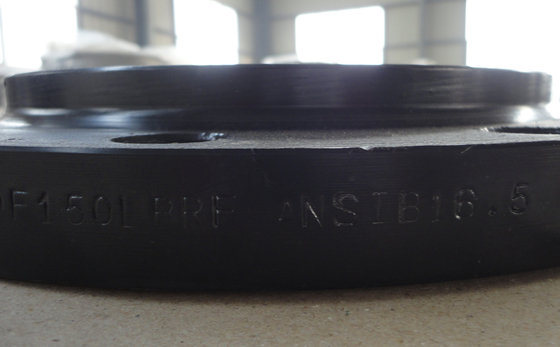

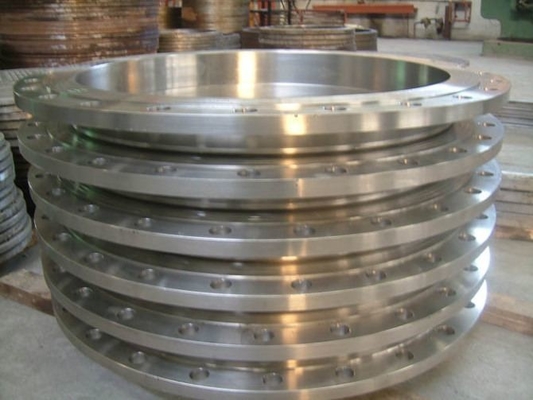

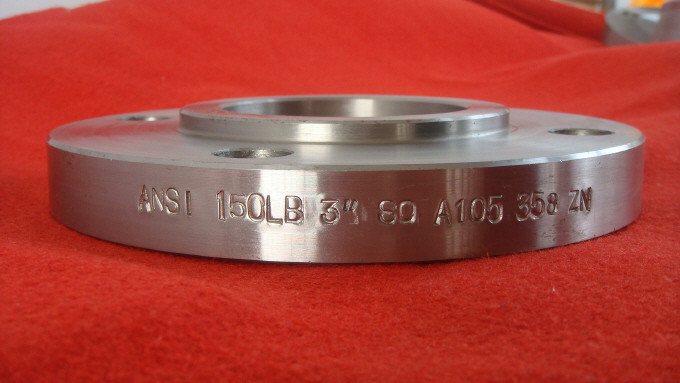

ANSI B16.5 CLASS 150 FLANGE SLIP บน A105 เหล็กกล้าคาร์บอนและ SS304L เหล็กกล้าไร้สนิมปลอมแปลง
ASME/ANSI B16.5จัดเตรียมให้
ขนาดหน้าแปลนสำหรับท่อขนาด 1/2" ถึง 24" - ในคลาสตั้งแต่ 150 ถึง 2500 โปรดทราบว่าการให้คะแนนอยู่ในขั้นตอนพร้อมคำศัพท์เช่นASME คลาส xxxหรือAPI xxxx.
โดยทั่วไป คุณจำเป็นต้องระบุกำหนดการ (ความหนา) ของท่อที่ต่ออยู่เมื่อท่อถูกเชื่อมเข้ากับหน้าแปลนการเชื่อมต่อแบบเชื่อมและแบบเกลียวของซ็อกเก็ตจะไม่ได้รับผลกระทบจากความหนาของผนัง และควรต้องใช้ OD เท่านั้น
| ขนาดท่อที่กำหนด กรมอุทยานฯ (นิ้ว) |
ชั้น 150 | ||||
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของ หน้าแปลน (นิ้ว) |
เลขที่ ของ สลักเกลียว |
เส้นผ่านศูนย์กลางของ สลักเกลียว (นิ้ว) |
เส้นผ่านศูนย์กลางของ รูกลอน (นิ้ว) |
สายฟ้า วงกลม (นิ้ว) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-1 / 2 | 4 | 1/2 | 0.62 | 2-3/8 |
| 3/4 | 3-7 / 8 | 4 | 1/2 | 0.62 | 2-3/4 |
| 1 | 4-1/4 | 4 | 1/2 | 0.62 | 3-1/8 |
| 1-1/4 | 4-5/8 | 4 | 1/2 | 0.62 | 3-1 / 2 |
| 1-1/2 | 5 | 4 | 1/2 | 0.62 | 3-7 / 8 |
| 2 | 6 | 4 | 5/8 | 0.75 | 4-3/4 |
| 2-1 / 2 | 7 | 4 | 5/8 | 0.75 | 5-1 / 2 |
| 3 | 7-1 / 2 | 4 | 5/8 | 0.75 | 6 |
| 3-1 / 2 | 8-1 / 2 | 8 | 5/8 | 0.75 | 7 |
| 4 | 9 | 8 | 5/8 | 0.75 | 7-1 / 2 |
| 5 | 10 | 8 | 3/4 | 0.88 | 8-1 / 2 |
| 6 | 11 | 8 | 3/4 | 0.88 | 9-1 / 2 |
| 8 | 13-1 / 2 | 8 | 3/4 | 0.88 | 11-3/4 |
| 10 | 16 | 12 | 7/8 | 1 | 14-1/4 |
| 12 | 19 | 12 | 7/8 | 1 | 17 |
| 14 | 21 | 12 | 1 | 1.12 | 18-3/4 |
| 16 | 23-1 / 2 | 16 | 1 | 1.12 | 21-1/4 |
| 18 | 25 | 16 | 1-1/8 | 1.25 | 22-3/4 |
| 20 | 27-1 / 2 | 20 | 1-1/8 | 1.25 | 25 |
| 24 | 32 | 20 | 1-1/4 | 1.38 | 29-1 / 2 |
| ขนาดท่อที่กำหนด กรมอุทยานฯ (นิ้ว) |
ชั้น 300 | ||||
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของ หน้าแปลน (นิ้ว) |
เลขที่ ของ สลักเกลียว |
เส้นผ่านศูนย์กลางของ สลักเกลียว (นิ้ว) |
เส้นผ่านศูนย์กลางของ รูกลอน (นิ้ว) |
สายฟ้า วงกลม (นิ้ว) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-3/4 | 4 | 1/2 | 0.62 | 2-5/8 |
| 3/4 | 4-5/8 | 4 | 5/8 | 0.75 | 3-1/4 |
| 1 | 4-7 / 8 | 4 | 5/8 | 0.75 | 3-1 / 2 |
| 1-1/4 | 5-1/4 | 4 | 5/8 | 0.75 | 3-7 / 8 |
| 1-1/2 | 6-1/8 | 4 | 3/4 | 0.88 | 4-1 / 2 |
| 2 | 6-1 / 2 | 8 | 5/8 | 0.75 | 5 |
| 2-1 / 2 | 7-1 / 2 | 8 | 3/4 | 0.88 | 5-7 / 8 |
| 3 | 8-1/4 | 8 | 3/4 | 0.88 | 6-5/8 |
| 3-1 / 2 | 9 | 8 | 3/4 | 0.88 | 7-1/4 |
| 4 | 10 | 8 | 3/4 | 0.88 | 7-7 / 8 |
| 5 | 11 | 8 | 3/4 | 0.88 | 9-1/4 |
| 6 | 12-1 / 2 | 12 | 3/4 | 0.88 | 10-5/8 |
| 8 | 15 | 12 | 7/8 | 1 | 13 |
| 10 | 17-1 / 2 | 16 | 1 | 1.12 | 15-1/4 |
| 12 | 20-1 / 2 | 16 | 1-1/8 | 1.25 | 17-3/4 |
| 14 | 23 | 20 | 1-1/8 | 1.25 | 20-1/4 |
| 16 | 25-1 / 2 | 20 | 1-1/4 | 1.38 | 22-1 / 2 |
| 18 | 28 | 24 | 1-1/4 | 1.38 | 24-3/4 |
| 20 | 30-1 / 2 | 24 | 1-1/4 | 1.38 | 27 |
| 24 | 36 | 24 | 1-1/2 | 1.62 | 32 |
| ขนาดท่อที่กำหนด กรมอุทยานฯ (นิ้ว) |
ชั้น 400 | ||||
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของ หน้าแปลน (นิ้ว) |
เลขที่ ของ สลักเกลียว |
เส้นผ่านศูนย์กลางของ สลักเกลียว (นิ้ว) |
เส้นผ่านศูนย์กลางของ รูกลอน (นิ้ว) |
สายฟ้า วงกลม (นิ้ว) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-3/4 | 4 | 1/2 | 0.62 | 2-5/8 |
| 3/4 | 4-5/8 | 4 | 5/8 | 0.75 | 3-1/4 |
| 1 | 4-7 / 8 | 4 | 5/8 | 0.75 | 3-1 / 2 |
| 1-1/4 | 5-1/4 | 4 | 5/8 | 0.75 | 3-7 / 8 |
| 1-1/2 | 6-1/8 | 4 | 3/4 | 0.88 | 4-1 / 2 |
| 2 | 6-1 / 2 | 8 | 5/8 | 0.75 | 5 |
| 2-1 / 2 | 7-1 / 2 | 8 | 3/4 | 0.88 | 5-7 / 8 |
| 3 | 8-1/4 | 8 | 3/4 | 0.88 | 6-5/8 |
| 3-1 / 2 | 9 | 8 | 7/8 | 1 | 7-1/4 |
| 4 | 10 | 8 | 7/8 | 1 | 7-7 / 8 |
| 5 | 11 | 8 | 7/8 | 1 | 9-1/4 |
| 6 | 12-1 / 2 | 12 | 7/8 | 1 | 10-5/8 |
| 8 | 15 | 12 | 1 | 1.12 | 13 |
| 10 | 17-1 / 2 | 16 | 1-1/8 | 1.25 | 15-1/4 |
| 12 | 20-1 / 2 | 16 | 1-1/4 | 1.38 | 17-3/4 |
| 14 | 23 | 20 | 1-1/4 | 1.38 | 20-1/4 |
| 16 | 25-1 / 2 | 20 | 1-3/8 | 1.5 | 22-1 / 2 |
| 18 | 28 | 24 | 1-3/8 | 1.5 | 24-3/4 |
| 20 | 30-1 / 2 | 24 | 1-1/2 | 1.62 | 27 |
| 24 | 36 | 24 | 1-3/4 | 1.88 | 32 |
| ขนาดท่อที่กำหนด กรมอุทยานฯ (นิ้ว) |
ชั้น 600 | ||||
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของ หน้าแปลน (นิ้ว) |
เลขที่ ของ สลักเกลียว |
เส้นผ่านศูนย์กลางของ สลักเกลียว (นิ้ว) |
เส้นผ่านศูนย์กลางของ รูกลอน (นิ้ว) |
สายฟ้า วงกลม (นิ้ว) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-3/4 | 4 | 1/2 | 0.62 | 2-5/8 |
| 3/4 | 4-5/8 | 4 | 5/8 | 0.75 | 3-1/4 |
| 1 | 4-7 / 8 | 4 | 5/8 | 0.75 | 3-1 / 2 |
| 1-1/4 | 5-1/4 | 4 | 5/8 | 0.75 | 3-7 / 8 |
| 1-1/2 | 6-1/8 | 4 | 3/4 | 0.88 | 4-1 / 2 |
| 2 | 6-1 / 2 | 8 | 5/8 | 0.75 | 5 |
| 2-1 / 2 | 7-1 / 2 | 8 | 3/4 | 0.88 | 5-7 / 8 |
| 3 | 8-1/4 | 8 | 3/4 | 0.88 | 6-5/8 |
| 3-1 / 2 | 9 | 8 | 7/8 | 1 | 7-1/4 |
| 4 | 10-3/4 | 8 | 7/8 | 1 | 8-1 / 2 |
| 5 | 13 | 8 | 1 | 1.12 | 10-1 / 2 |
| 6 | 14 | 12 | 1 | 1.12 | 11-1 / 2 |
| 8 | 16-1 / 2 | 12 | 1-1/8 | 1.25 | 13-3/4 |
| 10 | 20 | 16 | 1-1/4 | 1.38 | 17 |
| 12 | 22 | 20 | 1-1/4 | 1.38 | 19-1/4 |
| 14 | 23-3/4 | 20 | 1-3/8 | 1.5 | 20-3/4 |
| 16 | 27 | 20 | 1-1/2 | 1.62 | 23-3/4 |
| 18 | 29-1/4 | 20 | 1-5/8 | 1.75 | 25-3/4 |
| 20 | 32 | 24 | 1-5/8 | 1.75 | 28-1 / 2 |
| 24 | 37 | 24 | 1-7 / 8 | 2 | 33 |
| ขนาดท่อที่กำหนด กรมอุทยานฯ (นิ้ว) |
ชั้น 900 | ||||
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของ หน้าแปลน (นิ้ว) |
เลขที่ ของ สลักเกลียว |
เส้นผ่านศูนย์กลางของ สลักเกลียว (นิ้ว) |
เส้นผ่านศูนย์กลางของ รูกลอน (นิ้ว) |
สายฟ้า วงกลม (นิ้ว) |
|
| 1/2 | 4-3/4 | 4 | 3/4 | 0.88 | 3-1/4 |
| 3/4 | 5-1/8 | 4 | 3/4 | 0.88 | 3-1 / 2 |
| 1 | 5-7 / 8 | 4 | 7/8 | 1 | 4 |
| 1-1/4 | 6-1/4 | 4 | 7/8 | 1 | 4-3/8 |
| 1-1/2 | 7 | 4 | 1 | 1.12 | 4-7 / 8 |
| 2 | 8-1 / 2 | 8 | 7/8 | 1 | 6-1 / 2 |
| 2-1 / 2 | 9-5/8 | 8 | 1 | 1.12 | 7-1 / 2 |
| 3 | 9-1 / 2 | 8 | 7/8 | 1 | 7-1 / 2 |
| 4 | 11-1 / 2 | 8 | 1-1/8 | 1.25 | 9-1/4 |
| 5 | 13-3/4 | 8 | 1-1/4 | 1.38 | 11 |
| 6 | 15 | 12 | 1-1/8 | 1.25 | 12-1 / 2 |
| 8 | 18-1 / 2 | 12 | 1-3/8 | 1.5 | 15-1 / 2 |
| 10 | 21-1 / 2 | 16 | 1-3/8 | 1.5 | 18-1 / 2 |
| 12 | 24 | 20 | 1-3/8 | 1.5 | 21 |
| 14 | 25-1/4 | 20 | 1-1/2 | 1.62 | 22 |
| 16 | 27-3/4 | 20 | 1-5/8 | 1.75 | 24-1/2 |
| 18 | 31 | 20 | 1-7 / 8 | 2 | 27 |
| 20 | 33-3/4 | 20 | 2 | 2.12 | 29-1 / 2 |
| 24 | 41 | 20 | 2-1 / 2 | 2.62 | 35-1 / 2 |
| ขนาดท่อที่กำหนด กรมอุทยานฯ (นิ้ว) |
ชั้น 1500 | ||||
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของ หน้าแปลน (นิ้ว) |
เลขที่ ของ สลักเกลียว |
เส้นผ่านศูนย์กลางของ สลักเกลียว (นิ้ว) |
เส้นผ่านศูนย์กลางของ รูกลอน (นิ้ว) |
สายฟ้า วงกลม (นิ้ว) |
|
| 1/2 | 4-3/4 | 4 | 3/4 | 0.88 | 3-1/4 |
| 3/4 | 5-1/8 | 4 | 3/4 | 0.88 | 3-1 / 2 |
| 1 | 5-7 / 8 | 4 | 7/8 | 1 | 4 |
| 1-1/4 | 6-1/4 | 4 | 7/8 | 1 | 4-3/8 |
| 1-1/2 | 7 | 4 | 1 | 1.12 | 4-7 / 8 |
| 2 | 8-1 / 2 | 8 | 7/8 | 1 | 6-1 / 2 |
| 2-1 / 2 | 9-5/8 | 8 | 1 | 1.12 | 7-1 / 2 |
| 3 | 10-1 / 2 | 8 | 1-1/8 | 1.25 | 8 |
| 4 | 12-1/4 | 8 | 1-1/4 | 1.38 | 9-1 / 2 |
| 5 | 14-3/4 | 8 | 1-1/2 | 1.62 | 11-1 / 2 |
| 6 | 15-1 / 2 | 12 | 1-3/8 | 1.5 | 12-1 / 2 |
| 8 | 19 | 12 | 1-5/8 | 1.75 | 15-1 / 2 |
| 10 | 23 | 12 | 1-7 / 8 | 2 | 19 |
| 12 | 26-1 / 2 | 16 | 2 | 2.12 | 22-1 / 2 |
| 14 | 29-1 / 2 | 16 | 2-1/4 | 2.38 | 25 |
| 16 | 32-1 / 2 | 16 | 2-1 / 2 | 2.62 | 27-3/4 |
| 18 | 36 | 16 | 2-3/4 | 2.88 | 30-1 / 2 |
| 20 | 38-3/4 | 16 | 3 | 3.12 | 32-3/4 |
| 24 | 46 | 16 | 3-1 / 2 | 3.62 | 39 |
| ขนาดท่อที่กำหนด กรมอุทยานฯ (นิ้ว) |
ชั้น 2500 | ||||
|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของ หน้าแปลน (นิ้ว) |
เลขที่ ของ สลักเกลียว |
เส้นผ่านศูนย์กลางของ สลักเกลียว (นิ้ว) |
เส้นผ่านศูนย์กลางของ รูกลอน (นิ้ว) |
สายฟ้า วงกลม (นิ้ว) |
|
| 1/2 | 5-1/4 | 4 | 3/4 | 0.88 | 3-1 / 2 |
| 3/4 | 5-1 / 2 | 4 | 3/4 | 0.88 | 3-3/4 |
| 1 | 6-1/4 | 4 | 7/8 | 1 | 4-1/4 |
| 1-1/4 | 7-1/4 | 4 | 1 | 1.12 | 5-1/8 |
| 1-1/2 | 8 | 4 | 1-1/8 | 1.25 | 5-3/4 |
| 2 | 9-1/4 | 8 | 1 | 1.12 | 6-3/4 |
| 2-1 / 2 | 10-1 / 2 | 8 | 1-1/8 | 1.25 | 7-3/4 |
| 3 | 12 | 8 | 1-1/4 | 1.38 | 9 |
| 4 | 14 | 8 | 1-1/2 | 1.62 | 10-3/4 |
| 5 | 16-1 / 2 | 8 | 1-3/4 | 1.88 | 12-3/4 |
| 6 | 19 | 8 | 2 | 2.12 | 14-1 / 2 |
| 8 | 21-3/4 | 12 | 2 | 2.12 | 17-1/4 |
| 10 | 26-1 / 2 | 12 | 2-1 / 2 | 2.62 | 21-1/4 |
| 12 | 30 | 12 | 2-3/4 | 2.88 | 24-3/8 |
