Gost 33259 Weldneck Flange Forged Ct20 Ss304 Ss316

ภาพใหญ่ : Gost 33259 Weldneck Flange Forged Ct20 Ss304 Ss316

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XF
ได้รับการรับรอง:	TUV , ISO9001
หมายเลขรุ่น:	½" (15 NB) ถึง 48" (1200NB) ใน GOST 33259,GOST 12820,GOST 12821,GOST 12822,GOST 12836

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	--
รายละเอียดการบรรจุ:	ไม่มีไม้อัดรมยาหรือไม้อัด/พาเลทไม้หรือกล่อง
เวลาการส่งมอบ:	30 วัน -40 วัน
เงื่อนไขการชำระเงิน:	L/C, D/A, D/P, T/T
สามารถในการผลิต:	2000-3000 ตันต่อเดือน

ติดต่อ

Gost 33259 Weldneck Flange Forged Ct20 Ss304 Ss316

ลักษณะ

เหล็กกล้าคาร์บอน:	CT20,S235JRG2,P245GH ,P250GH,A105,SS400,SF440	สแตนเลส:	F304 F304L F316 F316L
ขนาด:	1/2" NB ถึง 48" NB	ความกดดัน:	GOST 33259,GOST 12820,GOST 12821,GOST 12822,GOST 12836
การรักษาพื้นผิว:	น้ำมันป้องกันสนิม, สีใสป้องกันสนิม/เหลือง/ดำ, สังกะสี, ชุบสังกะสีแบบจุ่มร้อน	การบรรจุ:	ไม่มีไม้อัดรมยาหรือไม้อัด/พาเลทไม้หรือกล่อง
การใช้งาน:	แหล่งน้ำมัน นอกชายฝั่ง ระบบน้ำ การต่อเรือ ก๊าซธรรมชาติ พลังงานไฟฟ้า โครงการท่อ ฯลฯ
แสงสูง:	gost 33259 หน้าแปลนคอเชื่อม , หน้าแปลนคอเชื่อม ss304 , ข้อต่อท่อคอเชื่อม ss316

GOST 33259 หน้าแปลนเชื่อมคอปลอมแปลง CT20 SS304 SS316 หน้าแปลน

1. Толщина и масса плоских приварных фланцев (тип 01) с уплотнительной поверхностью исполнения А (плоскость) должны соответствовать 1 ряду стандарта ГОСТ 33259-2015.Значения основных параметров приведены в таблице 1.1.

1. ความหนาและมวลของหน้าแปลนธรรมดา (แบบ 01) ที่มีผิวซีล A (แบบธรรมดา) ต้องเป็นไปตาม 1^{เซนต์}แถวของขนาดของข้อกำหนดมาตรฐาน GOST 33259-2015ค่าของพารามิเตอร์หลักแสดงในตาราง 1.1

Таблица 1.1 / ตาราง1.1

Dy / DN	ØD	ØD1	ØD2	Ødв / Ødin	ข	ชม.	c1	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม น	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
Pn = 0.1 และ 0.25 MPa (1 และ 2.5 กก./ซม.2)
10	75	50	35	15	8	0	2	11	4	0.24
15	80	55	40	19	8					0.27
20	90	65	50	26	10					0,42
25	100	75	60	33			3			0.52
32	120	90	70	39				14		0.74
40	130	100	80	46	11					0.86
50	140	110	90	59						0,94
65	160	130	100	78			4			1,31
Dy / DN	ØD	ØD1	ØD2	Ødв / Ødin	ข	ชม.	c1	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม น	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
80	185	150	128	91	11	0	4	18	4	1,68
100	205	170	148	110	11				4	1,94
125	235	200	178	135	13				8	2,33
150	260	225	202	154	13					3,27
200	315	280	258	222	15					4,38
250	370	335	312	273	18		6		12	6,49
300	435	395	365	325			6	22		8,58
350	485	445	415	377			7			9,62
400	535	495	465	426					16	10,69
450	590	550	520	480	20					13,51
500	640	600	570	530						14,81
600	755	705	670	630				26	20	19,54
700	860	810	775	720	21		9	26	24	26,42
800	975	920	880	820	21			30		33,21
900	920	1050	980	920	23					40,38
1000	1175	1120	1080	1020	25		10		28	48,36
1200	1375	1320	1280	1220	25				32	57,33
1400	1575	1520	1480	1420	27			30	36	71,77
1600	1785	1730	1690	1620	27				40	86,63
1800	พ.ศ. 2528	พ.ศ. 2473	1890	1820	30				44	108,40
2000	2190	2130	2090	2020	30				48	123,47
2200	2405	2340	2295	2220	36			33	52	176,44
2400	2605	2540	2495	2420	41			33	56	222,24
	Pn = 0.6 MPa (6 กก./ซม.2)
10	75	50	35	15	10	0	2	11	4	0.30
15	80	55	40	19	10					0.31
20	90	65	50	26	12					0.50
25	100	75	60	33	12		3			0,61
32	120	90	70	39	13			14		0,96
40	130	100	80	46	13					1,12
50	140	110	90	59						1,23
65	160	130	100	78			4			1,55
80	185	150	128	91	15			18		2,28
100	205	170	148	110	15					2,65
125	235	200	178	135	17				8	3,61
150	260	225	202	161	17					4,09
200	315	280	258	222	19					5,54
250	370	335	312	273	20		6		12	7,21
300	435	395	365	325	20		6	22		9,53
350	485	445	415	377	22		7			11,75
400	535	495	465	426	24				16	14,25
450	590	550	520	480	24					16,21
500	640	600	570	530	25					18,52
600	755	705	670	630	25			26	20	24,43
700	860	810	775	720	27		9	26	24	33,90
800	975	920	880	820	27			30		42,72
900	1075	1020	980	920	29					51,28
1000	1175	1120	1080	1020	31		10		28	60,14
1200	1400	1340	1295	1220	34			33	32	92,81
1400	1620	1560	1510	1420	43				36	152,84
1600	1820	1760	1710	1620	48				40	193,27
1800	2045	1970	1920	1820	-			39	44	-
2000	2265	2180	2125	2020	-			45	48	-

2. Толщина и масса плоских приварных фланцев (тип 01) с уплотнительной поверхностью исполнения B (уплотнительный выступ) должны соответствовать 1 ряду стандарта ГОСТ 33259-2015.Значения основных параметров приведены в таблице 1.2.

2. ความหนาและมวลของหน้าแปลนธรรมดา (แบบ 01) ที่มีพื้นผิวซีล B (หน้ายก) ต้องเป็นไปตาม 1^{เซนต์}แถวของข้อกำหนดมาตรฐาน GOST 33259-2015ค่าของพารามิเตอร์หลักแสดงในตาราง 1.2

ต๊าบลิซซ่า 12/ โต๊ะ1.2

Dy / Dn	ØD	ØD1	ØD2	Ødв / Ødin	ข	ชม.	c1	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม น	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
Pn = 0.1 และ 0.25 MPa (1 และ 2.5 กก./ซม.2)
10	75	50	35	15	10	2	2	11	4	0.25
15	80	55	40	19	10					0.29
20	90	65	50	26	12					0,45
25	100	75	60	33			3			0.55
32	120	90	70	39				14		0.79
40	130	100	80	46	13	3				0,95
50	140	110	90	59	13					1,04
65	160	130	100	78	14		4			1,39
80	185	150	128	91				18		1,84
100	205	170	148	110						2,14
125	235	200	178	135	16				8	2,60
150	260	225	202	154	16				8	3,61
Dy / Dn	ØD	ØD1	ØD2	Ødв / Ødin	ข	ชม.	c1	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม น	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
200	315	280	258	222	18	3	4	18	8	4,73
250	370	335	312	273	21	3	6	18	12	6,95
300	435	395	365	325	22	4	6	22		9,33
350	485	445	415	377			7			10,45
400	535	495	465	426					16	11,64
450	590	550	520	480	24					14,60
500	640	600	570	530	24					16,01
600	755	705	670	630	25	5		26	20	21,35
700	860	810	840	720	26		9	26	24	29,20
800	975	920	880	820	26			30		36,63
900	920	1050	980	920	28					44,20
1000	1175	1120	1080	1020	30		10		28	52,58
1200	1375	1320	1280	1220	30				32	62,36
1400	1575	1520	1480	1420	32			30	36	77,60
1600	1785	1730	1690	1620	32				40	94,30
1800	พ.ศ. 2528	พ.ศ. 2473	1890	1820	35				44	117,000
2000	2190	2130	2090	2020	35				48	133,00
2200	2405	2340	2295	2220	42	6		33	52	190,00
2400	2605	2540	2495	2420	47	6		33	56	237,00
	Pn = 0.6 MPa (6 กก./ซม.2)
10	75	50	35	15	12	2	2	11	4	0.31
15	80	55	40	19	12					0.33
20	90	65	50	26	14					0.53
25	100	75	60	33	14		3			0,64
32	120	90	70	39	15			14		1,01
40	130	100	80	46	16	3				1,21
50	140	110	90	59						1,33
65	160	130	100	78			4			1,63
80	185	150	128	91	18			18		2,44
100	205	170	148	110	18					2,85
125	235	200	178	135	20				8	3,88
150	260	225	202	161	20					4,39
200	315	280	258	222	22					5,89
250	370	335	312	273	23		6		12	7,67
300	435	395	365	325	24	4	6	22		10,28
350	485	445	415	377	26		7			12,58
400	535	495	465	426	28				16	15,20
450	590	550	520	480	28					17,30
500	640	600	570	530	29					19,72
600	755	705	670	630	30	5		26	20	26,24
700	860	810	775	720	32		9	26	24	36,68
800	975	920	880	820	32			30		46,14
900	1075	1020	980	920	34					55,10
1000	1175	1120	1080	1020	36		10		28	64,36
1200	1400	1340	1295	1220	39			33	32	99,03
1400	1620	1560	1510	1420	48				36	161,45
1600	1820	1760	1710	1620	53				40	203,05
1800	2045	1970	1920	1820	-			39	44
2000	2265	2180	2125	2020	-			45	48
	Pn = 1.0 MPa (10 กก./ซม.2)
10	90	60	42	15	12	2	2	14	4	0,46
15	95	65	47	19	12					0.51
20	105	75	58	26	14					0.74
Dy / Dn	ØD	ØD1	ØD2	Ødв / Ødin	ข	ชม.	c1	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม น	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
25	115	85	68	33	14	2	3	14	4	0.89
32	135	100	78	39	16	2		18		1,40
40	145	110	88	46	18	3				1,71
50	160	125	102	59	18					2,06
65	180	145	122	78	20		4			2,80
80	195	160	133	91	20					3,19
100	215	180	158	110	22				8	3,96
125	245	210	184	135	24					5,40
150	280	240	212	161				22		6,62
200	335	295	268	222						8,05
250	390	350	320	273	26		6		12	10,65
300	440	400	370	325	28	4	6		12	12,90
350	500	460	430	377	28		7		16	15,85
400	565	515	482	426	30			26	16	21,56
450	615	565	532	480	30				20	22,76
500	670	620	585	530	32					27,70
600	780	725	685	630	36	5		30		39,40
700	895	840	800	720	39		9	30	24	59,46
800	1010	950	905	820	42			33	24	79,16
900	1110	1050	1005	920	48				28	94,13
1000	1220	1160	1110	1020	48		10		28	118,43
1200	1455	1380	1330	1222	56			39	32	197,44
1400	1675	1590	1530	1420	65			45	36	278,92
1600	พ.ศ. 2458	1820	1750	1620	75			52	40	422,65
	Pn = 1.6 MPa (16 กก./ซม.2)
10	90	60	42	15	14	2	2	14	4	0.54
15	95	65	47	19	14					0,61
20	105	75	58	26	16					0.86
25	115	85	68	33	18		3			1,17
32	135	100	78	39	18			18		1,58
40	145	110	88	46	20	3				1,96
50	160	125	102	59	22					2,58
65	180	145	122	78	24		4			3,42
80	195	160	133	91	24					3,71
100	215	180	158	110	26				8	4,73
125	245	210	184	135	28					6,38
150	280	240	212	161	28			22		7,81
200	335	295	268	222	30			22	12	10,10
250	405	355	320	273	31		6	26		14,49
300	460	410	370	325	32	4	6			17,78
350	520	470	430	377	34		7		16	22,88
400	580	525	482	426	38			30	16	31,00
450	640	585	532	480	42			30	20	39,64
500	710	650	585	530	48			33		57,01
600	840	770	685	630	50	5		39		80,03
700	910	840	800	720	52		9		24	84,21
800	1020	950	905	820	54				24	104,41
900	1120	1050	1005	920	59				28	128,6
1000	1255	1170	1110	1020	63		10	45	28	179,37
1200	1485	1390	1330	1220	76		10	52	32	297,78
	Pn = 2.5 MPa (25 กก./ซม.2)
10	90	60	42	15	16	2	2	14	4	0,63
15	95	65	47	19	16	2	2	14	4	0.70
Dy / Dn	ØD	ØD1	ØD2	Ødв / Ødin	ข	ชม.	c1	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม น	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
20	105	75	58	26	18	2	2	14	4	0,98
25	115	85	68	33	18		3	14		1,17
32	135	100	78	39	20			18		1,77
40	145	110	88	46	22	3				2,18
50	160	125	102	59	24					2,71
65	180	145	122	78	24		4		8	3,22
80	195	160	133	91	26					4,06
100	230	190	158	110	28			22		5,92
125	270	220	184	135	30			26		8,26
150	300	250	212	161	30					10,51
200	360	310	278	222	32				12	13,34
250	425	370	335	273	34		6	30	12	18,90
300	485	430	390	325	36	4	6	30	16	23,95
350	550	490	450	377	42		7	33		34,35
400	610	550	505	426	44					44,62
450	660	600	555	480	48				20	51,80
500	730	660	615	530	52			39		67,30
600	840	770	720	630	54	5		39		90,87
700	960	875	820	720	60		9	45	24	126,82
800	1075	990	930	820	68		9	45	24	181,43

3. Толщина и масса фланцев приварных встык («воротниковых», тип 11) с исполнением уплотнительной поверхности A (плоскость) должны соответствовать 1 ряду ГОСТ 33529-2015.Значения основных параметров приведены в таблице 1.3.

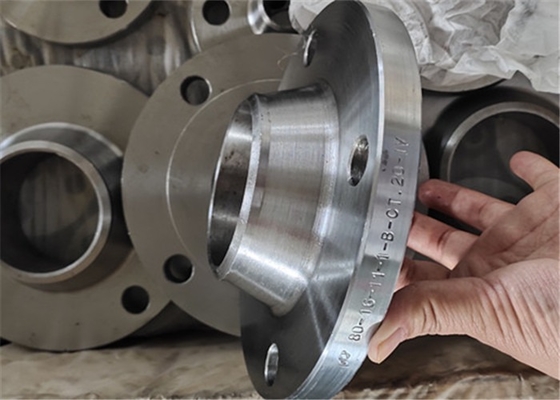

3. ความหนาและมวลของหน้าแปลนคอเชื่อม (แบบที่ 11) ที่มีผิวซีล A (แบบธรรมดา) ต้องเป็นไปตามข้อ 1^{เซนต์}แถวของขนาดของข้อกำหนดมาตรฐาน GOST 33259-2015ค่าของพารามิเตอร์หลักแสดงในตารางที่ 1.3

Таблица1.3 / ตาราง 1.3

Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁ / Ød₁	ข	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
Pn = 0.1 และ 0.25 MPa (1 และ 2.5 กก./ซม.2)
10	75	50	35	22	15	8	8	23	6	11	4	0.27
15	80	55	40	28	19	12		26				0.32
20	90	65	50	36	26	18		28				0,43
25	100	75	60	42	33	25						0.51
32	120	90	70	50	39	31				14		0.73
40	130	100	80	60	46	38	9	33	7			0,99
50	140	110	90	70	58	49			8			1,14
65	160	130	110	88	77	66			9			1,46
80	185	150	128	102	90	78	11	35	10	18		2,22
100	205	170	148	122	110	96		37				2,73
125	235	200	178	148	135	121		37			8	3,38
150	260	225	202	172	161	146		38	12		8	3,92
Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁ / Ød₁	ข	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
200	315	280	258	235	222	202	13	45	15	18	8	6,41
250	370	335	312	288	278	254	16			18	12	9,24
300	435	395	365	340	330	303				22		12,28
350	485	445	415	390	382	351						14,68
400	535	495	465	440	382	332					16	15,85
450	590	550	520	494	484	450		54				21,92
500	640	600	570	545	535	501	19	50				24,82
600	755	705	670	650	636	602		55	16	26	20	32,91
700	860	810	775	740	726	692		60		26	24	40,30
800	975	920	880	844	826	792				30		41,34
900	1075	1020	980	944	926	892	21					61,01
1000	1175	1120	1080	1044	1028	992	21				28	67,48
1200	1375	1320	1280	1244	1228	1192	23	65			32	85,81
1400	1575	1520	1480	1445	1428	1392					36	92,76
1600	1785	1730	1690	1646	1628	1592			20		40	124,82
Pn = 0.6 MPa (6 กก./ซม.2)
10	75	50	35	22	15	8	10	27	6	11	4	0.32
15	80	55	40	28	19	12		28				0.38
20	90	65	50	36	26	18		30				0.50
25	100	75	60	42	33	25	12	30				0.72
32	120	90	70	50	39	31		33		14		1,05
40	130	100	80	60	46	38		35	7			1,26
50	140	110	90	70	58	49			8			1,41
65	160	130	100	88	77	66			9			1,81
80	185	150	128	102	90	78	13	37	10	18		2,55
100	205	170	148	122	110	96	13	38				3,10
125	235	200	178	148	135	121	15	40			8	4,32
150	260	225	202	172	161	146	15	43	12			4,99
200	315	280	258	235	222	202	17	50	15			7,86
250	370	335	312	288	278	254	18				12	10,35
300	435	395	365	340	330	303				22		13,72
350	485	445	415	390	382	351						16,40
400	535	495	465	440	432	398					16	17,84
450	590	550	520	494	484	450	18					21,82
500	640	600	570	545	535	501	19					24,69
600	755	705	670	650	636	602		55	16	26	20	32,91
700	860	810	775	740	726	692		55		26	24	40,31
800	975	920	880	844	826	792		60		30		51,36
900	1075	1020	980	944	926	892	19					61,41
1000	1175	1120	1080	1044	1028	992	21				28	67,55
1200	1400	1340	1295	1248	1228	1192	23	70	20	33	32	103,12
1400	1620	1560	1510	1456	1428	1392	27	85			36	145,54
1600	1820	1760	1710	1660	1628	1592	32	95			40	206,02

4. Толщина и масса фланцев приварных встык («воротниковых», тип 11) с исполнением уплотнительной поверхности В (соединительный выступ) должны соответствовать 1 ряду ГОСТ 33529-2015.Значения основных параметров приведены в таблице 1.4.

4. ความหนาและมวลของหน้าแปลนคอเชื่อม (แบบที่ 11) ที่มีผิวซีล B (หน้ายก) ต้องเป็นไปตามข้อ 1^{เซนต์}แถวของขนาดของข้อกำหนดมาตรฐาน GOST 33259-2015ค่าของพารามิเตอร์หลักแสดงในตารางที่ 1.4

Таблица1.4 / ตาราง 1.4

Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁	ข	ชม.	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
Pn = 0.1 และ 0.25 MPa (1 และ 2.5 กก./ซม.2)
10	75	50	35	22	15	8	10	2	25	6	11	4	0.29
15	80	55	40	28	19	12			28				0.34
20	90	65	50	36	26	18			30				0,46
25	100	75	60	42	33	25							0.55
32	120	90	70	50	39	31					14		0.78
40	130	100	80	60	46	38	12	3	36	7			1,09
50	140	110	90	70	58	49				8			1,26
65	160	130	100	88	77	65				9			1,62
80	185	150	128	102	90	78	14		38	10	18		2,43
100	205	170	148	122	110	96			40				2,98
125	235	200	178	148	135	121			40			8	3,72
150	260	225	202	172	161	146			41	12			4,30
200	315	280	258	235	222	202	16		48	15			6,92
Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁	ข	ชม.	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
250	370	335	312	288	278	254	19	3	48	15	18	12	9,88
300	435	395	365	340	330	303	20	4	49		22		13,38
350	485	445	415	390	382	351							15,97
400	535	495	465	440	432	398						16	18,56
450	590	550	520	494	484	450			54				23,70
500	640	600	570	545	535	501	23		54				26,76
600	755	705	670	650	636	602	24	5	60	16	26	20	35,79
700	860	810	775	740	726	692			60		26	24	44,30
800	975	920	880	844	826	792			65		30		46,15
900	1075	1020	980	944	926	892	26						66,40
1000	1175	1120	1080	1044	1028	992	26					28	73,44
1200	1375	1320	1280	1244	1228	1192	28		70			32	92,92
1400	1575	1520	1480	1445	1428	1392						36	101,02
1600	1785	1730	1690	1646	1628	1592				20		40	135,27
Pn = 0.6 MPa (6 กก./ซม.2)
10	75	50	35	22	15	8	12	2	29	6	11	4	0.34
15	80	55	40	28	19	12			30				0,40
20	90	65	50	36	26	18			32				0.53
25	100	75	60	42	33	25	14		32				0.76
32	120	90	70	50	39	31	14		35		14		1,10
40	130	100	80	60	46	38	15	3	38	7			1,36
50	140	110	90	70	58	49				8			1,53
65	160	130	110	88	77	66				9			1,97
80	185	150	128	102	90	78	16		40	10	18		2,76
100	205	170	148	122	110	96	16		41				3,35
125	235	200	178	148	135	121	18		43			8	4,66
150	260	225	202	172	161	146	18		46	12			5,37
200	315	280	258	235	222	202	20		53	15			8,37
250	370	335	312	288	278	254	21		53			12	10,99
300	435	395	365	340	330	303	22	4	54		22		14,82
350	485	445	415	390	382	351							17,69
400	535	495	465	440	382	332						16	20,55
450	590	550	520	494	484	450							23,60
500	640	600	570	545	535	501	23		54				26,63
600	755	705	670	650	636	602	24	5	60	16	26	20	35,79
700	860	810	775	740	726	692			60		26	24	44,31
800	975	920	880	844	826	792			65		30		56,17
900	1075	1020	980	944	926	892	26						66,80
1000	1175	1120	1080	1044	1028	992	26					28	73,51
1200	1400	1340	1295	1248	1228	1192	28		75	20	33	32	111,43
1400	1620	1560	1510	1456	1428	1392	32		90			36	156,58
1600	1820	1760	1710	1660	1628	1592	37		100			40	218,57
Pn = 1 MPa (10 กก./ซม.2)
10	90	60	42	25	15	8	12	2	35	6	14	4	0.50
15	95	65	47	30	19	12	12		35				0.58
20	105	75	58	38	26	18	14		38				0.87
25	115	85	68	45	33	25	14		40				1,05
32	135	100	78	55	39	31	15		42		18		1,54
40	145	110	88	62	46	38	16	3	45	7			1,83
50	160	125	102	76	58	49	16		45	8			2,26
65	180	145	122	94	77	66	18		48	10			3,17
80	195	160	133	105	90	78	18		50	10			3,67
Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁	ข	ชม.	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
100	215	180	158	128	110	96	20	3	51	12	18	8	4,70
125	245	210	184	156	135	121	22		60		18		6,71
150	280	240	212	180	161	146			60		22		8,17
200	335	295	268	240	222	202			61	16			11,35
250	390	350	320	290	278	254	24		63			12	14,64
300	440	400	370	345	330	303	26	4	64			12	18,66
350	500	460	430	400	382	351						16	24.00
400	565	515	482	445	382	398					26	16	30,000
450	615	565	532	500	484	450			69			20	34,70
500	670	620	585	550	535	501	28		69				39,20
600	780	725	685	650	636	602	29	5	70	18	30		48,80
700	895	840	800	744	726	692	30		70		30	24	65,26
800	1010	950	905	850	826	792	32		80		33	24	87,24
900	1110	1050	1005	950	926	892	34		85	20		28	103.02
1000	1220	1160	1110	1050	1028	992	34		85	20		28	119,19
1200	1455	1380	1330	1256	1228	1192	38		95	25	39	32	179,91
1400	-	1590	1530	-	-	-	-		-		-	-	-
1600	-	1820	1750	-	-	-	-		-		-	-	-
Pn = 1.6 MPa (16 กก./ซม.2)
10	90	60	42	26	15	8	14	2	35	6	14	4	0.59
15	95	65	47	30	19	12			35				0,68
20	105	75	58	38	26	18			38				0.87
25	115	85	68	45	33	25			40				1,05
32	135	100	78	55	39	31	15		42		18		1,54
40	145	110	88	64	46	38	16	3	45	7			1,85
50	160	125	102	76	58	49	16		48	8			2,28
65	180	145	122	94	77	66	18		50	10			3,19
80	195	160	133	110	90	78	20		53	10			4,21
100	215	180	158	130	110	96	20		53	12		8	4,90
125	245	210	184	156	135	121	22		60				6,75
150	280	240	212	180	161	146	22		60		22		8,30
200	335	295	268	240	222	202	24		61	16	22	12	11,79
250	405	355	320	292	278	254	26		68		26		17,36
300	460	410	370	346	330	303	28	4	70				22,76
350	520	470	430	400	382	351	32		74			16	32,04
400	580	525	482	450	432	398	36		79		30	16	43,00
450	640	585	532	506	484	450	38		89		30	20	54,00
500	710	650	585	559	535	501	42		94		33		70,97
600	840	770	685	660	636	602	46	5	95	18	39		99,30
700	910	840	800	750	726	692	48		100	18		24	105,90
800	1020	950	905	850	826	792	50		100	20		24	130,57
900	1120	1050	1005	958	926	892	52		115	20		28	157,83
1000	1255	1170	1110	1060	1028	992	54		115	22	45	28	203,39
1200	1485	1390	1330	1268	1228	1192	56		130	30	52	32	284,94
1400	-	1590	1530	-	-	-	-		-	30
1600	-	1820	1750	-	-	-	-		-	35
Pn = 2.5 MPa (25 กก./ซม.2)
10	90	60	42	26	15	8	16	2	35	6	14	4	0,68
15	95	65	47	30	19	12			35				0.79
20	105	75	58	38	26	18			36				0,97
25	115	85	68	45	33	25			38				1,18
32	135	100	78	56	39	31	18		45		18		1,83
Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁	ข	ชม.	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
40	145	110	88	64	46	38	19	3	48	7	18	4	2,19
50	160	125	102	76	58	49	20		48	8		4	2,78
65	180	145	122	96	77	66	22		53	10		8	3,71
80	195	160	133	110	90	78	22		55	12			4,44
100	230	190	158	132	110	96	24		61		22		6,51
125	270	220	184	160	135	121	26		68		26		9,41
150	300	250	212	186	161	146	28		71				12,52
200	360	310	278	245	222	202	30		78	16		12	17,44
250	425	370	335	300	278	254	32		78	18	30	12	24,40
300	485	430	390	352	330	303	36	4	84	18	30	16	33,29
350	550	490	450	406	382	351	40		89	20	33		46,57
400	610	550	505	464	432	398	44		104				64,81
450	660	600	555	515	484	450	46					20	72,30
500	730	660	615	570	535	500	48				39		88,91
600	840	770	720	670	636	600	54	5	120		39		123,70
700	960	875	820	766	726	690	58		130		45	24	166,81
800	1075	990	930	874	826	790	60		140	22	45	24	213,90
900	1185	1090	1030	980	926	892	62		150	24	52	28	253,00
1000	1315	1210	1140	1084	1028	992	64		155	24	56	28	312,00
1200	1525	1420	1350	1288	1228	1192	67		165	30	56	32	388,00
Pn = 4.0 MPa (40 กก./ซม.2)
10	90	60	42	26	15	8	16	2	35	6	14	4	0,68
15	95	65	47	30	19	12			35				0.79
20	105	75	58	38	26	18			36				0,97
25	115	85	68	45	33	25			38				1,18
32	135	100	78	56	39	31	18		45		18		1,83
40	145	110	88	64	46	38	19	3	48	7			2,19
50	160	125	102	76	58	48	20		48	8			2,81
65	180	145	122	96	77	66	22		53	10		8	3,71
80	195	160	133	112	90	78	24		58	12			4,80
100	230	190	158	138	110	96	26		68		22		7,40
125	270	220	184	160	135	120	28		68		26		10.00
150	300	250	212	186	161	145	30		71		26		13,03
200	375	320	285	250	222	200	38		88	16	30	12	24,44
250	445	385	345	310	278	252	42		101	18	33	12	37,59
300	510	450	410	368	330	301	46	4	116	18		16	57,10
350	570	510	465	418	382	351	52		120	20			70,34
400	655	585	535	480	432	398	58		139		39		106,76
450	680	610	560	530	484	448	60		139		39	20	107,00
500	755	670	615	580	535	495	62		144		45		132,33
600	890	795	735	686	636	595	63	5	145		52		180,95
700	995	900	840	790	726	695	68		165		52	24	228,25
800	1135	1030	960	908	826	795	76		195	22	56	24	367,40
900	1250	1140	1070	1024	926	895	79		220	24		28	437,00
1000	1360	1250	1180	1140	1028	995	82		240	24		28	541,00
1200	1575	1460	1380	1350	1228	1195	85		255	30	62	32	691,00
Pn = 6.3 MPa (63 กก./ซม.2)
10	100	70	50*	34	15	8	18	2	48	6	14	4	1,03
15	105	75	55*	38	19	12	18		48	6	14		1,15
20	125	90	58	48	26	18	20		56	8	18		1,80
25	135	100	68	52	33	25	22		58		18		2,30
32	150	110	78	64	39	31	23		62		22		2,94
Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁	ข	ชม.	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
40	165	125	88	74	46	37	24	3	68	10	22	4	3,75
50	175	135	102	86	58	47	26		70	10		4	4,63
65	200	160	132*	106	77	64	28		75	12		8	6,29
80	210	170	133	120	90	77	30		75				7,22
100	250	200	170*	140	110	94	32		80		26		10,71
125	295	240	205*	172	135	118	36		98		30		17,13
150	340	280	240*	206	161	142	38		108		33		24,60
200	405	345	285	264	222	198	44		113	16	33	12	36,60
250	470	400	345	316	278	246	48		118	18	39	12	50,89
300	530	460	410	370	330	294	54	4	124	18		16	68,15
350	595	525	465	430	382	342	60		144	20			106,00
400	670	585	535	480	432	386	66		159	20	45		151,00
450	695	610	560	534	484	436	68		159	28.5	45
500	800	705	615	594	535	485	70		169	20	52	20	201,00
600	925	820	735	704	636	585	76	5	185	-	56	24	283,00
700	1045	935	840	820	726	685	81		230	20	56		301,00
800	1165	1050	960	920	826	785	90		230	22	62		464,00
900	1285	1170	1070	1050	926	885	93		270	24	62	28	954,00
1000	1415	1290	1180	1160	1028	985	97		285	24	70	28	981,00
1200	1665	1530	1380	1386	1228	1185	100		320	30	78	32	1264,00
Pn = 10 MPa (100 กก./ซม.2)
10	100	70	50*	34	15	8	18	2	45	6	14	4	1,03
15	105	75	55*	38	19	12	20		48	6	14		1,27
20	125	90	58	48	26	18	22		53	8	18		2,02
25	135	100	68	52	33	25	24		58		18		2,50
32	150	110	78	64	39	31	24		62		22		3,06
40	165	125	88	76	46	37	26	3	70	10	22		4,07
50	195	145	102	86	58	45	28		71	10	26		6,08
65	220	170	140*	110	77	62	32		83	12		8	8,84
80	230	180	133	124	90	75	34		90				9,98
100	265	210	175*	146	110	92	38		100		30		14,70
125	310	250	210*	180	135	112	42		115		33		23,30
150	350	290	250*	214	161	136	46		128		33	12	32,90
200	430	360	285	276	222	190	54		143	16	39		54,20
250	500	430	345	340	278	236	60		163	18	39		85,40
300	585	500	410	400	330	284	70	4	184	18	45	16	128,4
350	655	560	465	460	382	332	76		199	20	52		172,000
400	715	620	535	510	432	376	80		204	20			216,40
450	740	645	560	560	484	426	82		204	27
500	-	760	615	-	-	-	-		-	*	-	20	-
Pn = 16 MPa (160 กก./ซม.2)
15	105	75	47	38	19	12	20	2	52	6	14	4	1,27
20	125	90	58	48	26	18	22		58	8	18		2,08
25	135	100	68	52	33	25	24		58		18		2,50
32	150	110	78	64	39	31	24		67		22		3,07
40	165	125	88	76	46	37	28	3	75	10	22		4,28
50	195	145	115*	86	58	45	30		78	10	26		6,49
65	220	170	140*	110	77	62	34		88	12		8	9,38
80	230	180	150*	124	90	75	36		93				10,50
100	265	210	175*	146	110	92	40		103		30		15,40
125	310	250	210*	180	135	112	44		118	14	33		24,90
150	350	290	250*	214	161	136	50		133	14	33	12	35,000
Dy / Dn	ØD	ØD1	ØD2	ØDm	ØDn	Ød₁	ข	ชม.	ชม	ชม₁	Ød จาก./ Ød หลุม	คอล-โว отв./ จำนวนหลุม n	มาสซ่า, кг / น้ำหนักต่อหน่วย, กก.
200	430	360	315*	276	222	190	60	3	148	16	39	12	60,10
250	500	430	380*	340	278	236	68	3	168	18	39	12	94,40
300	585	500	410	400	330	284	78	4	189	18	45	16	141,00
350	655	560	465	460	382	332	84		204	22.5	52		-
400	715	620	535	510	432	376	88		209	23.5	52		-
Pn = 20 MPa (200 กก./ซม.2)
15	120	82	55*	40	23	14	26	2	54	6	22	4	2,11
20	130	90	58	46	29	19	28		57	8	22		2,54
25	150	102	68	54	36	25	30		62		26		3,59
32	160	115	78	64	43	31	32		67				4,43
40	170	124	91*	74	49	36	34	3	75	10			5,46
50	210	160	129*	105	61	46	40		98	10		8	11,30
65	260	203	167*	138	90	68	48		121	12	30		19,20
80	290	230	190*	162	110	80	54		135		33		27,50
100	360	292	245*	208	135	102	66		178		39		53,60
125	385	318	271*	234	170	130	76		178	14	39	12	73,20
150	440	360	306*	266	196	150	82		193	14	45		90,90
200	535	440	380*	340	248	192	92		233	16	52		160,000
250	670	572	345	460	330	254	110		303	18	56	16	318,00
Pn = 25 MPa (250 กก./ซม.2)
20	130	90	58	46	29	19	33	2	62	8	22	4
32	160	115	78	64	43	31	37	2	72	9	26	4

*расширенное значение для заказываемого Товара

/ มูลค่าเพิ่มพิเศษสำหรับสินค้าที่สั่งซื้อ

5. Предельные отклонения внешнего (D) и внутреннего (ง)_в, d₁) диаметров, а также диаметра «воротника» фланца типа 11 (D)_ม, ดิ๊_น) в настоящем протоколе не указываются, при необходимости уточняются для конкретного фланца в зависимости от его массы и марки стали по классу точности Т4 ГОСТ 7505-89 (таблица 8), исходный индекс определяется с использованием следующих параметров (таблица 2): коэф.пересчёта массы поковки – 1,65, сложность – С1.

6. Предельные отклонения диаметров отверстий фланцев (Ød) должны соответстствовать полю допускоТ 2514 ГС. โอส.ออนนิ указаны в таблице 1.5.

5. จำกัดความเบี่ยงเบนของเส้นผ่านศูนย์กลางภายนอกและภายในของหน้าแปลน (d_в, d₁) และเส้นผ่านศูนย์กลางของคอเชื่อม (D_ม, ดิ๊_น) ไม่ได้กล่าวถึงโดยตรงในโปรโตคอลนี้สามารถระบุได้สำหรับแต่ละหน้าแปลนโดยขึ้นอยู่กับน้ำหนักและวัสดุตามระดับความแม่นยำ T4 (ตารางที่ 8) ของ GOST 7505-89 ดัชนีเริ่มต้นถูกกำหนดตามพารามิเตอร์ต่อไปนี้ (ตารางที่ 2): ค่าสัมประสิทธิ์น้ำหนักการปลอม - 1 ,65, ความซับซ้อน – C1

6. จำกัด การเบี่ยงเบนของเส้นผ่านศูนย์กลางรูหน้าแปลน (Ød) ต้องเป็นไปตามเขตความอดทน H14 ของ GOST 25346-89ค่าของพารามิเตอร์หลักแสดงในตารางที่ 1.5

Таблица1.5/ โต๊ะ1.5

Диаметр отверстия, мм / เส้นผ่านศูนย์กลางรู, mm		Предельные отклонения, мм / จำกัดการเบี่ยงเบน mm		Диаметр отверстия, мм / เส้นผ่านศูนย์กลางรู, mm		Предельные отклонения, мм / จำกัดการเบี่ยงเบน mm
จาก / จาก	до / ถึง	+	-	จาก / จาก	до / ถึง	+	-
1	3	0.25	0	315	400	1,4	0
3	6	0.30		400	500	1,55
6	10	0.36		500	630	1,75
10	18	0,43		630	800	2
18	30	0.52		800	1000	2,3
30	50	0,62		1000	1250	2,6
50	80	0.74		1250	1600	3,1
80	120	0.87		1600	2000	3,7
120	180	1.00		2000	2500	4,4
180	250	1,15		2500	3150	5,4
250	315	1,3		3150	4000	6,6

7. Предельные отклонения диаметра по болтовым отверстиям (ØD1) зависят от диаметра отверстий (Ød) и должны соответствовать установленным для соединений типа А ГОСТ 14140-81.Они указаны в таблице 1.6.

7. จำกัดความเบี่ยงเบนของเส้นผ่านศูนย์กลางข้ามรูสลัก (ØD1) ขึ้นอยู่กับเส้นผ่านศูนย์กลางของรู (Ød) และต้องเป็นไปตามเกณฑ์ความคลาดเคลื่อนที่กำหนดสำหรับการเชื่อมต่อประเภท A ใน GOST 14140-81ค่าแสดงในตารางที่ 1.6

Таблица1. 6 / ตาราง1.6

Диаметр отверстия Ød, мм / เส้นผ่านศูนย์กลางรู Ød, mm	Предельные отклонения D1, мм / การเบี่ยงเบนขีดจำกัด D1, mm
0 - 11	+/- 0.5
14 - 26	+/- 1.0
30 - 48	+/- 1.6
52 - 56	+/- 2.0
62+	+/- 3,0

8. Предельные отклонения толщины фланца (b) в плюс представлены в таблице 1.7.Допуск по толщине в минус отсутствует.

8. จำกัดความเบี่ยงเบนของความหนาของหน้าแปลน (b) ค่าบวกแสดงในตารางที่ 1.7ไม่อนุญาตให้ใช้ความหนาของหน้าแปลน (b) จากลบ

Таблица1. 7 / ตารางที่1.7

Толщина фланца b, мм / ความหนาของหน้าแปลน b, mm	Предельное отклонение в минус / ขีด จำกัด การเบี่ยงเบนจากลบ mm	Предельное отклонение в минус / ขีด จำกัด การเบี่ยงเบนออกจากบวก mm
0 - 18	0	+ 2.0
18 - 50	0	+ 3.0
50+	0	+ 4.0

9. Предельные отклонения общей высоты (H) และ высоты «воротника» (H)₁) фланца типа 11 представлены в таблице 1.8.

9. จำกัดความเบี่ยงเบนของความสูงรวม (H) และความสูงของคอเชื่อม (H₁) ของหน้าแปลนประเภท 11 แสดงไว้ในตารางที่ 1.8

Таблица1. 8 / ตาราง 1.8

Dу, мм / Dn, mm	Предельное отклонение / จำกัดการเบี่ยงเบน mm
0 - 80	+/- 1.5
80 – 250	+/- 2.0
250+	+/- 3,0

10. Предельные отклонения других параметров фланцев должны соответствовать значениям ГОСТ 33259-2015:

соединительный выступ (ซ) -1 мм;
ширина уплотнительной поверхности «зеркала» (ØD2) +/-4,0мм
максимальный допуск плоскостности уплотнительной поверхности «зеркала» не должен превышать 0,4я фной поверхности «зеркала» не должен превышать 0,4 я фнмать 0,4 млм мм มากกว่า
угол фаски соединительного выступа +/-5°

Стороны договорились о следующих действиях при обнаружении отклонений от заявленных параметроны отклонений от заявленных параметроны отклонений от заявленных параметроны
- толщина фланца (b) вминус – пересчёт цены фланца по стоимости предыдущего давления аналоганца по стоемости предыдущего давления аналоганцанко толщенца по стоемости предыдущего давления аналоганцабото стоемости предыдущего давления аналогичного наналоганко толщина фланца (ข)
- วีดีโอ «воротника» фланца типа 11 (H, H₁) в минус – уценка до 30% на усмотрение Покупателя;
- ширина соединительного выступа (ØD2) – уценка до 15% на усмотрение Покупателя;
- нарушение количества (n) หรือ расположения болтовых отверстий (ØD1) – утилизация, компенсация 100% стоим
- диаметр болтовых отверстий фланцев (Ød) в плюс – утилизация, компенсация 100% стоимости;
- диаметр болтовых отверстий фланцев (Ød) в минус – уценка 15%;
- толщина соединительного выступа (ช, ช₁) – уценка до 15% на усмотрение Покупателя;
- нарушение угла фаски соединительного выступа – уценка 10%;
- หน้าแรก
- отсутствие скоса под сварочный шов плоского фланца типа 01 (ค₁) – уценка 10%

отсутствие หรือ ошибки в маркировке – уценка до 10% на усмотрение Покупателя.

10. จำกัด การเบี่ยงเบนของพารามิเตอร์อื่น ๆ ของครีบต้องสอดคล้องกับค่าของ GOST 33529-2015:

เขย่าเบา ๆ (h) -1 มม.;
หน้ากว้างขึ้น (ØD2) +/-4.0 mm

พิกัดความเผื่อสูงสุดของความเรียบของพื้นผิวซีลต้องไม่เกิน 0.4 มม. สำหรับหน้าแปลนที่มี ØD2<1000 มม. และ 0.8 มม. สำหรับ ØD2>1000

มุมขอบกระตุก +/-5°

ทั้งสองฝ่ายเห็นด้วยกับการดำเนินการต่อไปนี้ในกรณีที่มีการเบี่ยงเบนจากพารามิเตอร์ที่ระบุเกินกว่าค่าความคลาดเคลื่อนที่ระบุ:
- ความหนาของหน้าแปลน (b) จากลบ - การคำนวณราคาหน้าแปลนใหม่โดยใช้ราคาของแรงดันก่อนหน้าที่มีขนาดใกล้เคียงกันหรือลดราคาสูงสุด 15% โดยการตัดสินใจของผู้ซื้อ
- ความสูงของคอเชื่อมของหน้าแปลนประเภท 11 (H, H₁) จากลบ – ลดราคาสูงสุดถึง 30% โดยการตัดสินใจของผู้ซื้อ
- ความกว้างของใบหน้าที่ยกขึ้น (ØD2) – ลดราคาสูงสุดถึง 15% โดยการตัดสินใจของผู้ซื้อ
- ตำแหน่งการเชื่อมต่อแบบเกลียวหรือการละเมิดหมายเลข (ØD1) – การกำจัด, คืนเงิน 100% ของราคา;

เส้นผ่านศูนย์กลางของรูหน้าแปลนแบบเกลียว (Ød) บวก – การกำจัด ส่งคืน 100% ของราคา

เส้นผ่านศูนย์กลางของรูหน้าแปลน (Ød) จากลบ – มาร์กดาวน์ 15%;
ความหนาของการเขย่าเบา ๆ (h, h₁) – ลดราคา 15%;

การละเมิดมุมจ็อกเกิ้ล - ลดราคามากถึง 15% โดยการตัดสินใจของผู้ซื้อ
การละเมิดความเรียบ "กระจก" ของพื้นผิวที่ยกขึ้นหรือความเสียหายของพื้นผิว - ลดราคาสูงสุดถึง 15% โดยการตัดสินใจของผู้ซื้อ
ไม่มีรอยนูนของรอยเชื่อมบนหน้าแปลนธรรมดา (ประเภท 01) ขอบเส้นผ่านศูนย์กลางด้านใน (c₁) ลดราคา 10%;
ไม่มีหรือข้อผิดพลาดในการทำเครื่องหมาย – ลดราคาสูงสุดถึง 10% โดยการตัดสินใจของผู้ซื้อ

เชี่ยวชาญ

แท็ก:

ผู้ติดต่อ: Miss. Mandy Liu

โทร: 0086 18903173335

แฟกซ์: 86-0317-6853077-6723871

ผลิตภัณฑ์อื่น ๆ

GOST 33259 ด้านผสมผสาน flange ในสแตนเลสไร้คาร์บอนหรือสแตนเลส

วัสดุ: เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสมเหล็ก

เทคนิค: ปลอมแปลง

ความดัน: PN6-PN100

ความดันระดับ: PN6, PN10, PN16, PN25, PN40, PN64, PN100,PN160

แฟลนจ์การปั่นแม่นยํา GOST 33259 PN100 สําหรับเชื่อมต่อสายท่อ

การเชื่อมต่อ: การเชื่อม

ความดันระดับ: PN6, PN10, PN16, PN25, PN40, PN64, PN100,PN160

ความดัน: PN6-PN100

การใช้งาน: การต่อท่อเส้น

Gost 33259 ANSI B16.5 สแตนเลสคาร์บอน สแตนเลสไร้สแตนเลส Flat Welding Neck Flange

มาตรฐาน: GOST 33259

การใช้งาน: ปิโตรเลียม เคมี พลังงาน ก๊าซ โลหะวิทยา การต่อเรือ การก่อสร้าง ฯลฯ

การเชื่อมต่อ: การเชื่อม

เทคนิค: ปลอมแปลง

PN100 แฟลนจ์เหล็กไร้สแตนเลส สําหรับต่อต่อท่อที่ไม่มีรอย GOST มาตรฐาน

ความดัน: PN6-PN100

การใช้งาน: การต่อท่อเส้น

มาตรฐาน: GOST 33259

GOST 33259 SO RF Flange Industrial Flange ชนิด 400

เทคนิค: ปลอมแปลง

การใช้งาน: การต่อท่อเส้น

ความดัน: PN6-PN100

มาตรฐาน: GOST 33259

Gost 33259 Weldneck Flange Forged Ct20 Ss304 Ss316

หน้าแปลน ANSI B16.5 ASME B16.47

หน้าแปลน DIN EN 1092-1

หน้าแปลน JIS B2220

หน้าแปลน GOST 33259

หน้าแปลน BS 4504

หน้าแปลน AWWA C207-07

ข้อต่อท่อ ASME B16.9

ข้อต่อท่อ DIN EN 10253

ข้อต่อท่อ SGP JIS B2311

ข้อศอกท่อเหล็ก

ทีท่อเหล็ก

ท่อเหล็กลด

ฝาท่อเหล็ก

FROGED FITTING ASME B16.11

ท่อเหล็กไร้รอยต่อ

Gost 33259 Weldneck Flange Forged Ct20 Ss304 Ss316

Gost 33259 Weldneck Flange Forged Ct20 Ss304 Ss316

gost 33259 หน้าแปลนคอเชื่อม

หน้าแปลนคอเชื่อม ss304

ข้อต่อท่อคอเชื่อม ss316

CT20 PN25 rtj หน้าแปลนคอเชื่อม,

GOST 33259 หน้าแปลน rtj หน้า,

WN GOST 12821-80 RTJ BLIND หน้าแปลน

GOST 33259 ด้านผสมผสาน flange ในสแตนเลสไร้คาร์บอนหรือสแตนเลส

แฟลนจ์การปั่นแม่นยํา GOST 33259 PN100 สําหรับเชื่อมต่อสายท่อ

Gost 33259 ANSI B16.5 สแตนเลสคาร์บอน สแตนเลสไร้สแตนเลส Flat Welding Neck Flange

PN100 แฟลนจ์เหล็กไร้สแตนเลส สําหรับต่อต่อท่อที่ไม่มีรอย GOST มาตรฐาน

GOST 33259 SO RF Flange Industrial Flange ชนิด 400

หน้าแปลน ANSI B16.5 ASME B16.47

สลิปบนหน้าแปลนข้อต่อบอด Lap ข้อต่อท่อเชื่อม BSP เกลียวคลาส 600 900 1500 2500

36" ISO TUV น้ำมัน แก๊ส น้ำ ANSI B16.5 B16.47 หน้าแปลน เหล็กกล้าคาร์บอน สแตนเลส

1/2 "ถึง 76" ASME A105N FLANGE SLIP บน WNRF BLIND LAP JOINT THREADED SWRF

หน้าแปลน GOST 33259

GOST 33259 หน้าแปลนเหล็กฟอร์จ CT20 GOST 12820-80 GOST 12821-80 แผ่นเชื่อมคอ

PN6-PN100 ST20 GOST 12820-80 หน้าแปลน GOST 33259 ประเภท 01 02 05 GOST 12821 CS CT20; 16MN; SS 304/304L,316/316L

CT 20 GOST 12820-80 หน้าแปลน 33259 12820 12821 PN06 PN10 PN10 ISO TUV CE
