รายละเอียดสินค้า:
|
| ประเภทการเชื่อม: | ก้นรอย | ประเภทฟิตติ้ง: | ข้อศอก , ที , ลด , CAP |
|---|---|---|---|
| การเคลือบผิว: | น้ำมันป้องกันสนิม, ทาสีดำ, กัลวาไนซ์ | ขนาด: | 1/2"-80" |
| วัสดุ: | เหล็กกล้าคาร์บอน , เหล็กกล้าไร้สนิม | ความหนา: | SCH10, SCH20, STD, SCH40, SCH80, SCH160 , XXS |
| การรักษาพื้นผิว: | ไม่มีรอยต่อ , รอย | มาตรฐาน: | ASME B16.9 / B16.28 |
| แสงสูง: | asme b16.9 ข้อต่อท่อเชื่อมชน,ข้อต่อท่อเชื่อมก้น wpb,asme b16.28 ข้อศอกเชื่อมชน |
||

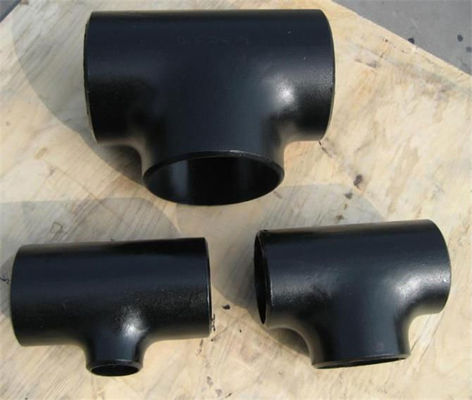

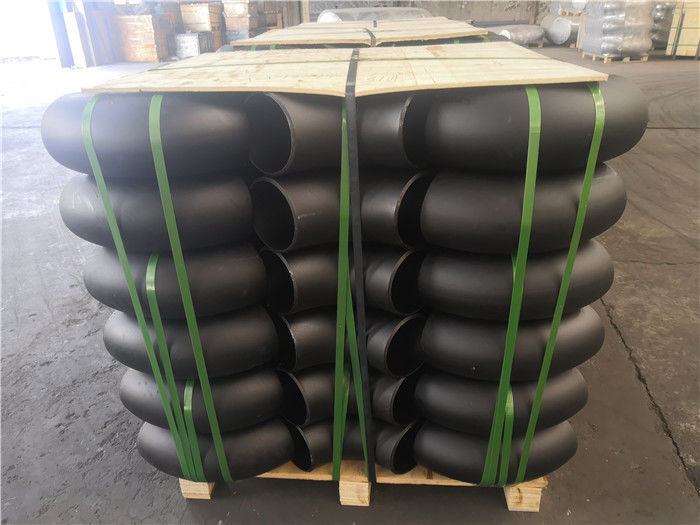

ASME B16.9 B16.28 ข้อต่อท่อเชื่อมชน A234WPB Elbow Tee Reducer Cap
ASME B16.9ครอบคลุมขนาดโดยรวม ความคลาดเคลื่อน การให้คะแนน การทดสอบ และการทำเครื่องหมายสำหรับอุปกรณ์เชื่อมประสานก้นที่ผลิตขึ้นจากโรงงานคาร์บอนและโลหะผสมของ NPS 1/2 ถึง 48 (DN 15 ถึง 1200)ครอบคลุมส่วนควบของความหนาของผนังที่ผลิตได้มาตรฐานนี้ไม่ครอบคลุมถึงข้อต่อเชื่อมก้นที่ทนต่อการกัดกร่อนด้วยแรงดันต่ำดู MSS SP-43, ฟิตติ้งเชื่อมก้นสแตนเลสดัด
ศอกรัศมีสั้นและกลับ ซึ่งก่อนหน้านี้รวมอยู่ในASME B16.28พ.ศ. 2537 รวมอยู่ในมาตรฐานนี้
B16.9 จะต้องใช้ร่วมกับอุปกรณ์ที่อธิบายไว้ในเล่มอื่นๆ ของมาตรฐาน ASME B16 ซีรีส์ เช่นเดียวกับมาตรฐาน ASME อื่นๆ เช่น รหัสหม้อน้ำและถังแรงดัน และรหัสท่อ B31
ประเภทฟิตติ้ง:
Elbow LR ( รัศมียาว) SR (รัศมีสั้น) 45/60/90/180DEG;3D/5D โค้ง 45DEG/90DEG;
ตี๋เท่ากับตี๋ ลดตี๋ ข้าม อาน

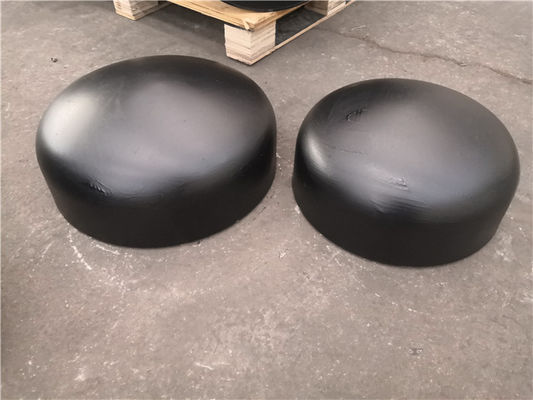

ตัวลดจุดศูนย์กลาง, ตัวลดความผิดปกติ, ปลายท่อ Cap
วัสดุ:
เหล็กกล้าคาร์บอน ASTM A234 WPB, WP9, ASTM A420 Gr.WPL6, ASTM A105, ASTM A694 F42-F70
สแตนเลส ASTM A403 WP304/304L;WP316/316L;WP321;DIN1.4301;DIN1.4306;DIN1.4401;DIN 1.4404
| กรมอุทยานฯ | OD ดี |
90° ลองราด ศูนย์สู่จุดจบ อา |
45 ° ลองราด ศูนย์สู่จุดจบ บี |
90° 3D ศูนย์สู่จุดจบ อา |
45 ° 3D ศูนย์สู่จุดจบ บี |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
